Пилотные гидролинии (H) — HITACHI ZX250W-3

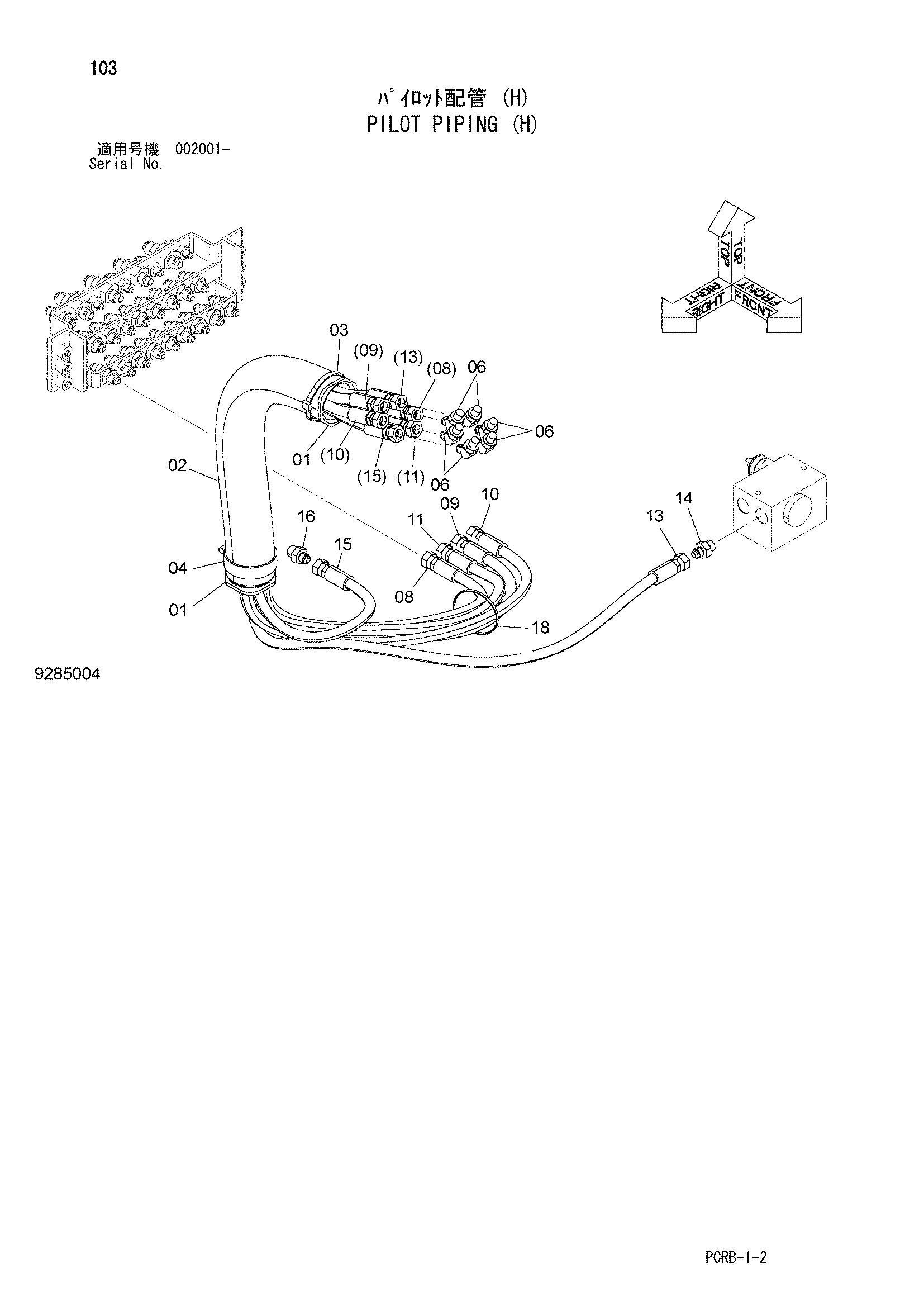

Заводская схема «Пилотные гидролинии (H)» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3079728 | Втулка | 2 |
| 02 | 4629782 | Шланг | 1 |
| 03 | 4323613 | Ленточный зажим | 1 |
| 04 | 4351774 | Хомут провод | 1 |
| 06 | A852223 | Угловой штуцер | 6 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4678473 | Шланг | 1 |
| 09 | 4678472 | Шланг | 1 |
| 10 | 4678471 | Шланг | 1 |
| 11 | 4678470 | Шланг | 1 |
| 13 | 4678474 | Шланг | 1 |
| 14 | 4261938 | Фильтр | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4678475 | Шланг | 1 |
| 16 | A852133 | Адаптер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
