Стрела 6.5m — HITACHI ZX250W-3

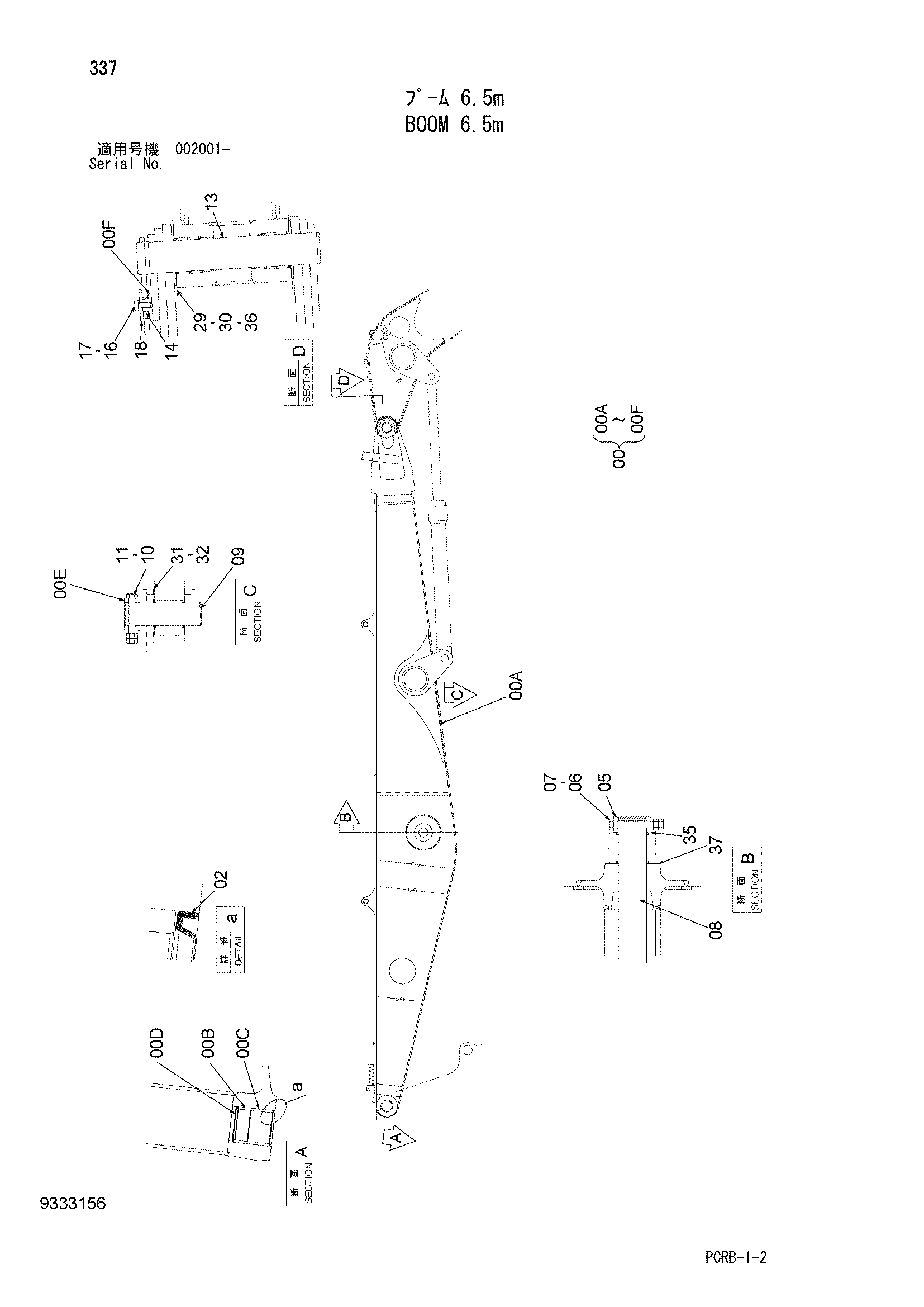

Заводская схема «Стрела 6.5m» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7061771 | Стрела | 1 |
| 00A | 6027899 | Стрела | 1 |
| 00B | 4364501 | Втулка | 2 |
| 00C | 4443885 | Втулка | 2 |
| 00D | 4074008 | Пылезащитное уплотнение | 2 |
| 00E | 4434952 | Ограничитель | 2 |
| 00F | 4426117 | Ограничитель | 1 |
| 02 | 4074008 | Пылезащитное уплотнение | 2 |
| 05 | 4067720 | Ограничитель | 2 |
| 06 | 4435126 | Стопорный палец | 2 |
| 07 | J950020 | Гайка | 4 |
| 08 | 3114748 | Палец | 1 |
| 09 | 3090347 | Палец | 2 |
| 10 | 4435125 | Стопорный палец | 2 |
| 11 | J950020 | Гайка | 4 |
| 13 | 8080781 | Палец | 1 |
| 14 | 4424425 | Блок | 1 |
| 16 | J921840 | Болт | 1 |
| 17 | J222018 | Шайба | 1 |
| 18 | 4640621 | Пластина | 1 |
| 29 | 4445638 | Упорная пластина 1.0mm | 1 |
| 30 | 4445639 | Упорная пластина 2.0mm | 1 |
| 31 | 4444288 | Упорная пластина 1.0mm | 4 |
| 32 | 4444289 | Упорная пластина 2.0mm | 2 |
| 35 | 4444755 | Упорная пластина 1.0mm | 2 |
| 36 | 4460372 | Упорная пластина 1.5mm | 1 |
| 37 | 4476062 | Упорная пластина 1.0mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
