Рама — HITACHI ZX250W-3

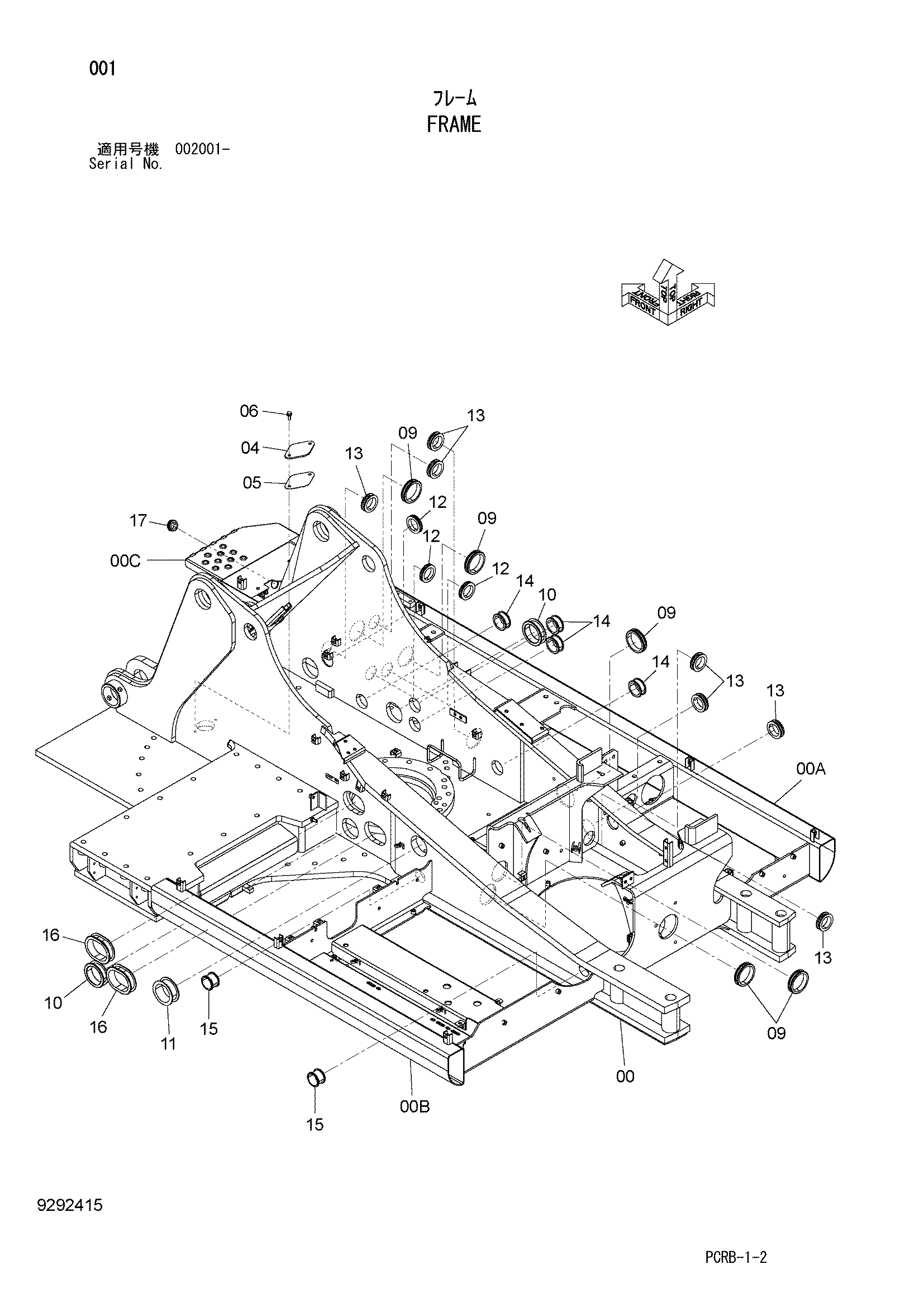

Заводская схема «Рама» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011981 | Рама основной | 1 |
| 00A | 4648082 | Трубка | 1 |
| 00B | 4684789 | Трубка | 1 |
| 00C | 3106868 | Ступень | 1 |
| 04 | 4255799 | Крышка | 1 |
| 05 | 4161735 | Манжета | 1 |
| 06 | J271030 | Болт с шайбой | 2 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 09 | 4345810 | Резиновая втулка | 5 |
| 10 | 4191977 | Резиновая втулка | 2 |
| 11 | 4206288 | Резиновая втулка | 1 |
| 12 | 4087462 | Резиновая втулка | 3 |
| 13 | 4208279 | Резиновая втулка | 7 |
| 14 | 4259340 | Резиновая втулка | 4 |
| 15 | 4389029 | Резиновая втулка | 2 |
| 16 | 4272435 | Резиновая втулка | 2 |
| 17 | 4312368 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
