Гидроцилиндр трубопроводы — HITACHI ZX250W-3

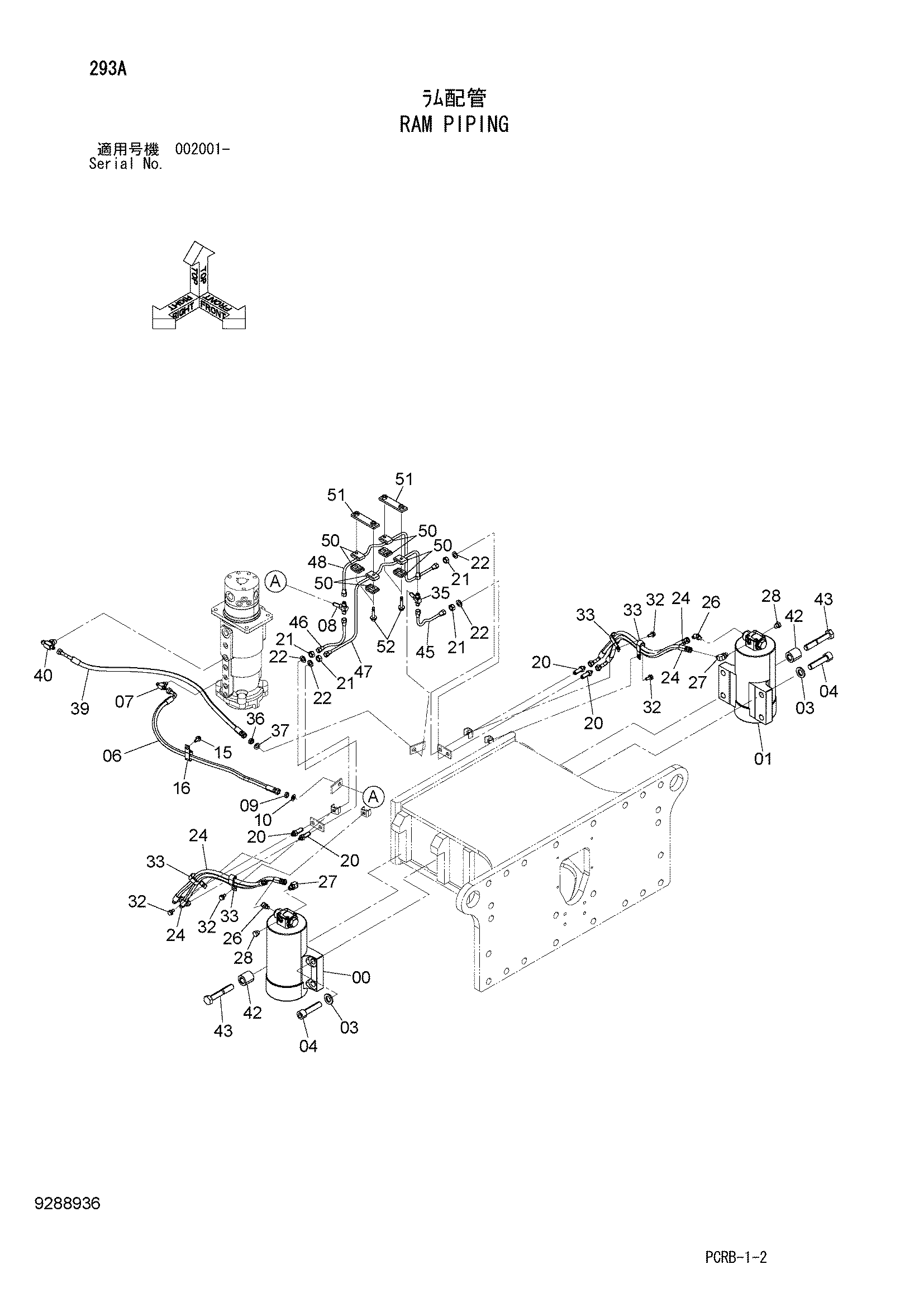

Заводская схема «Гидроцилиндр трубопроводы» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4641088 | Гидроцилиндр. гидроцилиндр | 1 |
| 01 | 4646370 | Гидроцилиндр. гидроцилиндр | 1 |
| 03 | J222024 | Шайба | 6 |
| 04 | M342400 | Болт с внутренним шестигранником | 6 |
| 06 | 9280592 | В сборе шланг | 1 |
| 06A | 4628869 | Шланг | 1 |
| 06B | 4327293 | Защитный кожух | 2 |
| 07 | A852523 | Тройник | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4280282 | Тройник | 1 |
| 09 | 4202531 | Гайка | 1 |
| 10 | A590114 | Плоская шайба | 1 |
| 15 | J271025 | Болт с шайбой | 1 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 4190266 | Зажим | 1 |
| 20 | 4183224 | Адаптер | 4 |
| 21 | J952016 | Гайка | 4 |
| 22 | A590116 | Плоская шайба | 4 |
| 24 | 4659943 | Шланг | 4 |
| 26 | A852223 | Угловой штуцер | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852333 | Угловой штуцер | 2 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | A885003 | Пробка | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | J271025 | Болт с шайбой | 4 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | 4190266 | Зажим | 4 |
| 35 | 4280282 | Тройник | 1 |
| 36 | 4202531 | Гайка | 1 |
| 37 | A590114 | Плоская шайба | 1 |
| 39 | 9265952 | В сборе шланг | 1 |
| 39A | 4466511 | Шланг | 1 |
| 39B | 4327293 | Защитный кожух | 2 |
| 40 | 4266330 | Тройник | 1 |
| 40A | 4506418 | Уплотнительное кольцо | 1 |
| 42 | 4672778 | Проставка | 2 |
| 43 | J932408 | Болт | 2 |
| 45 | 3113016 | Трубка | 1 |
| 46 | 3113017 | Трубка | 1 |
| 47 | 3113018 | Трубка | 1 |
| 48 | 3113019 | Трубка | 1 |
| 50 | 4367706 | Хомут | 8 |
| 51 | 9769200 | Седло винта | 2 |
| 52 | J260630 | Болт с шайбой | 4 |
| 52A | J900630 | Болт | 1 |
| 52B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
