Топливные трубопроводы (с водяной сепаратор) — HITACHI ZX250LCN-5B

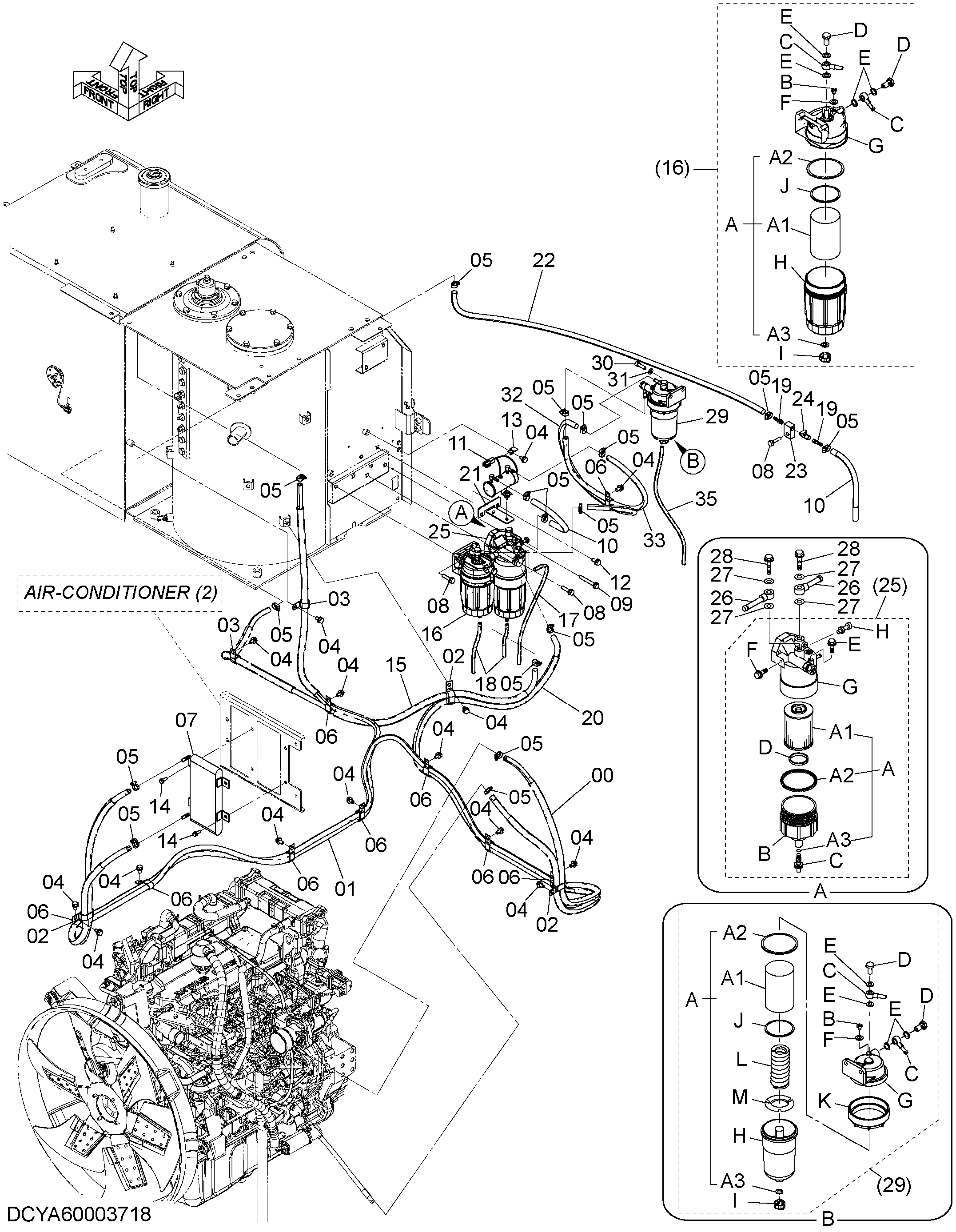

Заводская схема «Топливные трубопроводы (с водяной сепаратор)» для HITACHI ZX250LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9313076 | Топливный шланг | 1 |
| 00A | 4653840 | Трубка | 1 |
| 00B | 4702271 | Топливный шланг | 1 |
| 00C | 4642570 | Трубка | 1 |
| 01 | 9313180 | Топливный шланг | 1 |
| 01A | 4660638 | Топливный шланг | 1 |
| 01B | 4332697 | Трубка | 2 |
| 02 | 4192034 | Зажим | 3 |
| 03 | 4190263 | Зажим | 2 |
| 04 | J271020 | Болт с шайбой | 15 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4514700 | Зажим шланг | 17 |
| 06 | 4190282 | Зажим | 9 |
| 07 | 4700619 | Радиатор | 1 |
| 08 | J271045 | Болт с шайбой | 5 |
| 08A | J901045 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | J271080 | Болт с шайбой | 1 |
| 09A | J901080 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4407161 | Топливный шланг | 2 |
| 11 | 4645227 | Насос | 1 |
| 11A | 4658052 | Прокладка | 1 |
| 11B | 4658053 | Странер | 1 |
| 12 | J271025 | Болт с шайбой | 2 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4381930 | Кронштейн | 1 |
| 14 | J260825 | Болт с шайбой | 4 |
| 14A | J900825 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | 9242798 | Топливный шланг | 1 |
| 15A | 4610630 | Трубка | 1 |
| 15B | 4625600 | Трубка | 1 |
| 15C | 4334184 | Топливный шланг | 1 |
| 16 | 4679980 | Топливный фильтр | 1 |
| 16A | 4676385 | Топливный фильтр | 1 |
| 16A2 | 4653195 | Уплотнительное кольцо | 1 |
| 16A3 | 4653194 | Прокладка | 1 |
| 16B | 4653191 | Пробка воздушный | 1 |
| 16C | 4326742 | Трубка топливный | 2 |
| 16D | 4326740 | Болт | 2 |
| 16E | 4326741 | Прокладка | 4 |
| 16F | 4653192 | Прокладка | 1 |
| 16G | 4653187 | Головка | 1 |
| 16H | 4653189 | Корпус фильтр | 1 |
| 16I | 4653193 | Пробка дренажный | 1 |
| 16J | 4653190 | Кольцо | 1 |
| 17 | 4655884 | Виниловый шланг | 1 |
| 18 | 4681999 | Виниловый шланг | 2 |
| 19 | 4449362 | Адаптер | 2 |
| 20 | 9317443 | Топливный шланг | 1 |
| 20A | 4642039 | Топливный шланг | 1 |
| 20B | 4681239 | Трубка | 2 |
| 21 | 8123995 | Кронштейн | 1 |
| 22 | 4404652 | Топливный шланг | 1 |
| 23 | 4725406 | Адаптер | 1 |
| 24 | 4478378 | Шаровой клапан | 1 |
| 25 | 4723211 | Топливный фильтр | 1 |
| 25A | 4719920 | Топливный фильтр | 1 |
| 25A2 | 4687660 | Уплотнительное кольцо | 1 |
| 25A3 | 4698361 | Прокладка | 1 |
| 25B | 4698360 | Корпус фильтр | 1 |
| 25C | 4698359 | Пробка дренажный | 1 |
| 25D | 4687659 | Кольцо | 1 |
| 25E | 4687946 | Пробка | 1 |
| 25F | 4687947 | Пробка | 1 |
| 25G | 4698357 | HED | 1 |
| 25H | 4687688 | Сенсер | 1 |
| 26 | 4634911 | Трубка топливный | 2 |
| 27 | 4634979 | Манжета | 4 |
| 28 | 4634716 | Болт проушина | 2 |
| 29 | YA00002972 | Топливный фильтр | 1 |
| 29A | YA00002973 | Топливный фильтр | 1 |
| 29A2 | YA00013462 | Прокладка | 1 |
| 29A3 | 4653194 | Прокладка | 1 |
| 29B | 4653191 | Пробка воздушный | 1 |
| 29C | 4326742 | Трубка топливный | 2 |
| 29D | 4326740 | Болт | 2 |
| 29E | 4326741 | Прокладка | 4 |
| 29F | 4653192 | Прокладка | 1 |
| 29H | YA00013464 | Корпус | 1 |
| 29I | 4653193 | Пробка дренажный | 1 |
| 29J | 4653190 | Кольцо | 1 |
| 29K | YA00013463 | Кольцо блокировка | 1 |
| 29L | YA00013460 | Пружина | 1 |
| 29M | YA00013459 | Фиксатор | 1 |
| 30 | J781035 | Болт с внутренним шестигранником | 2 |
| 31 | A590110 | Плоская шайба | 2 |
| 32 | 4635748 | Топливный шланг | 1 |
| 33 | 4448025 | Топливный шланг | 1 |
| 35 | 4652981 | Виниловый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
