Гидромолот, гидроножницы трубопроводы (2P-BOOM) — HITACHI ZX250LCN-5B

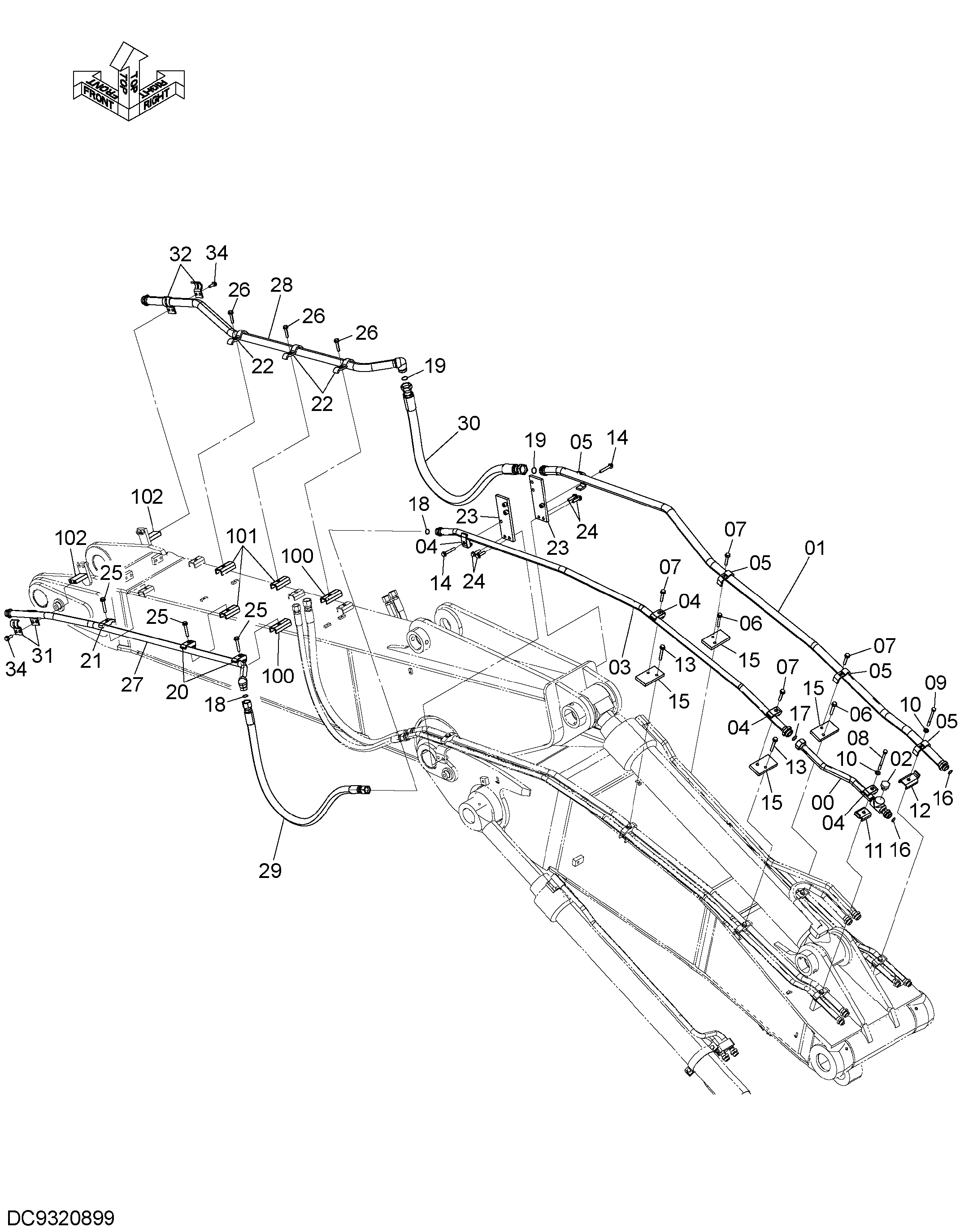

Заводская схема «Гидромолот, гидроножницы трубопроводы (2P-BOOM)» для HITACHI ZX250LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8102050 | Трубка | 1 |
| 01 | 8102051 | Трубка | 1 |
| 02 | A885008 | Пробка | 1 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | 8103796 | Трубка | 1 |
| 04 | 4190127 | Хомут трубки | 4 |
| 05 | 4053698 | Хомут трубки | 4 |
| 06 | J271280 | Болт с шайбой | 2 |
| 06A | J901280 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | J271270 | Болт с шайбой | 4 |
| 07A | J901270 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | J901208 | Болт | 1 |
| 09 | J901206 | Болт | 1 |
| 10 | J222012 | Шайба | 2 |
| 11 | 9764772 | Кронштейн | 1 |
| 12 | 9765086 | Кронштейн | 1 |
| 13 | J271290 | Болт с шайбой | 2 |
| 13A | J901290 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | J271280 | Болт с шайбой | 2 |
| 14A | J901280 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 4601862 | Кронштейн | 4 |
| 16 | 4187328 | Уплотнительное кольцо | 2 |
| 17 | 4187329 | Уплотнительное кольцо | 1 |
| 18 | 4187328 | Уплотнительное кольцо | 2 |
| 19 | 4187329 | Уплотнительное кольцо | 2 |
| 20 | 4190127 | Хомут трубки | 2 |
| 21 | 4153488 | Хомут трубки | 1 |
| 22 | 4280387 | Хомут трубки | 3 |
| 23 | 9765000 | Кронштейн | 2 |
| 24 | J271250 | Болт с шайбой | 4 |
| 24A | J901250 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | J271275 | Болт с шайбой | 3 |
| 25A | J901275 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | J271260 | Болт с шайбой | 3 |
| 26A | J901260 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | 8124139 | Трубка | 1 |
| 28 | 8124140 | Трубка | 1 |
| 29 | 4676589 | Шланг | 1 |
| 30 | 4676588 | Шланг | 1 |
| 31 | 4710794 | Хомут трубки | 2 |
| 32 | 4710795 | Хомут трубки | 2 |
| 34 | J271235 | Болт с шайбой | 4 |
| 34A | J901235 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 100 | 9768729 | Седло винта | 2 |
| 101 | 9764929 | Седло винта | 3 |
| 102 | 4710820 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
