Шланг защита от разрыва клапан трубопроводы (рукоять)(2P-BOOM)(1) — HITACHI ZX250LCN-5B

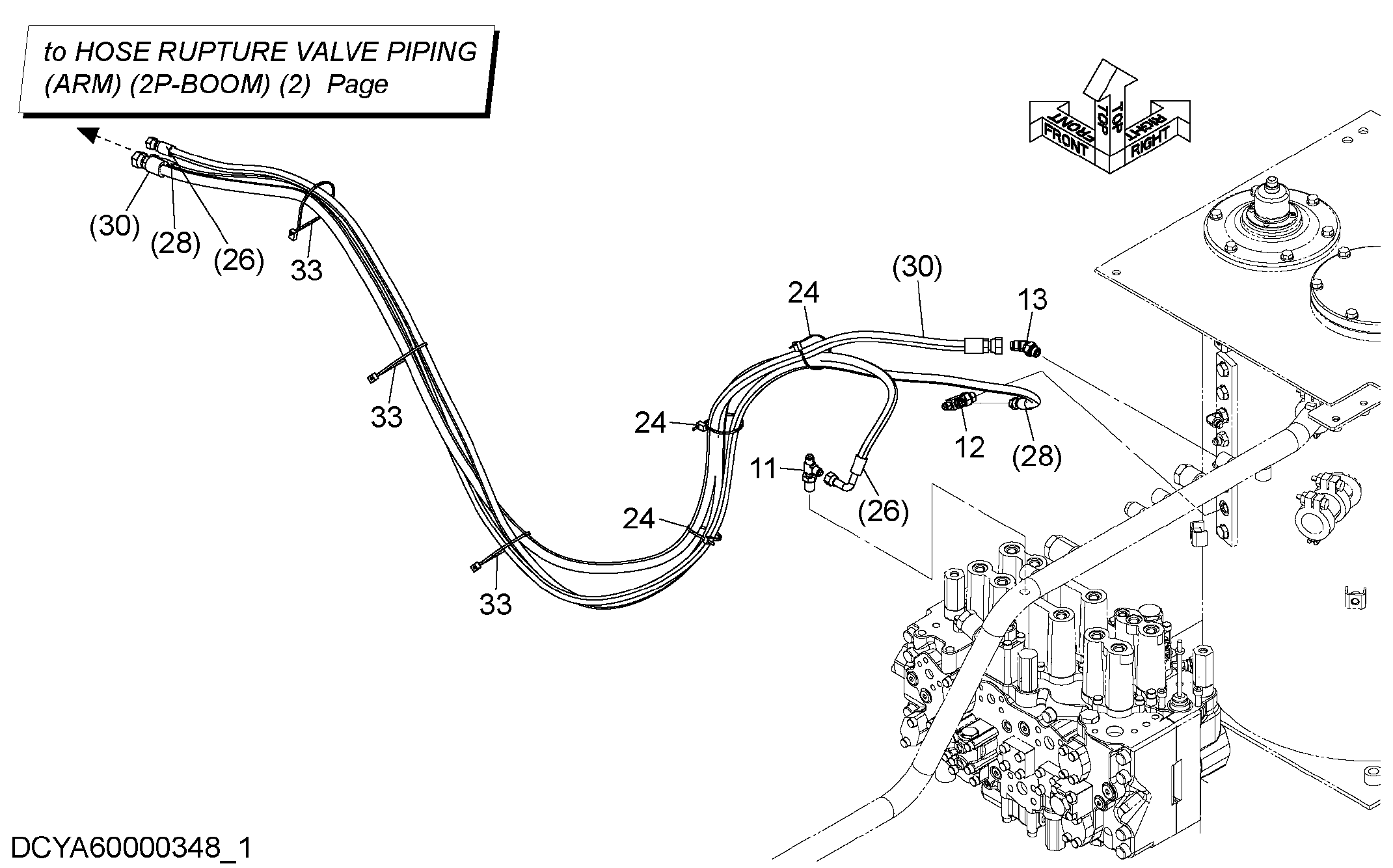

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(2P-BOOM)(1)» для HITACHI ZX250LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | 4208910 | Тройник | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852433 | Тройник | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852234 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4055312 | Ленточный зажим | 3 |
| 26 | 9232170 | В сборе шланг | 1 |
| 26A | 4610939 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 3 |
| 28 | 9271214 | В сборе шланг | 1 |
| 28A | 4663058 | Шланг | 1 |
| 28B | 4327293 | Защитный кожух | 7 |
| 30 | YA60001663 | В сборе шланг | 1 |
| 30A | 4305134 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 8 |
| 33 | 4121859 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
