Крышка (7) — HITACHI ZX250LCN-5B

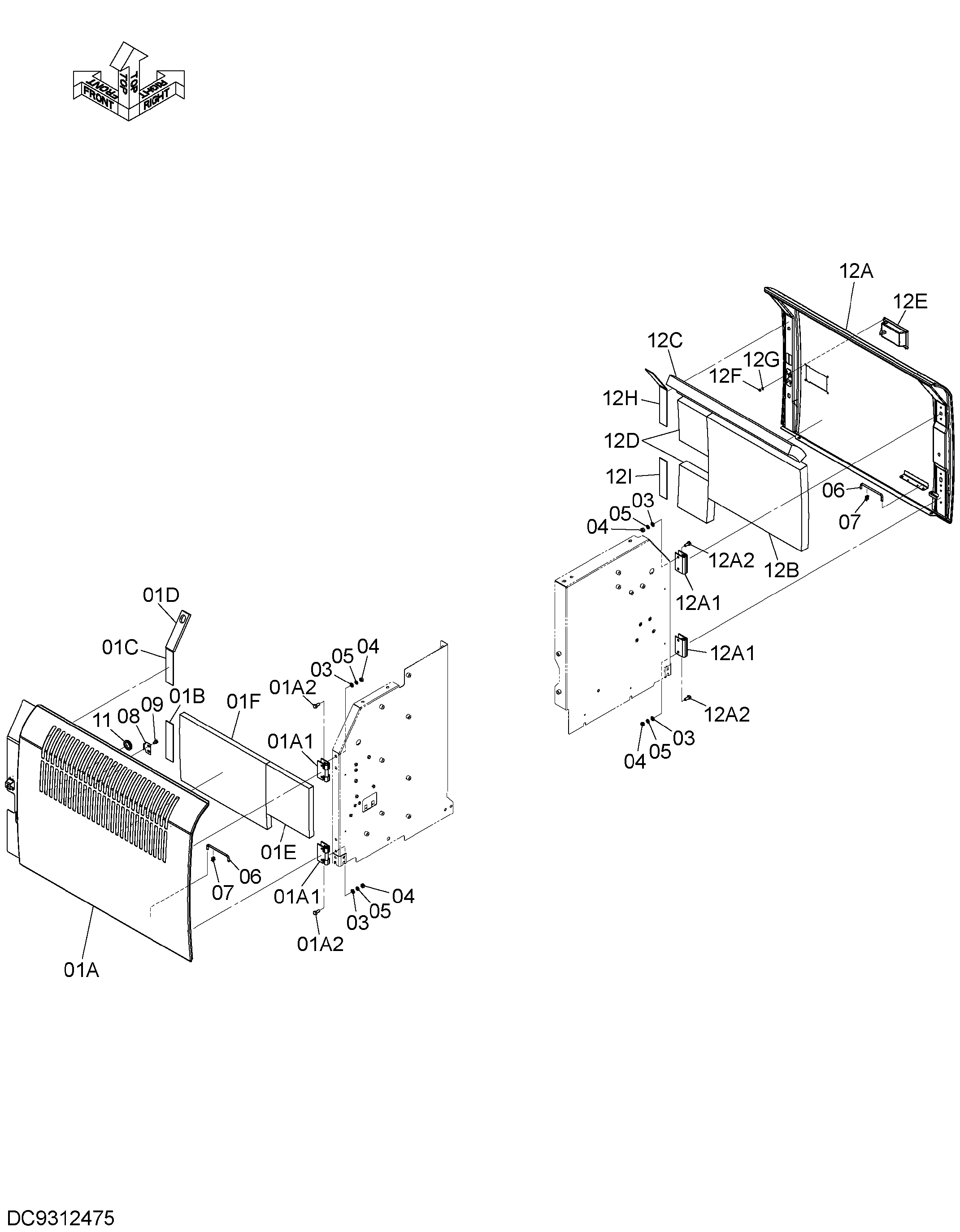

Заводская схема «Крышка (7)» для HITACHI ZX250LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7058971 | Дверь | 1 |
| 01A | 6027985 | Дверь | 1 |
| 01A1 | 3104320 | Петля | 2 |
| 01A2 | J921025 | Болт | 4 |
| 01B | 4654108 | Резиновая прокладка | 1 |
| 01C | 4716056 | Резиновая прокладка | 1 |
| 01D | 4716055 | Резиновая прокладка | 1 |
| 01E | 4664930 | Резиновая прокладка | 1 |
| 01F | 4455016 | Резиновая прокладка | 1 |
| 03 | A590110 | Плоская шайба | 8 |
| 04 | J950010 | Гайка | 8 |
| 05 | A590910 | Пружинная шайба | 8 |
| 06 | 4639112 | Стойка | 2 |
| 07 | 4647195 | Держатель | 2 |
| 08 | 4642167 | Ограничитель | 1 |
| 09 | J260816 | Болт с шайбой | 2 |
| 09A | J900816 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 11 | 4211059 | Резиновая втулка | 1 |
| 12 | 7057218 | Дверь | 1 |
| 12A | 6027437 | Дверь | 1 |
| 12A1 | 3104320 | Петля | 2 |
| 12A2 | J921025 | Болт | 4 |
| 12B | YA00008587 | Резиновое уплотнение | 1 |
| 12C | YA00008585 | Резиновое уплотнение | 1 |
| 12D | YA00008588 | Резиновое уплотнение | 2 |
| 12E | 4652498 | Блокировка (левый) | 1 |
| 12F | M500605 | Гайка | 4 |
| 12G | A590106 | Плоская шайба | 4 |
| 12H | 4641569 | Резиновая прокладка | 1 |
| 12I | 4654108 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
