Стрела детали (тип H15LD) — HITACHI ZX250LCN-5B

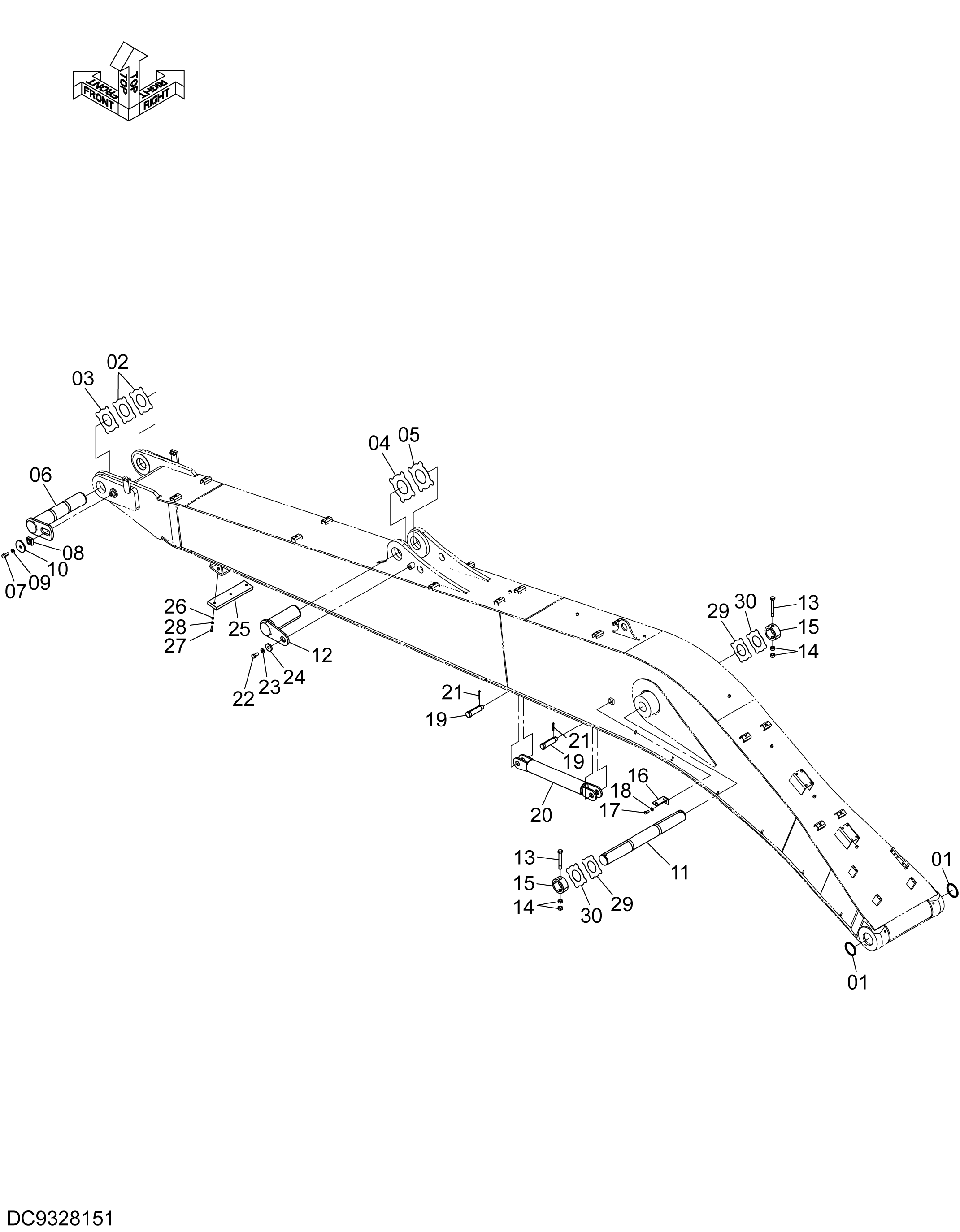

Заводская схема «Стрела детали (тип H15LD)» для HITACHI ZX250LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4074008 | Пылезащитное уплотнение | 2 |
| 02 | 4445638 | Упорная пластина | 2 |
| 03 | 4445639 | Упорная пластина | 1 |
| 04 | 4445635 | Упорная пластина | 1 |
| 05 | 4445636 | Упорная пластина | 1 |
| 06 | 8126828 | Палец | 1 |
| 07 | J921840 | Болт | 1 |
| 08 | 4424425 | Блок | 1 |
| 09 | J222018 | Шайба | 1 |
| 10 | 4640621 | Пластина | 1 |
| 11 | 3038444 | Палец | 1 |
| 12 | 8096435 | Палец | 1 |
| 13 | 4435126 | Стопорный палец | 2 |
| 14 | J950020 | Гайка | 4 |
| 15 | 4067720 | Ограничитель | 2 |
| 16 | 4224631 | Кронштейн | 1 |
| 17 | J901425 | Болт | 1 |
| 18 | A590914 | Пружинная шайба | 1 |
| 19 | 4287251 | Палец | 2 |
| 20 | 9738224 | Стойка | 1 |
| 21 | A766063 | Шплинт | 2 |
| 22 | J921840 | Болт | 1 |
| 23 | J222018 | Шайба | 1 |
| 24 | 4441471 | Пластина | 1 |
| 25 | 4381730 | Резиновая прокладка | 1 |
| 26 | 4381729 | Проставка | 3 |
| 27 | J901040 | Болт | 3 |
| 28 | A590110 | Плоская шайба | 3 |
| 29 | 4444284 | Упорная пластина | 2 |
| 30 | 4444285 | Упорная пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
