Электрооборудование (1)(колд дистрикт) — HITACHI ZX250LCN-5B

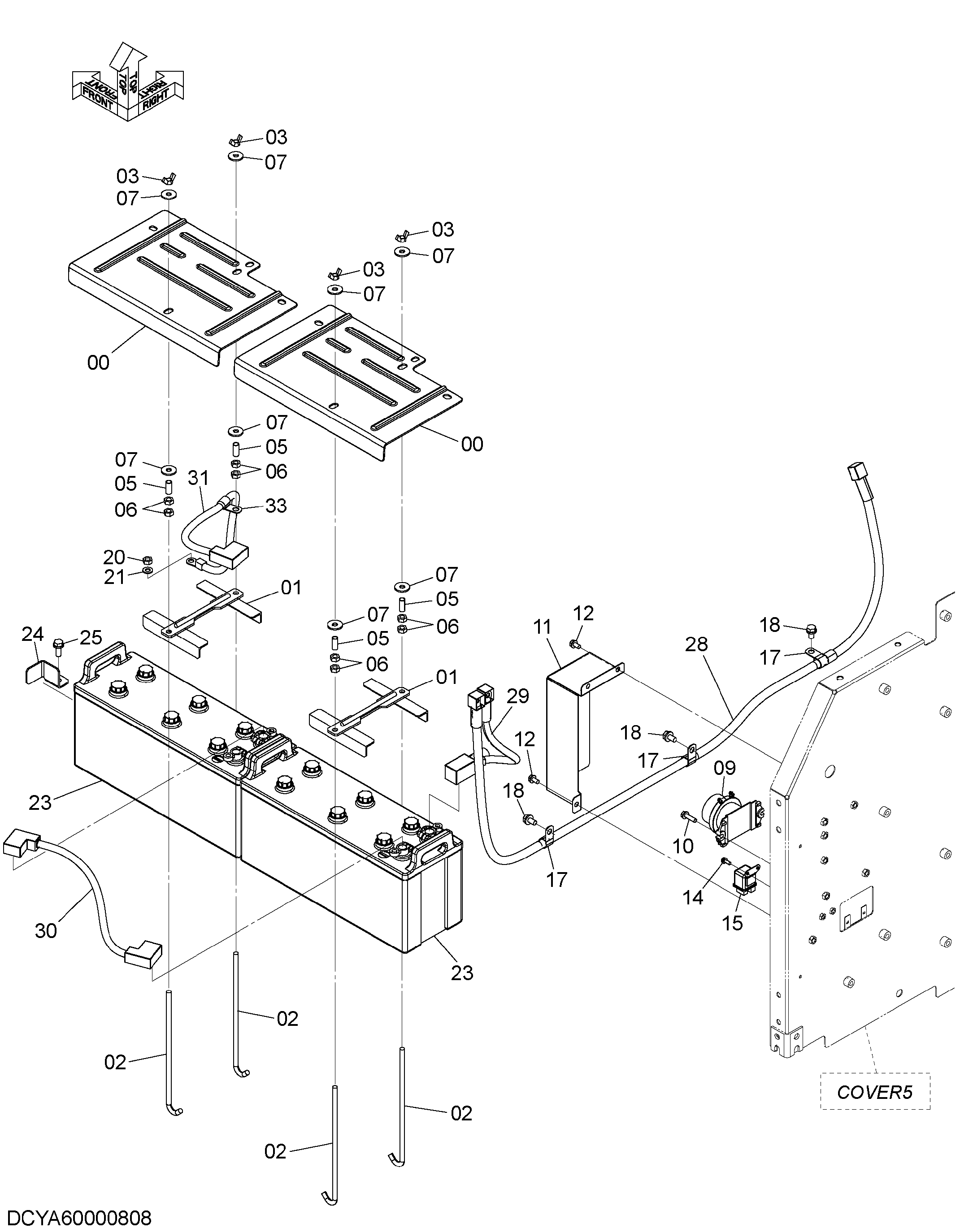

Заводская схема «Электрооборудование (1)(колд дистрикт)» для HITACHI ZX250LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3106378 | Крышка | 2 |
| 01 | 8121852 | Кронштейн | 2 |
| 02 | 4430289 | Болт крюк | 4 |
| 03 | M570010 | Гайка винг | 4 |
| 05 | 4627469 | Проставка | 4 |
| 06 | J950010 | Гайка | 8 |
| 07 | J217083 | Шайба | 8 |
| 09 | 4255762 | Реле аккумулятор | 1 |
| 10 | J260830 | Болт с шайбой | 2 |
| 10A | J900830 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 11 | 3100949 | Крышка | 1 |
| 12 | J260816 | Болт с шайбой | 3 |
| 12A | J900816 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 14 | J260616 | Болт с шайбой | 2 |
| 14A | J900616 | Болт | 1 |
| 14B | A590106 | Плоская шайба | 1 |
| 15 | 4654039 | Реле | 1 |
| 17 | 4190274 | Зажим | 3 |
| 18 | J271020 | Болт с шайбой | 3 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | J950010 | Гайка | 1 |
| 21 | A590110 | Плоская шайба | 1 |
| 23 | 4391629 | Аккумулятор | 2 |
| 24 | 4643405 | Кронштейн | 1 |
| 25 | J271030 | Болт с шайбой | 1 |
| 25A | J901030 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 28 | 4627419 | Трос аккумулятор | 1 |
| 29 | 4652504 | Трос батт. | 1 |
| 30 | 4652505 | Трос батт. | 1 |
| 31 | 4652506 | Трос батт. | 1 |
| 33 | 4190275 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
