Гидролинии рабочего оборудования (стрела)(тип H15LD) — HITACHI ZX250LCN-5B

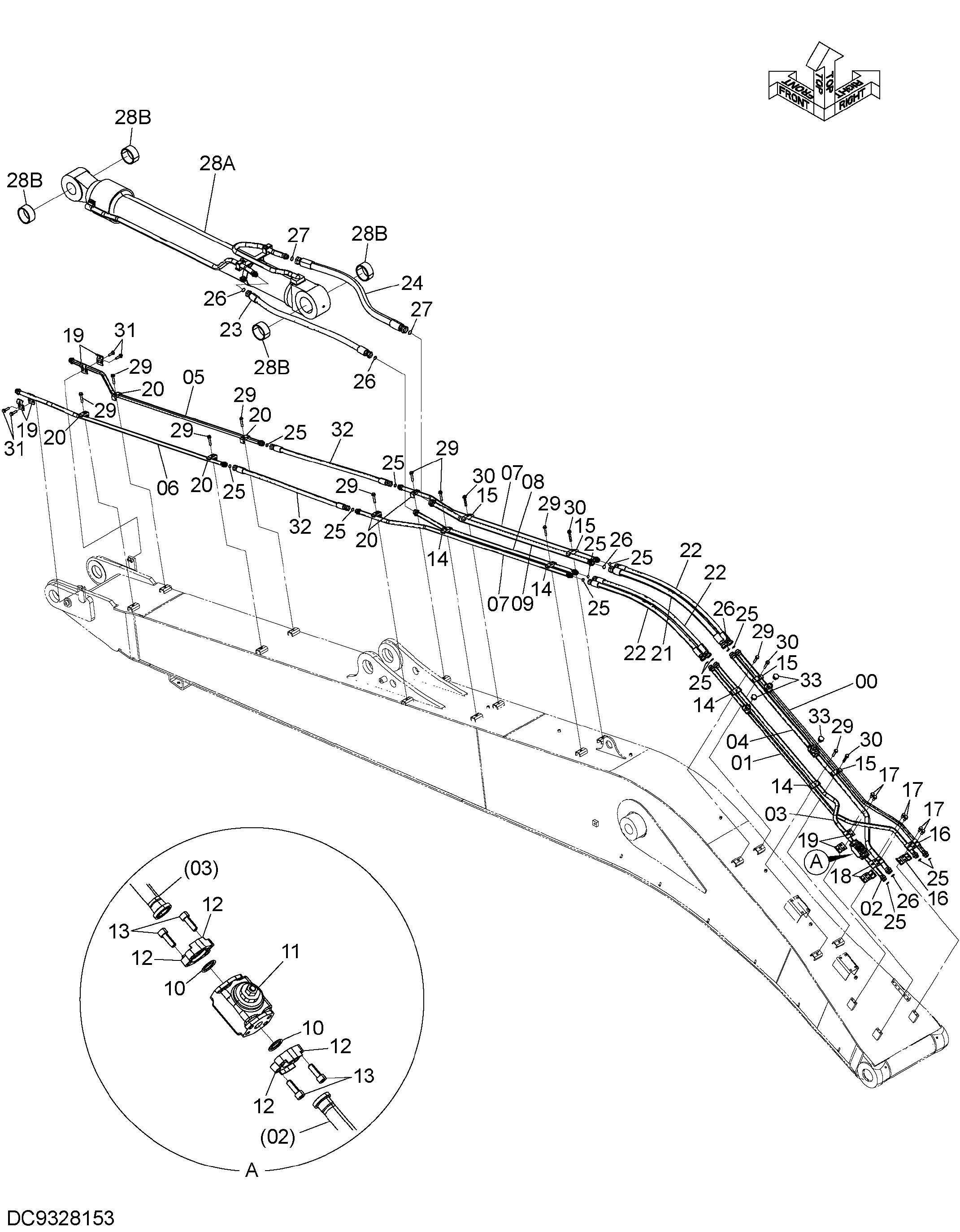

Заводская схема «Гидролинии рабочего оборудования (стрела)(тип H15LD)» для HITACHI ZX250LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40005218 | Трубка | 1 |
| 01 | YA40005219 | Трубка | 1 |
| 02 | 9746942 | Трубка | 1 |
| 03 | 8126837 | Трубка | 1 |
| 04 | YA40005217 | Трубка | 1 |
| 05 | 8126839 | Трубка | 1 |
| 06 | 8126840 | Трубка | 1 |
| 07 | YA40005889 | Трубка | 2 |
| 08 | 8126843 | Трубка | 1 |
| 09 | 8126844 | Трубка | 1 |
| 10 | 971489 | Уплотнительное кольцо | 2 |
| 11 | 4330223 | Клапан словретур | 1 |
| 12 | 986910 | Разъёмный фланец | 4 |
| 13 | M341030 | Болт с внутренним шестигранником | 8 |
| 14 | 4189859 | Хомут трубки | 4 |
| 15 | 4153488 | Хомут трубки | 4 |
| 16 | 4710796 | Хомут трубки | 2 |
| 17 | J271235 | Болт с шайбой | 6 |
| 17A | J901235 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | 4710798 | Хомут трубки | 2 |
| 19 | 4710793 | Хомут трубки | 6 |
| 20 | 4190126 | Хомут трубки | 6 |
| 21 | 4250888 | Шланг | 1 |
| 22 | 4250889 | Шланг | 3 |
| 23 | 4250898 | Шланг | 1 |
| 24 | 4640918 | Шланг | 1 |
| 25 | 4187308 | Уплотнительное кольцо | 13 |
| 26 | 4187328 | Уплотнительное кольцо | 5 |
| 27 | 4187329 | Уплотнительное кольцо | 2 |
| 28 | 9246665 | Гидроцилиндр рукояти | 1 |
| 28A | 4628635 | Гидроцилиндр рукояти | 1 |
| 28B | 4630702 | Втулка | 4 |
| 29 | J271265 | Болт с шайбой | 10 |
| 29A | J901265 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 30 | J271275 | Болт с шайбой | 4 |
| 30A | J901275 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 31 | J271250 | Болт с шайбой | 4 |
| 31A | J901250 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
| 32 | 4642502 | Шланг | 2 |
| 33 | A885006 | Пробка | 3 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
