Рукоять детали (тип H18LD) — HITACHI ZX250LCN-5B

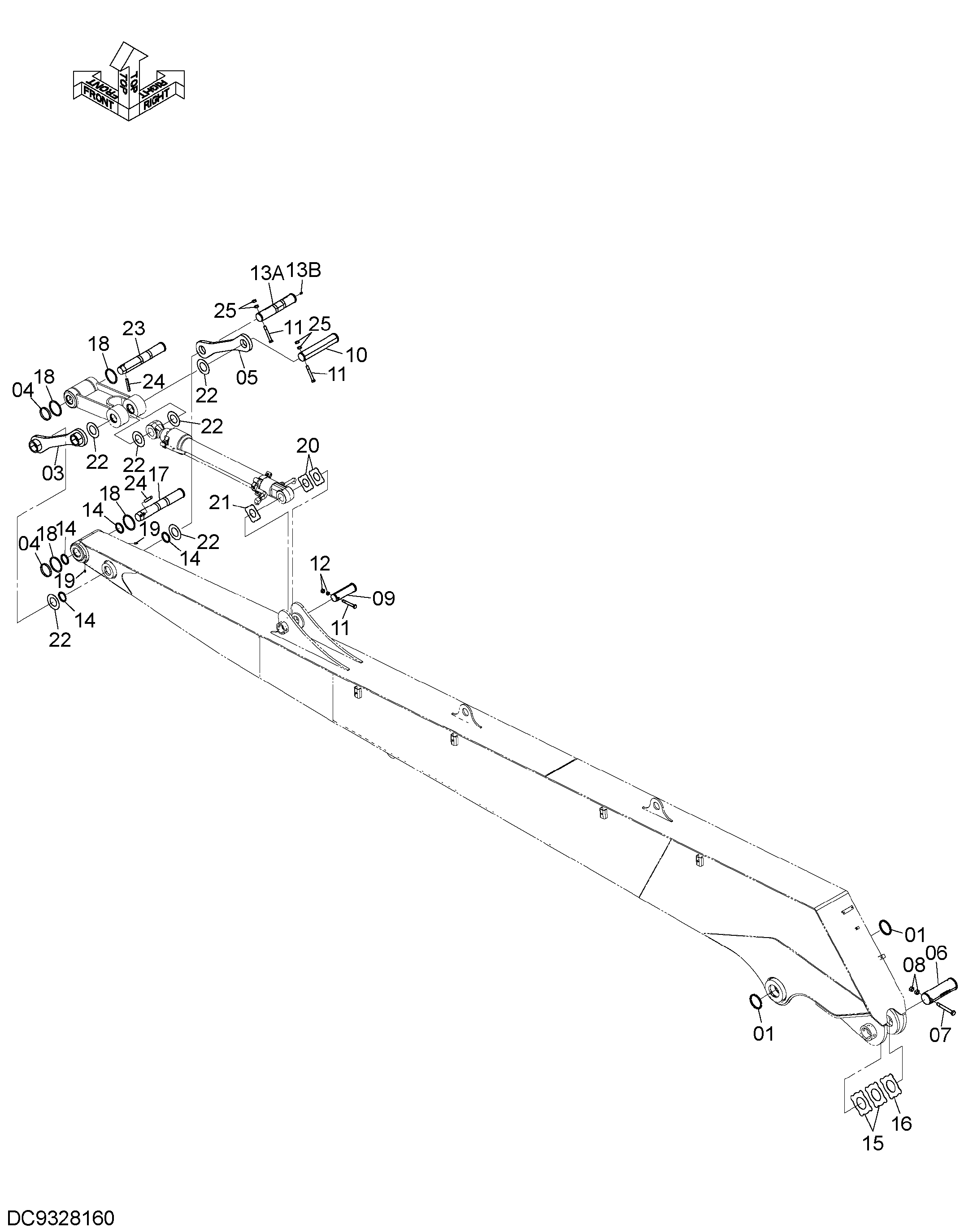

Заводская схема «Рукоять детали (тип H18LD)» для HITACHI ZX250LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4074008 | Пылезащитное уплотнение | 2 |
| 03 | 9753307 | Тяга | 1 |
| 04 | 4098716 | Кольцо | 2 |
| 05 | 4425937 | Тяга | 1 |
| 06 | 3060340 | Палец | 1 |
| 07 | 4435126 | Стопорный палец | 1 |
| 08 | J950020 | Гайка | 2 |
| 09 | 3037078 | Палец | 1 |
| 10 | 3089103 | Палец | 1 |
| 11 | 4435123 | Стопорный палец | 3 |
| 12 | J951016 | Гайка | 2 |
| 13 | 9193963 | Палец | 1 |
| 13A | 3089106 | Палец | 1 |
| 13B | J75481 | Пресс-маслёнка | 1 |
| 14 | 4065687 | Пылезащитное уплотнение | 4 |
| 15 | 4444284 | Упорная пластина | 2 |
| 16 | 4444285 | Упорная пластина | 1 |
| 17 | 3089243 | Палец | 1 |
| 18 | 4276696 | Уплотнительное кольцо | 4 |
| 19 | J75481 | Пресс-маслёнка | 2 |
| 20 | 4444839 | Упорная пластина | 2 |
| 21 | 4444840 | Упорная пластина | 1 |
| 22 | 4450010 | Упорная пластина | 6 |
| 23 | 3089242 | Палец | 1 |
| 24 | 4098717 | Палец | 2 |
| 25 | J950016 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
