Рама — HITACHI ZX250LCN-5B

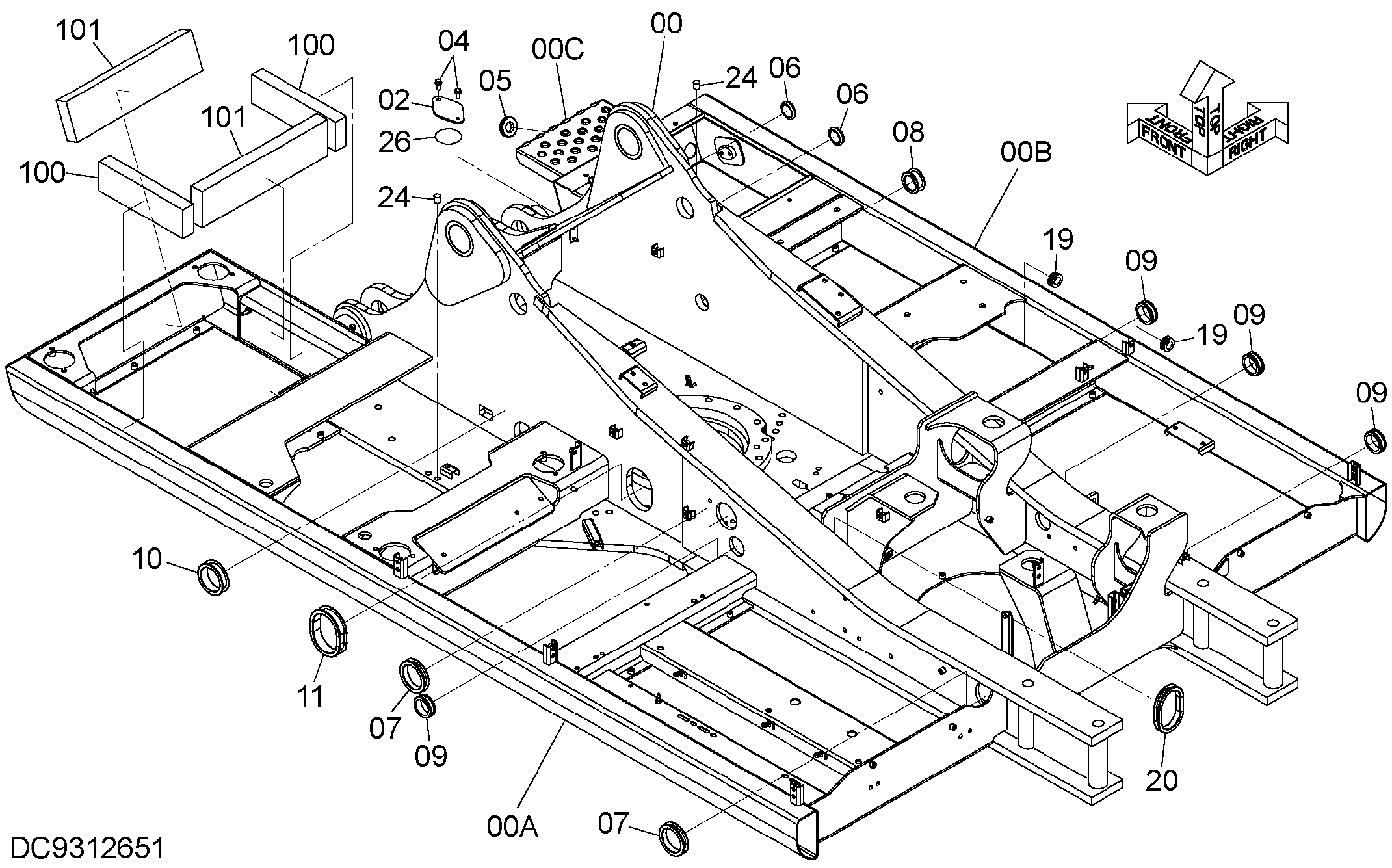

Заводская схема «Рама» для HITACHI ZX250LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5012863 | Рама основной | 1 |
| 00A | 4710430 | Трубка | 1 |
| 00B | 4710431 | Трубка | 1 |
| 00C | 3103694 | Ступень | 1 |
| 02 | YA00010818 | Крышка | 1 |
| 04 | J271030 | Болт с шайбой | 2 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4654597 | Резиновая втулка | 1 |
| 06 | 4422519 | Резиновая втулка | 2 |
| 07 | 4201986 | Резиновая втулка | 2 |
| 08 | 4410187 | Резиновая втулка | 1 |
| 09 | 4255530 | Резиновая втулка | 4 |
| 10 | 4191977 | Резиновая втулка | 1 |
| 11 | 4272436 | Резиновая втулка | 1 |
| 19 | 4389040 | Резиновая втулка | 2 |
| 20 | 4304274 | Резиновая втулка | 1 |
| 24 | 4719531 | Резиновая прокладка | 2 |
| 26 | A811090 | Уплотнительное кольцо | 1 |
| 100 | YA00011541 | Резиновое уплотнение | 2 |
| 101 | YA00010920 | Резиновое уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
