Стрела детали (тип H18LD) — HITACHI ZX250LCN-5B

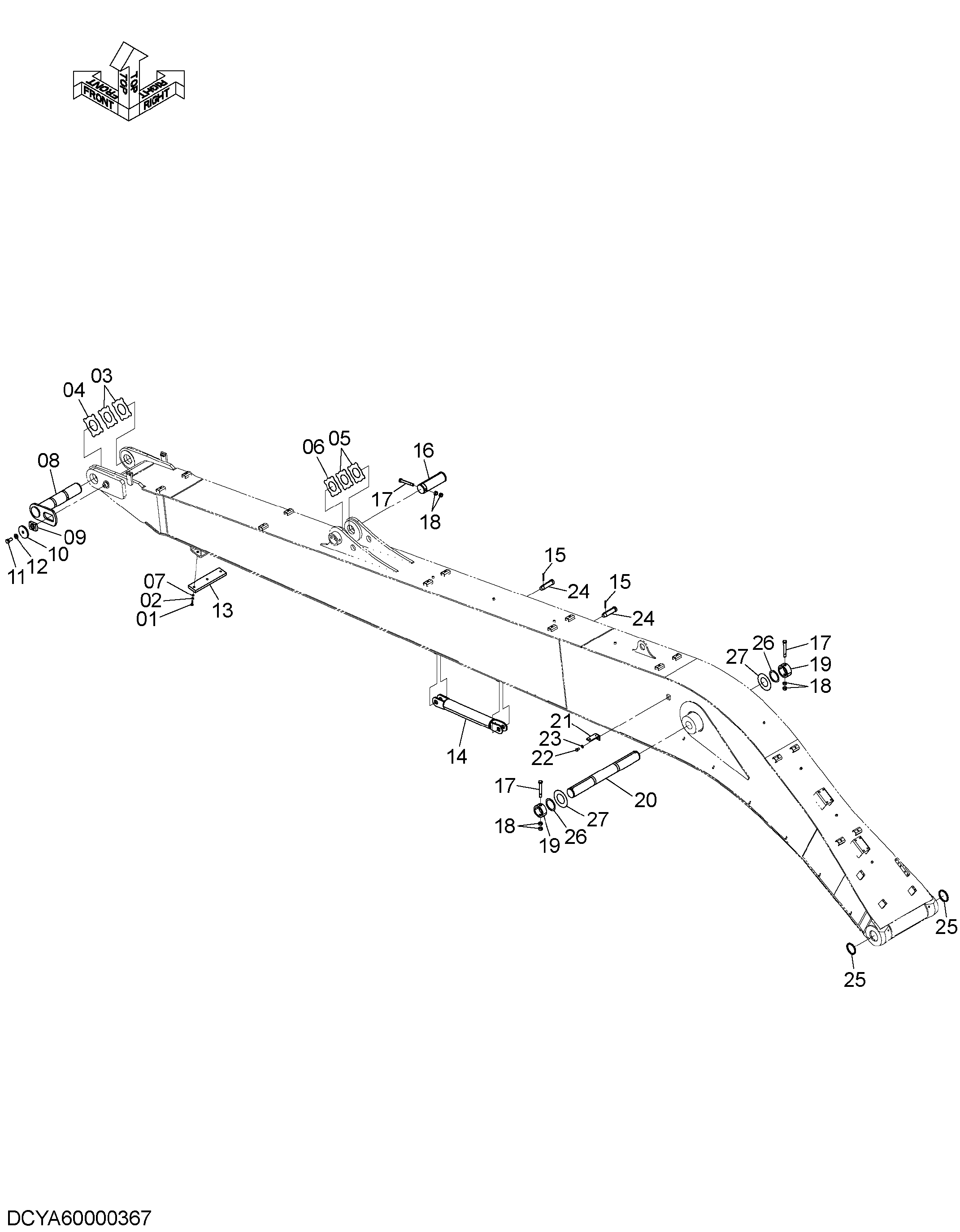

Заводская схема «Стрела детали (тип H18LD)» для HITACHI ZX250LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901040 | Болт | 3 |
| 02 | A590110 | Плоская шайба | 3 |
| 03 | 4445638 | Упорная пластина | 2 |
| 04 | 4445639 | Упорная пластина | 1 |
| 05 | 4444284 | Упорная пластина | 2 |
| 06 | 4444285 | Упорная пластина | 1 |
| 07 | 4381729 | Проставка | 3 |
| 08 | 8126852 | Палец | 1 |
| 09 | 4611688 | Блок | 1 |
| 10 | 4611733 | Пластина | 1 |
| 11 | J922245 | Болт | 1 |
| 12 | J222022 | Шайба | 1 |
| 13 | 4381730 | Резиновая прокладка | 1 |
| 14 | 9738224 | Стойка | 1 |
| 15 | A766063 | Шплинт | 2 |
| 16 | 3026126 | Палец | 1 |
| 17 | 4435126 | Стопорный палец | 3 |
| 18 | J950020 | Гайка | 6 |
| 19 | 4067720 | Ограничитель | 2 |
| 20 | 3038444 | Палец | 1 |
| 21 | 4224631 | Кронштейн | 1 |
| 22 | J901425 | Болт | 1 |
| 23 | A590914 | Пружинная шайба | 1 |
| 24 | 4287251 | Палец | 2 |
| 25 | 4074008 | Пылезащитное уплотнение | 2 |
| 26 | 4444755 | Упорная пластина | 2 |
| 27 | 4476062 | Упорная пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
