Гидролинии рабочего оборудования (рукоять)(тип H15LD) — HITACHI ZX250LCN-5B

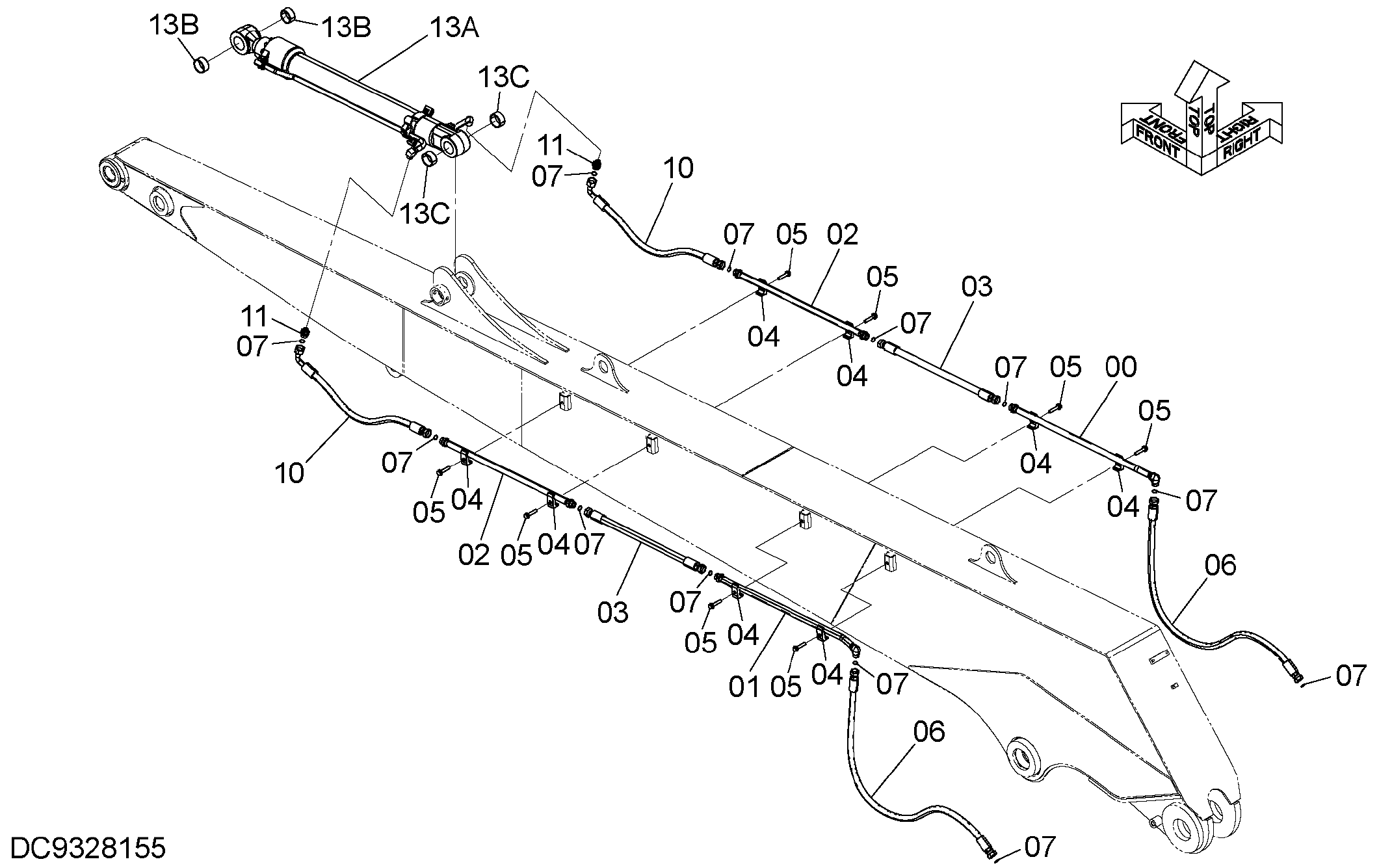

Заводская схема «Гидролинии рабочего оборудования (рукоять)(тип H15LD)» для HITACHI ZX250LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8126832 | Трубка | 1 |
| 01 | 8126833 | Трубка | 1 |
| 02 | 8126834 | Трубка | 2 |
| 03 | 4286267 | Шланг | 2 |
| 04 | 4190126 | Хомут трубки | 8 |
| 05 | J271260 | Болт с шайбой | 8 |
| 05A | J901260 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4628043 | Шланг | 2 |
| 07 | 4187308 | Уплотнительное кольцо | 12 |
| 10 | 4488483 | Шланг | 2 |
| 11 | 4197530 | Адаптер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 9156726 | Гидроцилиндр ковша | 1 |
| 13A | 4379259 | Гидроцилиндр ковша | 1 |
| 13B | 4365448 | Втулка | 2 |
| 13C | 4365897 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
