Стрела детали (2P-BOOM) — HITACHI ZX250LCN-5B

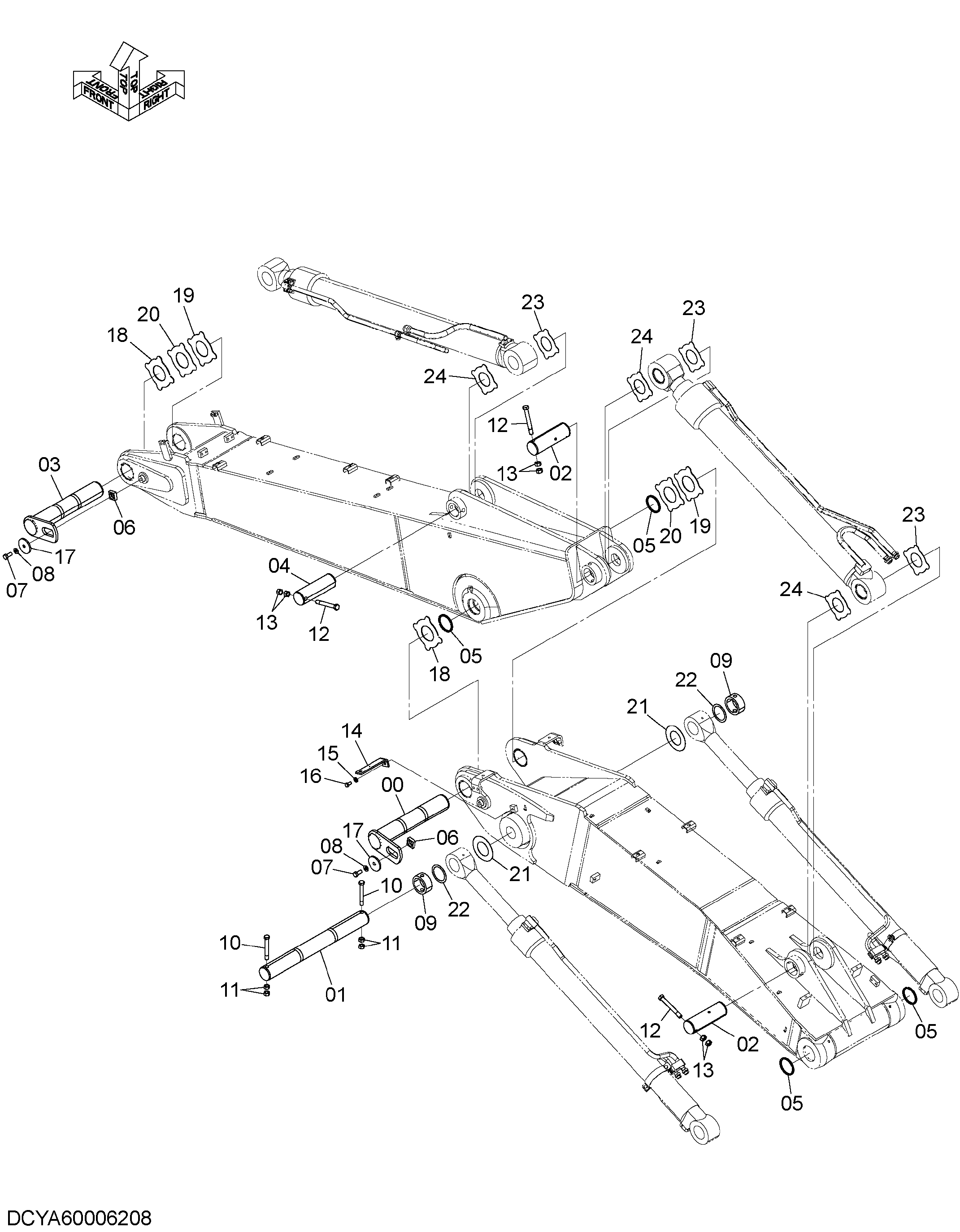

Заводская схема «Стрела детали (2P-BOOM)» для HITACHI ZX250LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8101233 | Палец | 1 |
| 01 | 3038444 | Палец | 1 |
| 02 | 3095807 | Палец | 2 |
| 03 | 8080781 | Палец | 1 |
| 04 | 3088751 | Палец | 1 |
| 05 | 4074008 | Пылезащитное уплотнение | 4 |
| 06 | 4424425 | Блок | 2 |
| 07 | J921840 | Болт | 2 |
| 08 | J222018 | Шайба | 2 |
| 09 | 4067720 | Ограничитель | 2 |
| 10 | 4435126 | Стопорный палец | 2 |
| 11 | J950020 | Гайка | 4 |
| 12 | 4435128 | Стопорный палец | 3 |
| 13 | J950022 | Гайка | 6 |
| 14 | 4602796 | Кронштейн | 1 |
| 15 | J222014 | Шайба | 1 |
| 16 | J901430 | Болт | 1 |
| 17 | 4640621 | Пластина | 2 |
| 18 | 4706697 | Упорная пластина | 2 |
| 19 | 4713232 | Упорная пластина | 2 |
| 20 | 4445639 | Упорная пластина | 2 |
| 21 | 4476062 | Упорная пластина | 2 |
| 22 | 4444755 | Упорная пластина | 2 |
| 23 | 4444284 | Упорная пластина | 3 |
| 24 | 4444285 | Упорная пластина | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
