Всасывающие трубопроводы — HITACHI ZX250LCN-5B

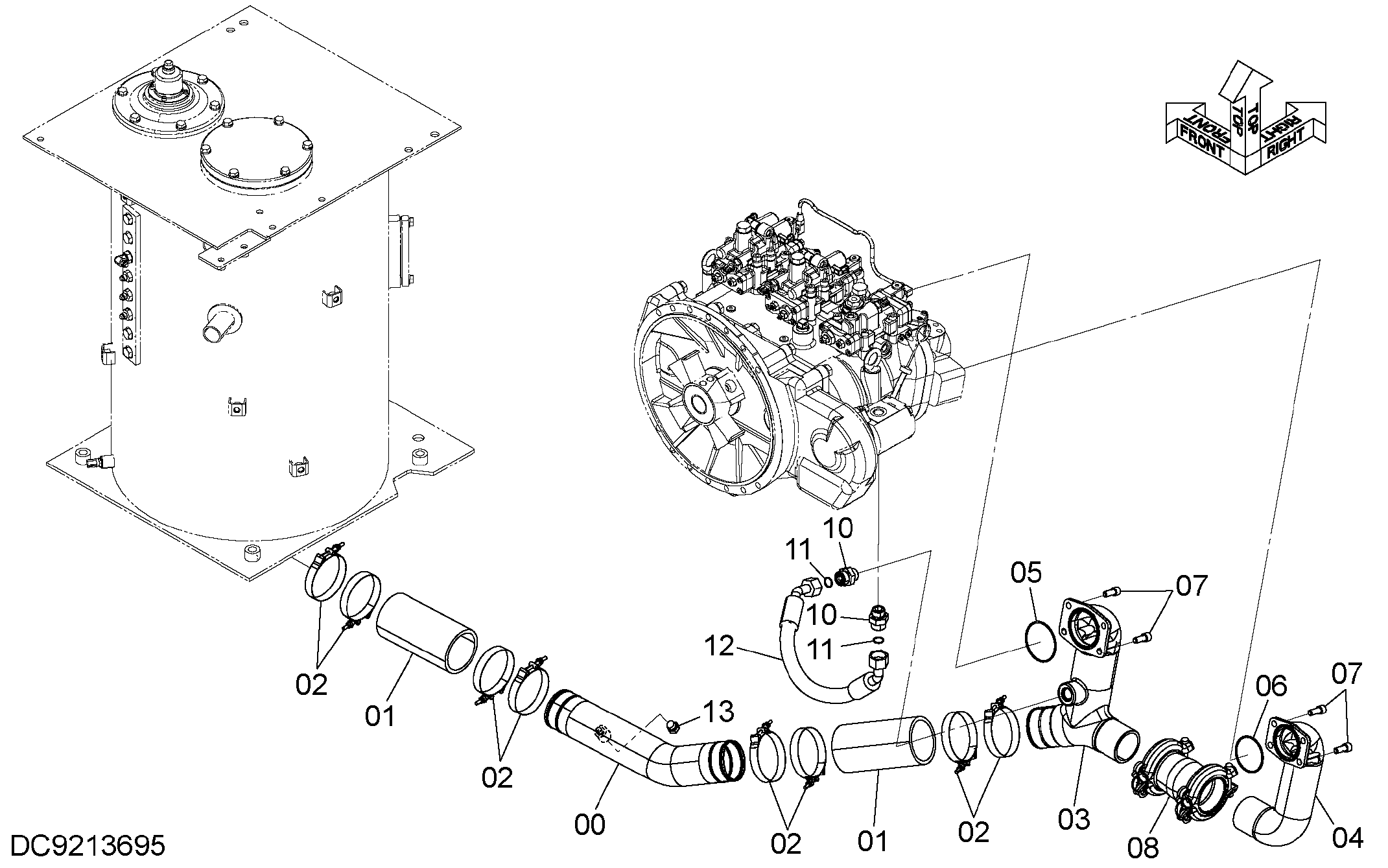

Заводская схема «Всасывающие трубопроводы» для HITACHI ZX250LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40000821 | Всасывающая трубка | 1 |
| 01 | 4348414 | Резиновый шланг | 2 |
| 02 | 4283535 | Хомут шланга | 8 |
| 03 | 1036798 | Коллектор SUC. | 1 |
| 04 | 2057748 | Коллектор SUC. | 1 |
| 05 | A811085 | Уплотнительное кольцо | 1 |
| 06 | A811075 | Уплотнительное кольцо | 1 |
| 07 | J781230 | Болт с внутренним шестигранником | 8 |
| 08 | XV00000007 | Муфта трубка | 1 |
| 10 | A853166 | Адаптер | 2 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4187308 | Уплотнительное кольцо | 2 |
| 12 | 4711935 | Шланг | 1 |
| 13 | A885003 | Пробка | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
