033: Вентилятор и ремень вентилятора — HITACHI ZX250LCN-5B

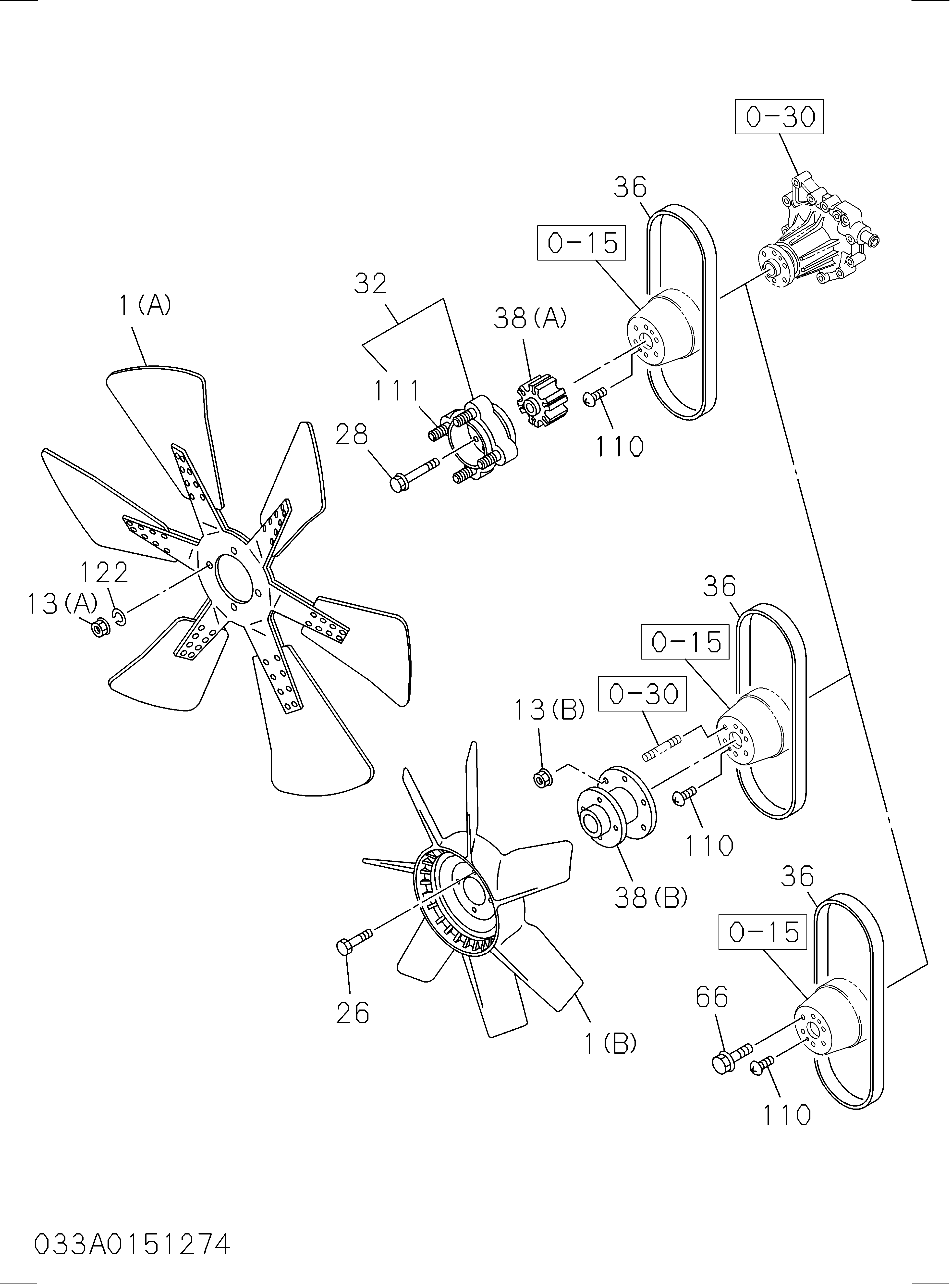

Заводская схема «033: Вентилятор и ремень вентилятора» для HITACHI ZX250LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(A) | 8981665211 | Вентилятор охлаждение | 1 |
| 013(A) | 0911801100 | Гайка охлаждение вентилятор | 4 |
| 028 | 8978058411 | Болт охлаждение вентилятор | 6 |
| 032 | 1136691890 | Адаптер вентилятор TO шкив | 1 |
| 036 | 8980428620 | Ремень охлаждение вентилятор | 1 |
| 038(A) | 8980352350 | Проставка вентилятор | 1 |
| 080 | 8973628450 | Пластина ADJ | 1 |
| 081 | 1136741600 | Деталь слидинг | 1 |
| 082 | 0911801120 | Гайка ADJ пластина | 1 |
| 088 | 0916107120 | Шайба PL, ADJ пластина | 1 |
| 093 | 0281510200 | Болт ADJ пластина кронштейн | 1 |
| 096 | 1090091141 | Болт ADJ пластина | 1 |
| 110 | 9034906100 | Винт шкив | 2 |
| 111 | 0431110250 | Шпилька вентилятор привод | 4 |
| 122 | 0915108100 | Шайба LK, вентилятор | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
