Шланг защита от разрыва клапан трубопроводы (моно-боом) — HITACHI ZX250LCN-5B

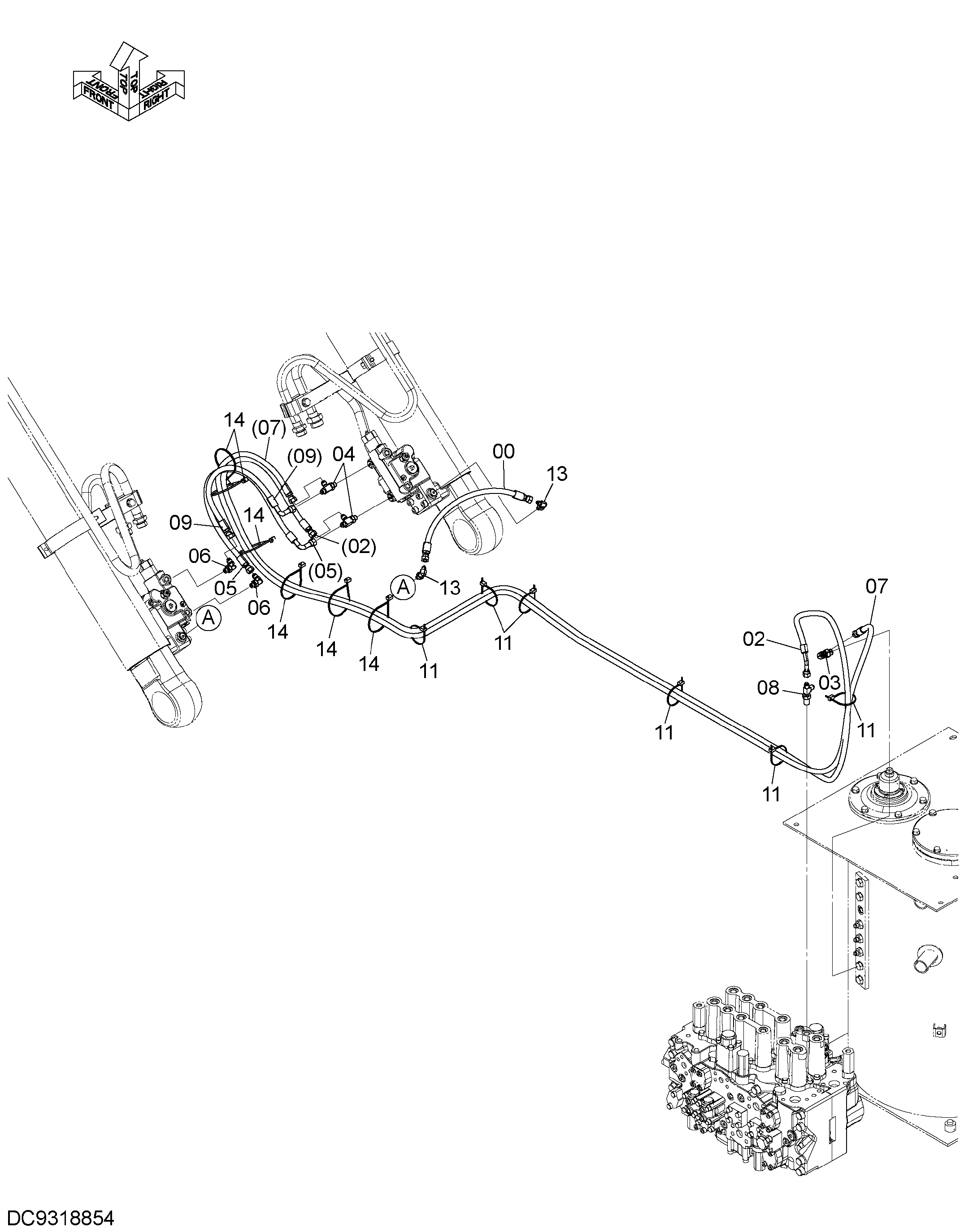

Заводская схема «Шланг защита от разрыва клапан трубопроводы (моно-боом)» для HITACHI ZX250LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4435740 | Шланг | 1 |
| 02 | YA60007386 | В сборе шланг | 1 |
| 02A | YA00010085 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 11 |
| 03 | A852333 | Угловой штуцер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852423 | Тройник | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | YA60001836 | В сборе шланг | 1 |
| 05A | 4313339 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 2 |
| 06 | A852323 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | YA60001851 | В сборе шланг | 1 |
| 07A | 4661937 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 10 |
| 08 | 4208910 | Тройник | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 9296496 | В сборе шланг | 1 |
| 09A | 4213401 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 1 |
| 11 | 4055312 | Ленточный зажим | 6 |
| 13 | A852322 | Угловой штуцер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4121859 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
