Гидромолот, гидроножницы трубопроводы (рукоять 2.19m) — HITACHI ZX250LCN-5B

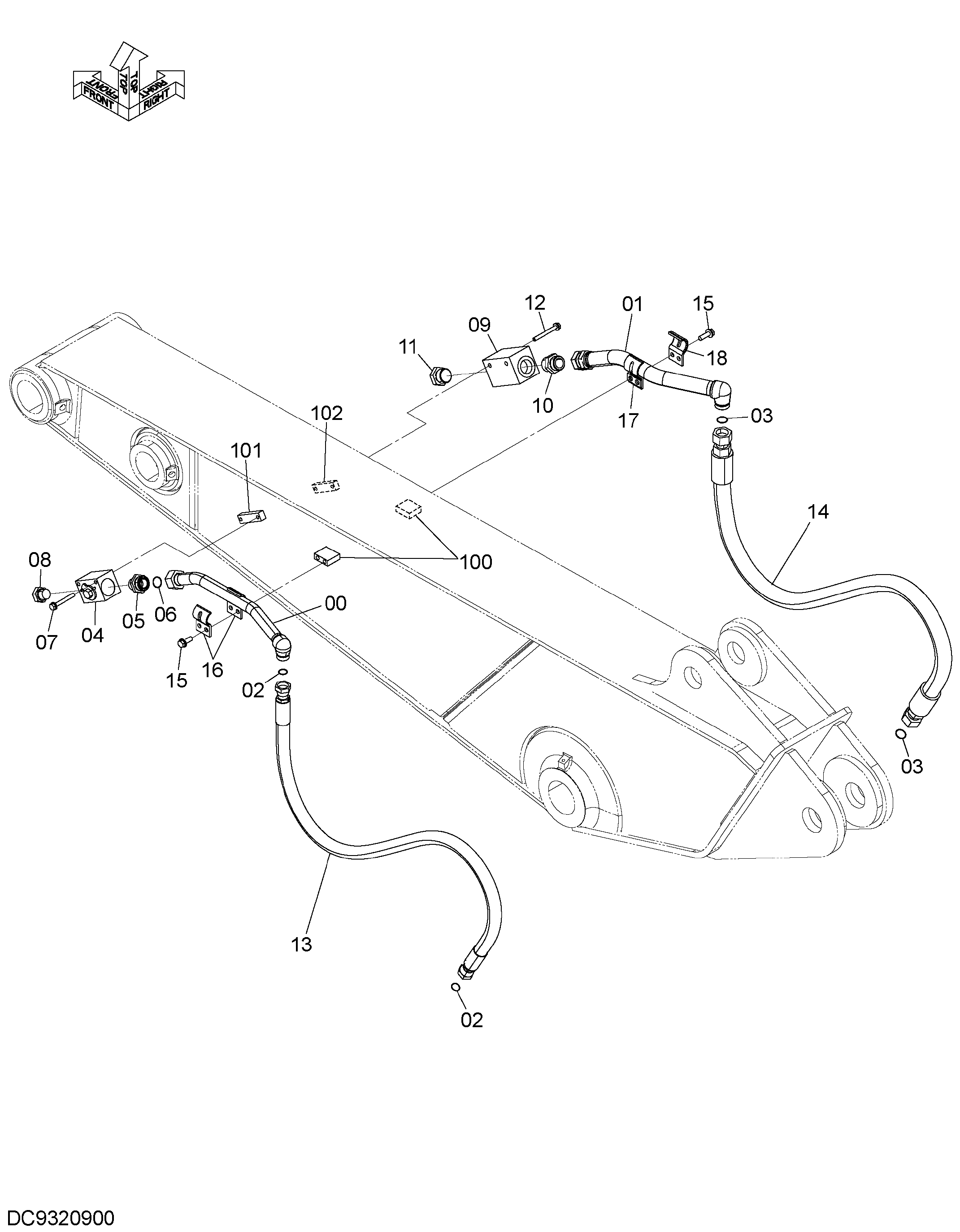

Заводская схема «Гидромолот, гидроножницы трубопроводы (рукоять 2.19m)» для HITACHI ZX250LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9765704 | Трубка | 1 |
| 01 | 9765705 | Трубка | 1 |
| 02 | 4187328 | Уплотнительное кольцо | 2 |
| 03 | 4187329 | Уплотнительное кольцо | 2 |
| 04 | 4447675 | Запорный клапан | 1 |
| 05 | 4205196 | Адаптер | 1 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4187329 | Уплотнительное кольцо | 1 |
| 07 | J271085 | Болт с шайбой | 2 |
| 07A | J901085 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | A885008 | Пробка | 1 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4475437 | Запорный клапан | 1 |
| 10 | 4042035 | Адаптер | 1 |
| 10A | 970860 | Уплотнительное кольцо | 1 |
| 11 | A885000 | Пробка | 1 |
| 11A | 970860 | Уплотнительное кольцо | 1 |
| 12 | J271095 | Болт с шайбой | 2 |
| 12A | J901095 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4644100 | Шланг | 1 |
| 14 | 4650017 | Шланг | 1 |
| 15 | J271235 | Болт с шайбой | 4 |
| 15A | J901235 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 4710794 | Хомут трубки | 2 |
| 17 | 9772145 | Хомут трубки | 1 |
| 18 | 4710795 | Хомут трубки | 1 |
| 100 | 4710817 | Седло винта | 2 |
| 101 | 4429829 | Седло винта | 1 |
| 102 | 4434246 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
