HSB общий трубопроводы (гидромолот, гидроножницы) — HITACHI ZX250LCN-5B

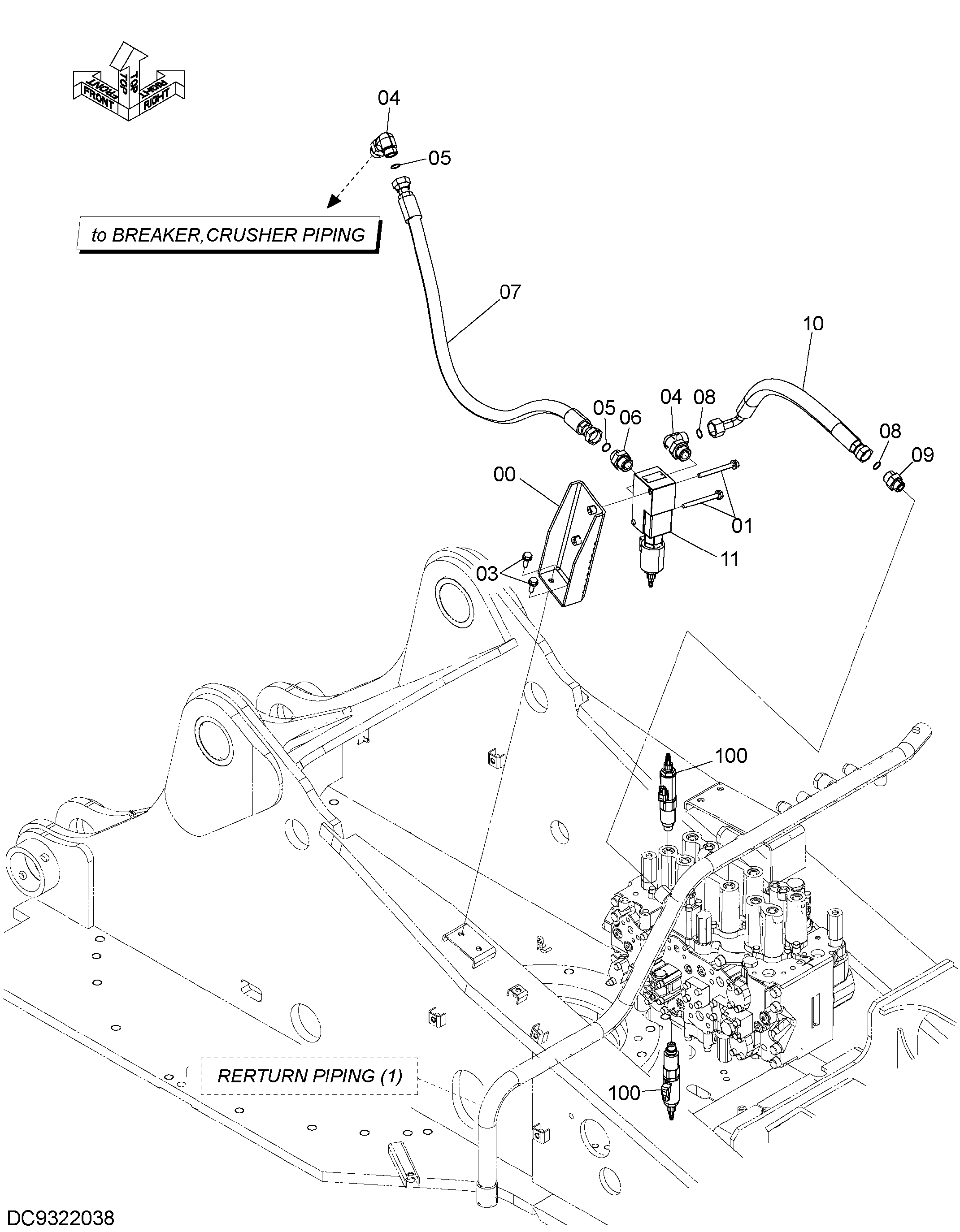

Заводская схема «HSB общий трубопроводы (гидромолот, гидроножницы)» для HITACHI ZX250LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8124161 | Кронштейн | 1 |
| 01 | J271000 | Болт с шайбой | 2 |
| 01A | J901000 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | J271030 | Болт с шайбой | 2 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | A853386 | Угловой штуцер | 2 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 4187308 | Уплотнительное кольцо | 2 |
| 06 | A853186 | Адаптер | 1 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | YA60000535 | Шланг в сборе | 1 |
| 07A | 4649408 | Шланг | 1 |
| 07B | 4327294 | Защитный кожух | 3 |
| 08 | 4187308 | Уплотнительное кольцо | 2 |
| 09 | A853166 | Адаптер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4223584 | Шланг | 1 |
| 11 | 4722641 | Электромагнитный клапан | 1 |
| 100 | 4722642 | Электромагнитный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
