Топливные трубопроводы (с варм UP система) — HITACHI ZX250LCN-5B

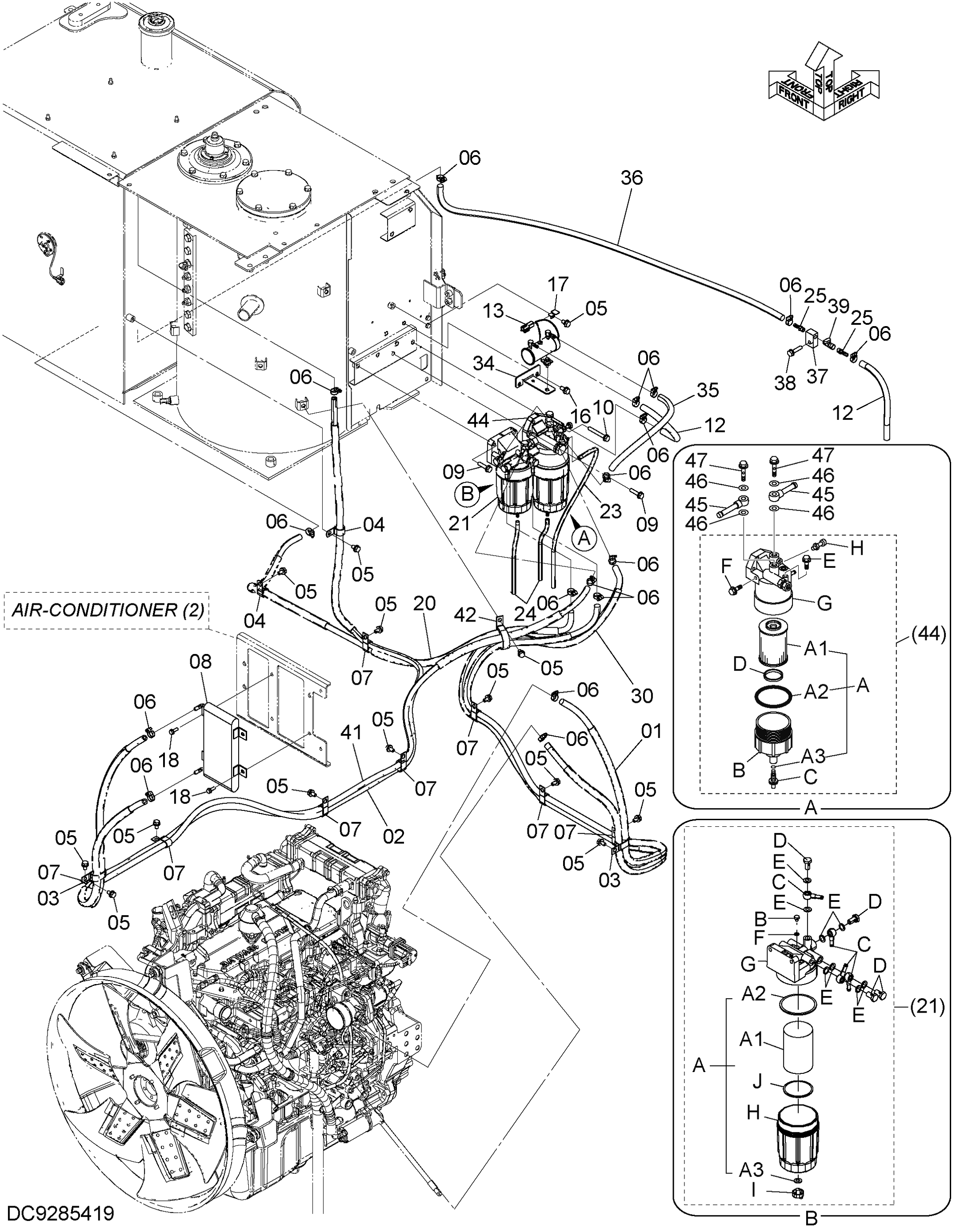

Заводская схема «Топливные трубопроводы (с варм UP система)» для HITACHI ZX250LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA60007042 | Топливный шланг | 1 |
| 01A | 4722479 | Топливный шланг | 1 |
| 01B | 4653840 | Трубка | 1 |
| 01C | 4652306 | Трубка | 1 |
| 02 | 9313180 | Топливный шланг | 1 |
| 02A | 4660638 | Топливный шланг | 1 |
| 02B | 4332697 | Трубка | 2 |
| 03 | 4192034 | Зажим | 2 |
| 04 | 4190263 | Зажим | 2 |
| 05 | J271020 | Болт с шайбой | 14 |
| 05A | J901020 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 4514700 | Зажим шланг | 17 |
| 07 | 4190282 | Зажим | 8 |
| 08 | 4700619 | Радиатор | 1 |
| 09 | J271045 | Болт с шайбой | 4 |
| 09A | J901045 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | J271080 | Болт с шайбой | 1 |
| 10A | J901080 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4407161 | Топливный шланг | 2 |
| 13 | 4645227 | Насос | 1 |
| 13A | 4658052 | Прокладка | 1 |
| 13B | 4658053 | Странер | 1 |
| 16 | J271025 | Болт с шайбой | 2 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4381930 | Кронштейн | 1 |
| 18 | J260825 | Болт с шайбой | 4 |
| 18A | J900825 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 20 | 9242798 | Топливный шланг | 1 |
| 20A | 4610630 | Трубка | 1 |
| 20B | 4625600 | Трубка | 1 |
| 20C | 4334184 | Топливный шланг | 1 |
| 21 | 4719544 | Топливный фильтр | 1 |
| 21A | 4676385 | Топливный фильтр | 1 |
| 21A2 | 4653195 | Уплотнительное кольцо | 1 |
| 21A3 | 4653194 | Прокладка | 1 |
| 21B | 4653191 | Пробка воздушный | 1 |
| 21C | 4326742 | Трубка топливный | 4 |
| 21D | 4326740 | Болт | 4 |
| 21E | 4326741 | Прокладка | 8 |
| 21F | 4653192 | Прокладка | 1 |
| 21H | 4653189 | Корпус фильтр | 1 |
| 21I | 4653193 | Пробка дренажный | 1 |
| 21J | 4653190 | Кольцо | 1 |
| 23 | 4655884 | Виниловый шланг | 1 |
| 24 | 4681999 | Виниловый шланг | 2 |
| 25 | 4449362 | Адаптер | 2 |
| 30 | 9317443 | Топливный шланг | 1 |
| 30A | 4642039 | Топливный шланг | 1 |
| 30B | 4681239 | Трубка | 2 |
| 34 | 8123995 | Кронштейн | 1 |
| 35 | 4454522 | Топливный шланг | 1 |
| 36 | 4404652 | Топливный шланг | 1 |
| 37 | 4725406 | Адаптер | 1 |
| 38 | J271045 | Болт с шайбой | 1 |
| 38A | J901045 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | 4478378 | Шаровой клапан | 1 |
| 41 | YA60006574 | Топливный шланг | 1 |
| 41A | 4661890 | Топливный шланг | 1 |
| 41B | 4686489 | Трубка | 1 |
| 41C | 4642570 | Трубка | 1 |
| 42 | 4193816 | Зажим | 1 |
| 44 | 4723211 | Топливный фильтр | 1 |
| 44A | 4719920 | Топливный фильтр | 1 |
| 44A2 | 4687660 | Уплотнительное кольцо | 1 |
| 44A3 | 4698361 | Прокладка | 1 |
| 44B | 4698360 | Корпус фильтр | 1 |
| 44C | 4698359 | Пробка дренажный | 1 |
| 44D | 4687659 | Кольцо | 1 |
| 44E | 4687946 | Пробка | 1 |
| 44F | 4687947 | Пробка | 1 |
| 44G | 4698357 | HED | 1 |
| 44H | 4687688 | Сенсер | 1 |
| 45 | 4634911 | Трубка топливный | 2 |
| 46 | 4634979 | Манжета | 4 |
| 47 | 4634716 | Болт проушина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
