Крышка (6) — HITACHI ZX250LCN-5B

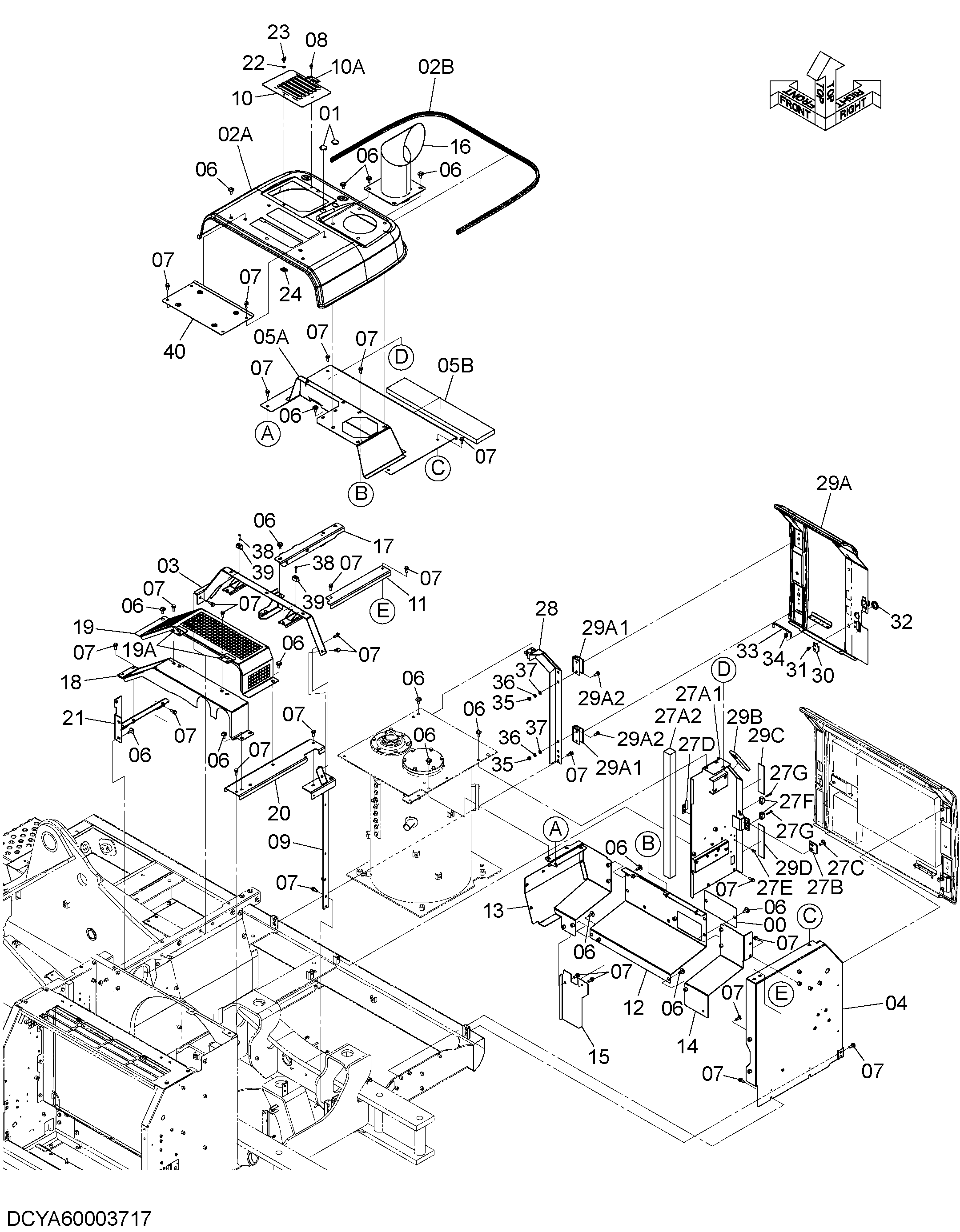

Заводская схема «Крышка (6)» для HITACHI ZX250LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4702312 | Крышка | 1 |
| 01 | 4405559 | Резиновая втулка | 2 |
| 02 | 6028871 | Крышка | 1 |
| 02A | 6028691 | Крышка | 1 |
| 02B | 4720314 | Уплотнительная окантовка | 1 |
| 03 | YA40005602 | Опора | 1 |
| 04 | 7058553 | Крышка | 1 |
| 05 | YA60000882 | Крышка | 1 |
| 05A | YA40000316 | Крышка | 1 |
| 05B | 4656900 | Резиновая прокладка | 1 |
| 06 | J281030 | Болт с шайбой | 31 |
| 06A | J901030 | Болт | 1 |
| 06B | 4486055 | Шайба | 1 |
| 07 | J271030 | Болт с шайбой | 43 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J260820 | Болт с шайбой | 2 |
| 08A | J900820 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | YA40005603 | Опора | 1 |
| 10 | YA40000817 | Крышка | 1 |
| 10A | 4405875 | Петля | 1 |
| 11 | YA00008641 | Кронштейн | 1 |
| 12 | 7057151 | Крышка | 1 |
| 13 | 7057152 | Крышка | 1 |
| 14 | 7057153 | Крышка | 1 |
| 15 | 4702316 | Крышка | 1 |
| 16 | YA40000748 | Выпускная труба | 1 |
| 17 | YA40004276 | Кронштейн | 1 |
| 18 | YA40001015 | Крышка | 1 |
| 19 | YA40001016 | Крышка | 1 |
| 19A | 4622313 | Петля | 2 |
| 20 | YA40001018 | Кронштейн | 1 |
| 21 | YA40001021 | Кронштейн | 1 |
| 22 | 4712903 | Фиксатор | 1 |
| 23 | 4712904 | Палец | 1 |
| 24 | 4712905 | Зажим | 1 |
| 27 | YA60002912 | Крышка | 1 |
| 27A | YA60006372 | Крышка | 1 |
| 27A1 | YA40002446 | Крышка | 1 |
| 27A2 | 4656521 | Резиновая прокладка | 1 |
| 27B | 4638905 | Ограничитель | 1 |
| 27C | J281030 | Болт с шайбой | 2 |
| 27C1 | J901030 | Болт | 1 |
| 27C2 | 4486055 | Шайба | 1 |
| 27D | 9765335 | Ограничитель | 1 |
| 27E | J260816 | Болт с шайбой | 2 |
| 27E1 | J900816 | Болт | 1 |
| 27E2 | A590108 | Плоская шайба | 1 |
| 27F | 4652573 | Ограничитель | 2 |
| 27G | J260635 | Болт с шайбой | 4 |
| 27G1 | J900635 | Болт | 1 |
| 27G2 | A590106 | Плоская шайба | 1 |
| 28 | YA40000157 | Опора | 1 |
| 29 | YA60002878 | Дверь | 1 |
| 29A | YA40002641 | Дверь | 1 |
| 29A1 | 3104320 | Петля | 2 |
| 29A2 | J921025 | Болт | 4 |
| 29B | 4716055 | Резиновая прокладка | 1 |
| 29C | 4716056 | Резиновая прокладка | 1 |
| 29D | 4654108 | Резиновая прокладка | 1 |
| 30 | 4642167 | Ограничитель | 1 |
| 31 | J260816 | Болт с шайбой | 2 |
| 31A | J900816 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 32 | 4211059 | Резиновая втулка | 1 |
| 33 | 4639112 | Стойка | 1 |
| 34 | 4647195 | Держатель | 1 |
| 35 | J950010 | Гайка | 4 |
| 36 | A590910 | Пружинная шайба | 4 |
| 37 | A590110 | Плоская шайба | 4 |
| 38 | J260635 | Болт с шайбой | 4 |
| 38A | J900635 | Болт | 1 |
| 38B | A590106 | Плоская шайба | 1 |
| 39 | 4652573 | Ограничитель | 2 |
| 40 | YA40004278 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
