Пилотные гидролинии (1) — HITACHI ZX250LCN-5B

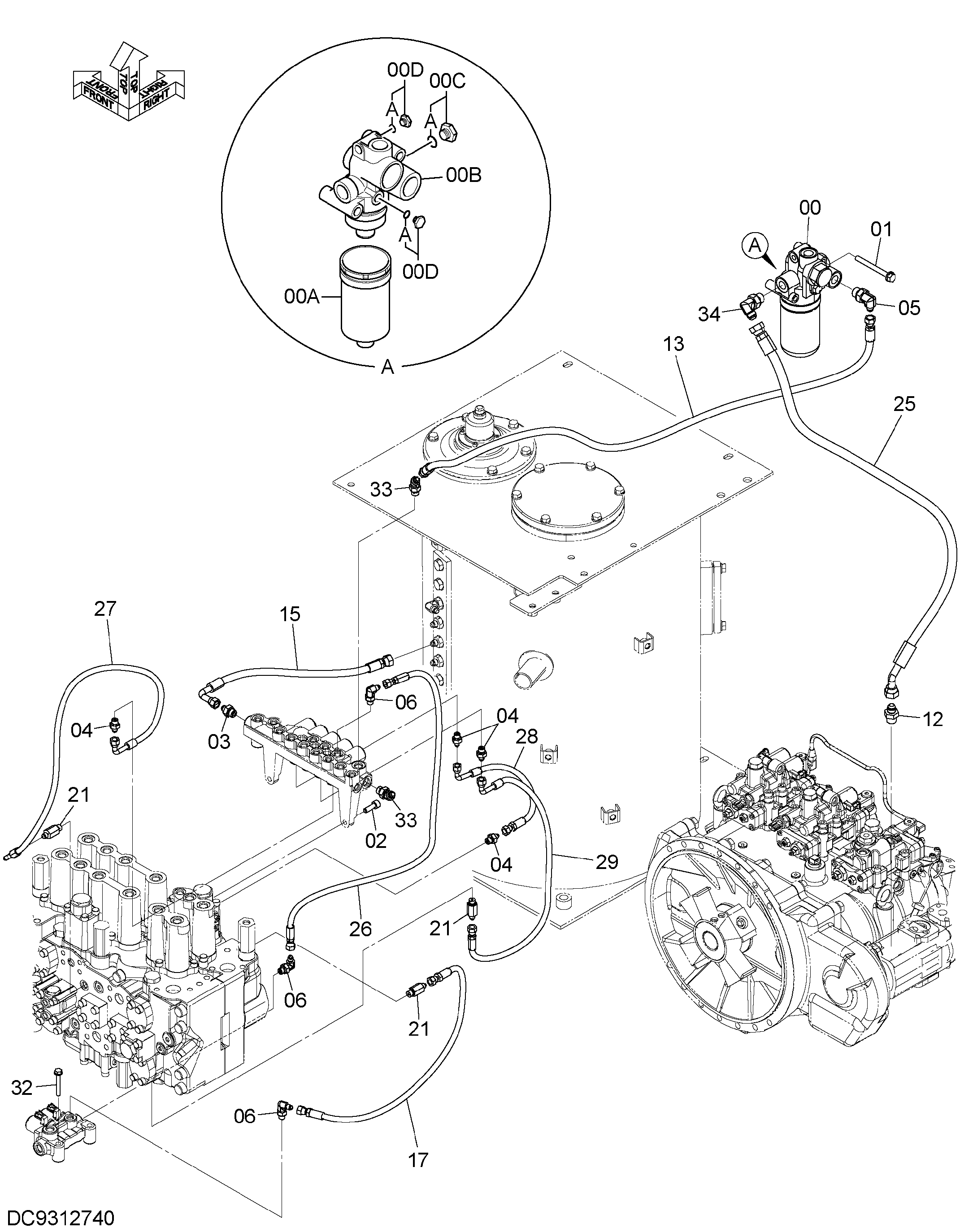

Заводская схема «Пилотные гидролинии (1)» для HITACHI ZX250LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4629717 | Масляный фильтр | 1 |
| 00A | 4630525 | Фильтрующий элемент | 1 |
| 00C | A885002 | Пробка | 1 |
| 00CA | 957366 | Уплотнительное кольцо | 1 |
| 00D | A885004 | Пробка | 2 |
| 00DA | 4506418 | Уплотнительное кольцо | 1 |
| 01 | J271000 | Болт с шайбой | 2 |
| 01A | J901000 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J781030 | Болт с внутренним шестигранником | 2 |
| 03 | A852133 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852122 | Адаптер | 4 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852343 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852322 | Угловой штуцер | 3 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852144 | Адаптер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | YA00011935 | Шланг | 1 |
| 15 | 4668205 | Шланг | 1 |
| 17 | 4693173 | Шланг | 1 |
| 21 | 4270517 | Адаптер | 3 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4667925 | Шланг | 1 |
| 26 | 4662944 | Шланг | 1 |
| 27 | YA00011936 | Шланг | 1 |
| 28 | 4724784 | Шланг | 1 |
| 29 | 4722667 | Шланг | 1 |
| 32 | J260860 | Болт с шайбой | 2 |
| 32A | J900860 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
| 33 | A852233 | Угловой штуцер | 2 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | A852344 | Угловой штуцер | 1 |
| 34A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
