Гидромолот, гидроножницы трубопроводы (2.96m рукоять)(1"X1") — HITACHI ZX250LCN-3FHCME

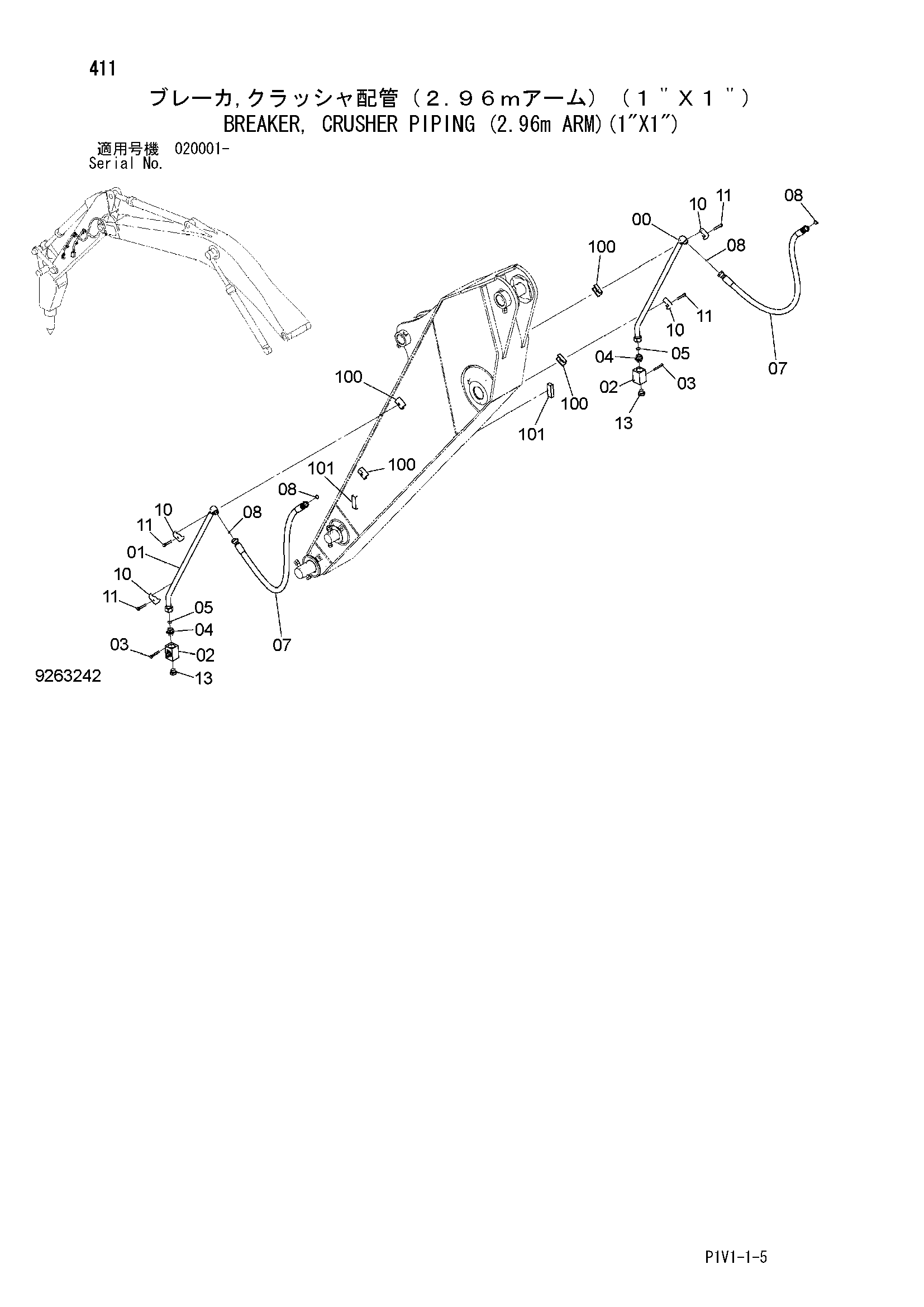

Заводская схема «Гидромолот, гидроножницы трубопроводы (2.96m рукоять)(1"X1")» для HITACHI ZX250LCN-3FHCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8084097 | Трубка | 1 |
| 01 | 8083882 | Трубка | 1 |
| 02 | 4447675 | Запорный клапан | 2 |
| 03 | J271085 | Болт с шайбой | 4 |
| 03A | J901085 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4205196 | Адаптер | 2 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 4187329 | Уплотнительное кольцо | 2 |
| 07 | 4652746 | Шланг | 2 |
| 08 | 4187328 | Уплотнительное кольцо | 4 |
| 10 | 4190127 | Хомут трубки | 4 |
| 11 | J271275 | Болт с шайбой | 4 |
| 11A | J901275 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | A885008 | Пробка | 2 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 100 | 9763817 | Седло винта | 4 |
| 101 | 4429829 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LCN-3FHCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
