2 Ходовой многофункциональный рычаг трубопроводы [NA] — HITACHI ZX250LCN-3FAMS
Заводская схема «2 Ходовой многофункциональный рычаг трубопроводы [NA]» для HITACHI ZX250LCN-3FAMS. Каталожные номера деталей, позиции, применяемость и запрос цены.

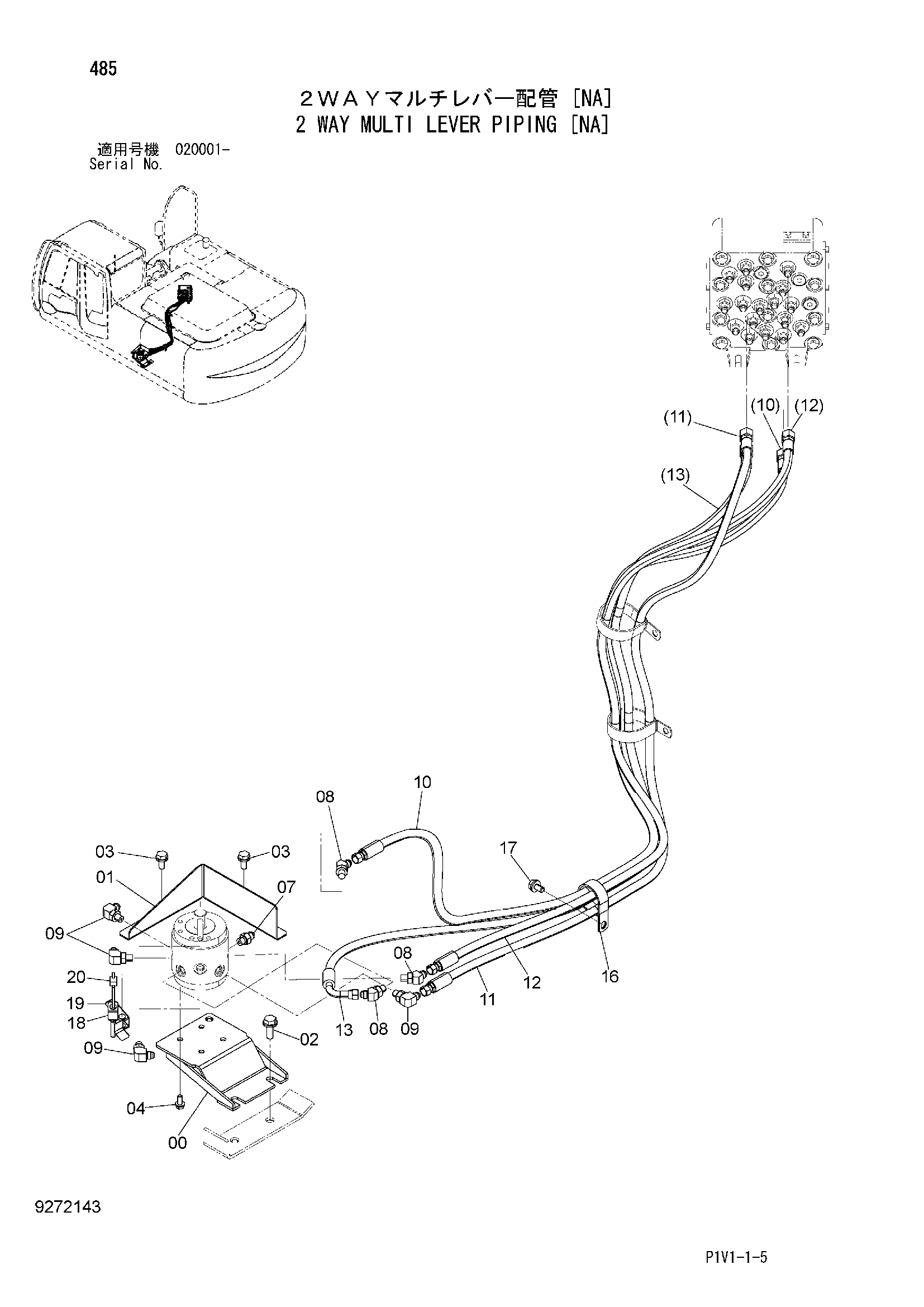

![Схема 2 Ходовой многофункциональный рычаг трубопроводы [NA] HITACHI ZX250LCN-3FAMS](/catalog-drawings/0f/0fdf469d-c21c-4695-9f33-796bafaf4778.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8107522 | Кронштейн | 1 |
| 01 | 3109199 | Кронштейн | 1 |
| 02 | J271235 | Болт с шайбой | 2 |
| 02A | J901235 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | J271030 | Болт с шайбой | 2 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J260820 | Болт с шайбой | 4 |
| 04A | J900820 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 07 | A852123 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852223 | Угловой штуцер | 3 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852323 | Угловой штуцер | 4 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4662477 | Пластиковый шланг | 1 |
| 11 | 4662479 | Пластиковый шланг | 1 |
| 12 | 4663086 | Пластиковый шланг | 1 |
| 13 | 4663083 | Шланг | 1 |
| 16 | 4190265 | Зажим | 1 |
| 17 | J271020 | Болт с шайбой | 1 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 9767321 | Кронштейн | 1 |
| 19 | 4665191 | Кронштейн | 1 |
| 20 | 4055311 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LCN-3FAMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
