Гидроцилиндр ковша — HITACHI ZX250LCK-5G

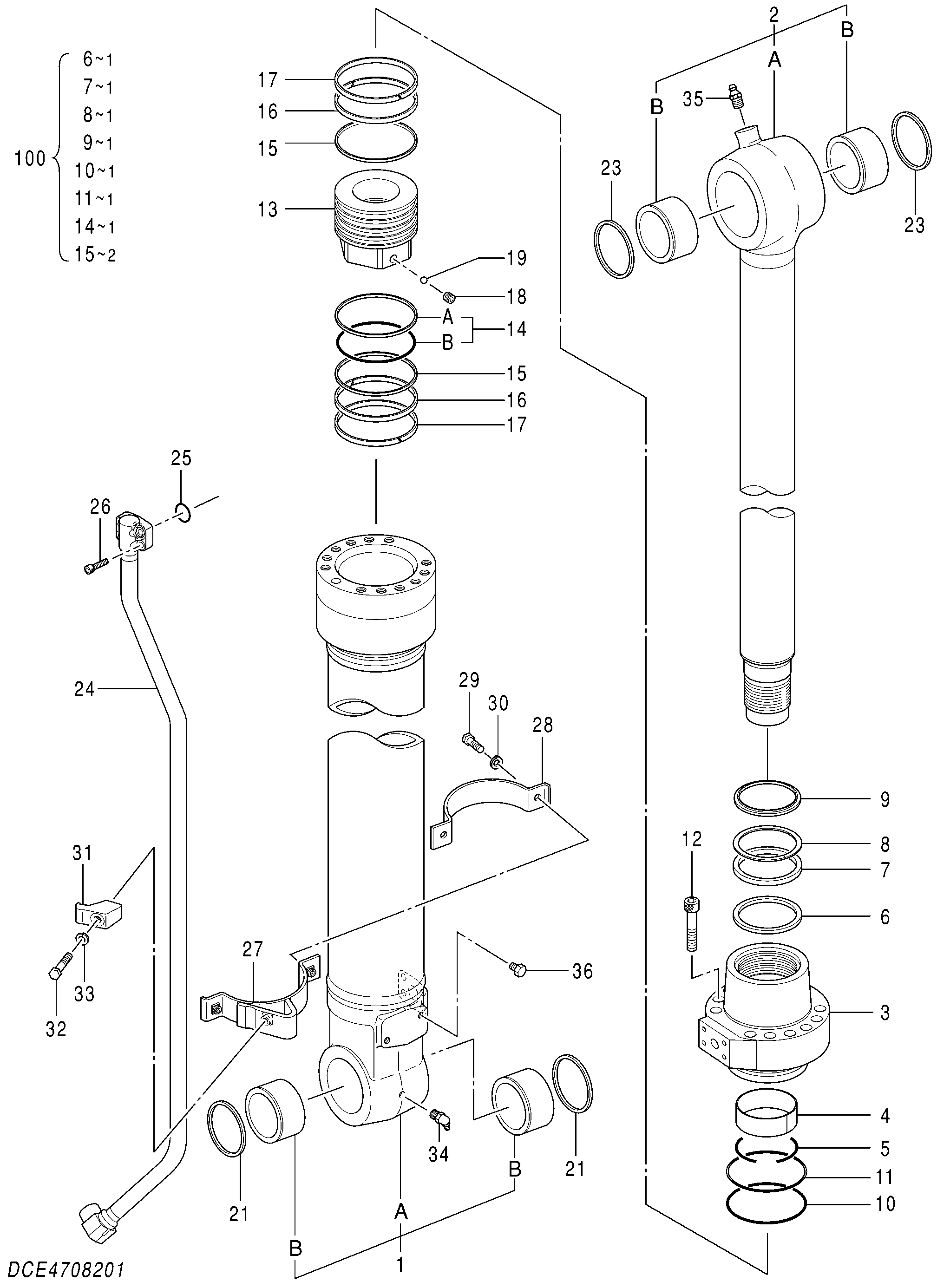

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX250LCK-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4708201 | Гидроцилиндр ковша | 1 | |
| 1 | XB00001799 | Труба гидроцилиндра | 1 |
| 1B | 4332285 | Втулка | 2 |
| 2 | 0974902 | Шток поршня | 1 |
| 2B | 4397790 | Втулка | 2 |
| 3 | 0932803 | Головка гидроцилиндра | 1 |
| 4 | 0325904 | Втулка | 1 |
| 5 | 0237407 | Кольцо | 1 |
| 6 | 1119303 | Кольцо | 1 |
| 7 | 1119304 | U-образная манжета | 1 |
| 8 | 0237419 | Опорное кольцо | 1 |
| 9 | 4729049 | Грязесъёмное кольцо | 1 |
| 10 | A811125 | Уплотнительное кольцо | 1 |
| 11 | 0409906 | Опорное кольцо | 1 |
| 12 | M341880 | Болт с внутренним шестигранником | 12 |
| 13 | 0974910 | Поршень | 1 |
| 14 | 0254305 | Уплотнительное кольцо | 1 |
| 15 | 0409911 | Опорное кольцо | 2 |
| 16 | 0974906 | Направляющее кольцо | 2 |
| 17 | 0254309 | Кольцо | 2 |
| 18 | 0352715 | Установочный винт | 1 |
| 19 | 0104404 | Шарик | 1 |
| 21 | 4067902 | Пылезащитное уплотнение | 2 |
| 23 | 4067901 | Пылезащитное уплотнение | 2 |
| 24 | 0974908 | Трубка | 1 |
| 25 | 4506430 | Уплотнительное кольцо | 1 |
| 26 | M341030 | Болт с внутренним шестигранником | 4 |
| 27-33 | 0974911 | Комплект лента | 1 |
| 27 | 0974909 | Лента | 1 |
| 28 | 0409920 | Лента | 1 |
| 29 | J901035 | Болт | 2 |
| 30 | A590910 | Пружинная шайба | 2 |
| 31 | 0309021 | Хомут трубки | 1 |
| 32 | 0667013 | Болт | 1 |
| 33 | 0208516 | Пружинная шайба | 1 |
| 34 | XB00001092 | Пресс-маслёнка | 1 |
| 35 | J75481 | Пресс-маслёнка | 1 |
| 36 | 0409110 | Болт | 2 |
| 100 | YA00006592 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LCK-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
