K стрела — HITACHI ZX250LCK-3G

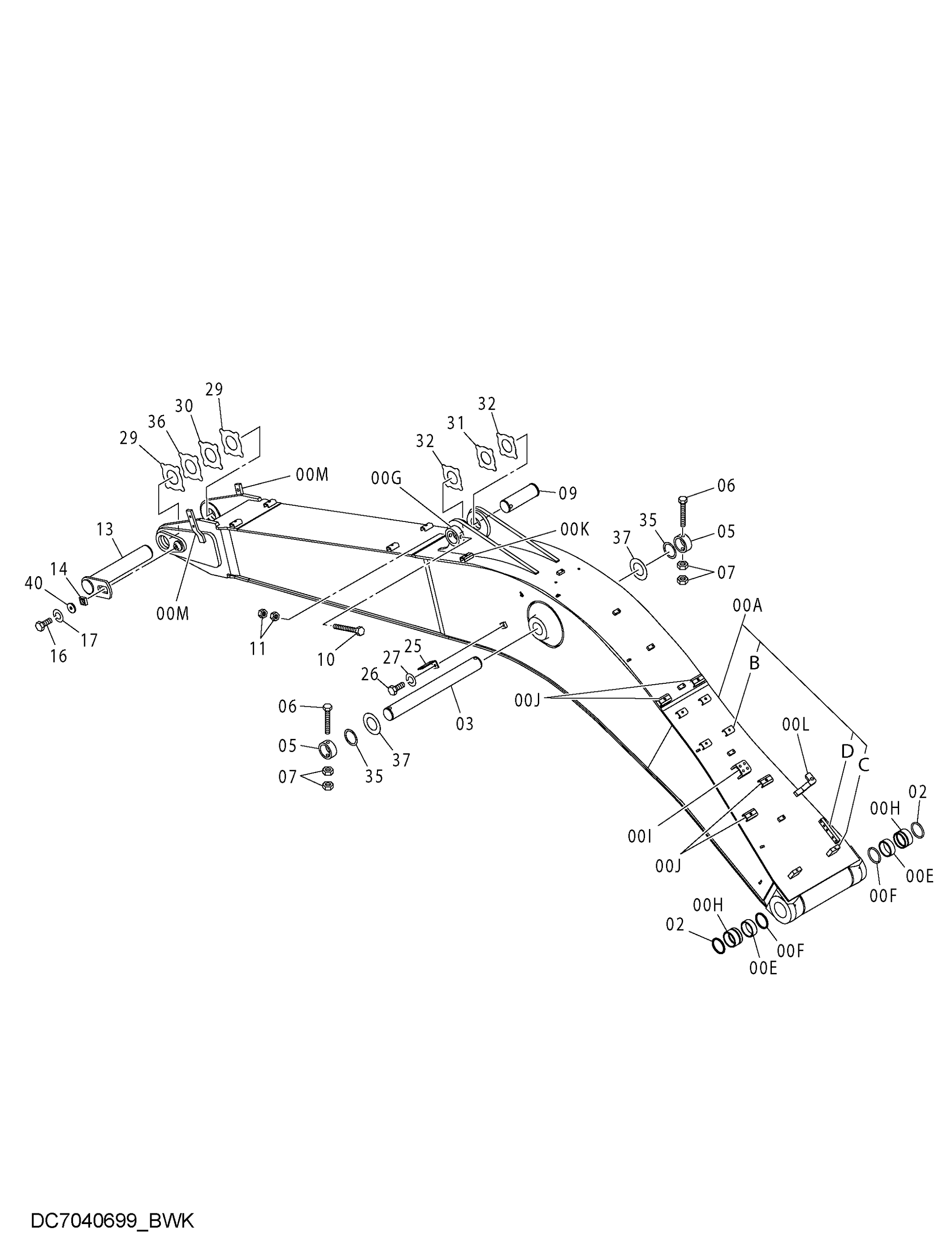

Заводская схема «K стрела» для HITACHI ZX250LCK-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00B | 9738322 | Седло винта | 10 |
| 00C | 4334594 | Седло винта | 2 |
| 00D | 4208631 | Блок | 1 |
| 00E | 4364501 | Втулка | 2 |
| 00F | 4074008 | Пылезащитное уплотнение | 2 |
| 00G | 4434956 | Ограничитель | 1 |
| 00H | 4443885 | Втулка | 2 |
| 00I | 4435018 | Седло винта | 1 |
| 00J | 9749940 | Седло винта | 4 |
| 00K | 9749939 | Седло винта | 2 |
| 00L | 9755622 | Кронштейн | 1 |
| 00M | 9756008 | Кронштейн | 2 |
| 02 | 4074008 | Пылезащитное уплотнение | 2 |
| 03 | 3038444 | Палец | 1 |
| 05 | 4067720 | Ограничитель | 2 |
| 06 | 4435126 | Стопорный палец | 2 |
| 07 | J950020 | Гайка | 4 |
| 09 | 3088751 | Палец | 1 |
| 10 | 4435128 | Стопорный палец | 1 |
| 11 | J950022 | Гайка | 2 |
| 13 | 8080781 | Палец | 1 |
| 14 | 4424425 | Блок | 1 |
| 16 | J921840 | Болт | 1 |
| 17 | J257218 | Пружинная шайба | 1 |
| 25 | 4224631 | Кронштейн | 1 |
| 26 | J901425 | Болт | 1 |
| 27 | A590914 | Пружинная шайба | 1 |
| 29 | 4445638 | Упорная пластина | 2 |
| 30 | 4445639 | Упорная пластина | 1 |
| 31 | 4444285 | Упорная пластина | 1 |
| 32 | 4444284 | Упорная пластина | 2 |
| 35 | 4444755 | Упорная пластина | 2 |
| 36 | 4460372 | Упорная пластина | 1 |
| 37 | 4476062 | Упорная пластина | 2 |
| 40 | 4640621 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LCK-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
