Крышка (1) — HITACHI ZX250LCK-3G

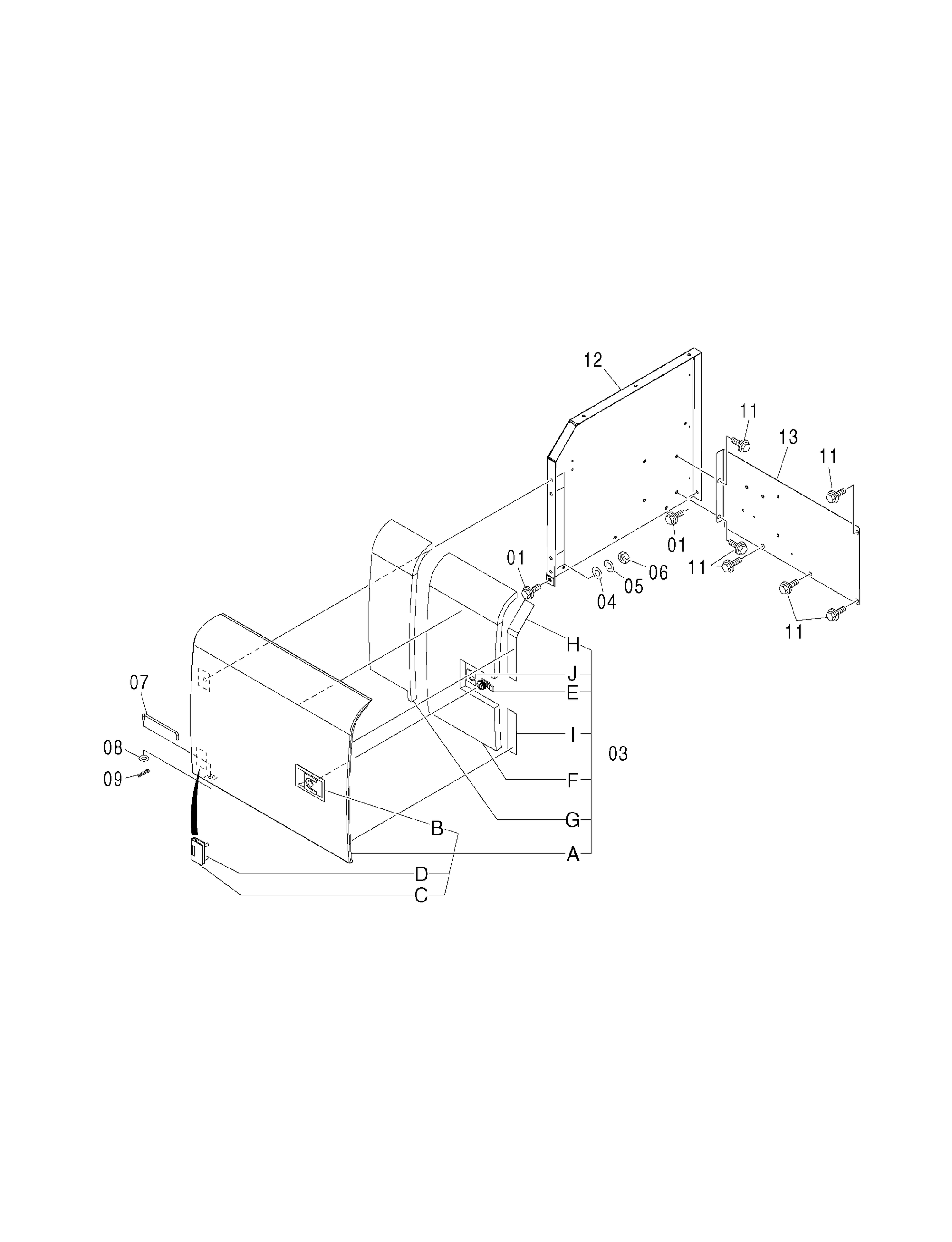

Заводская схема «Крышка (1)» для HITACHI ZX250LCK-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 7038425 | Дверь | 1 |
| 03A | 5007088 | Дверь | 1 |
| 03B | 4409395 замена: 4409394 | Замок | 1 |
| 03B | 4409394 | Дверь блокировка | 1 |
| 03C | 4445380 | Петля | 2 |
| 03D | J901025 | Болт | 4 |
| 03E | 4409396 | Гидроцилиндр. блокировка | 1 |
| 03E | 4409394 | Дверь блокировка | 1 |
| 03F | 4436648 | Резиновая прокладка | 1 |
| 03G | 4438027 | Резиновая прокладка | 1 |
| 03H | 4453760 | Резиновая прокладка | 1 |
| 03I | 4453765 | Резиновая прокладка | 1 |
| 03J | 4461342 | Зажим | 1 |
| 04 | A590110 | Плоская шайба | 4 |
| 05 | A590910 | Пружинная шайба | 4 |
| 06 | J950010 | Гайка | 4 |
| 07 | 4341788 | Стойка | 1 |
| 08 | A590108 | Плоская шайба | 1 |
| 09 | 4022697 | Стопорный палец | 1 |
| 11 | J281030 | Болт с шайбой | 6 |
| 11A | J901030 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 12 | 7035539 | Крышка | 1 |
| 13 | 8083393 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LCK-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
