Радиатор — HITACHI ZX250LCH-5G

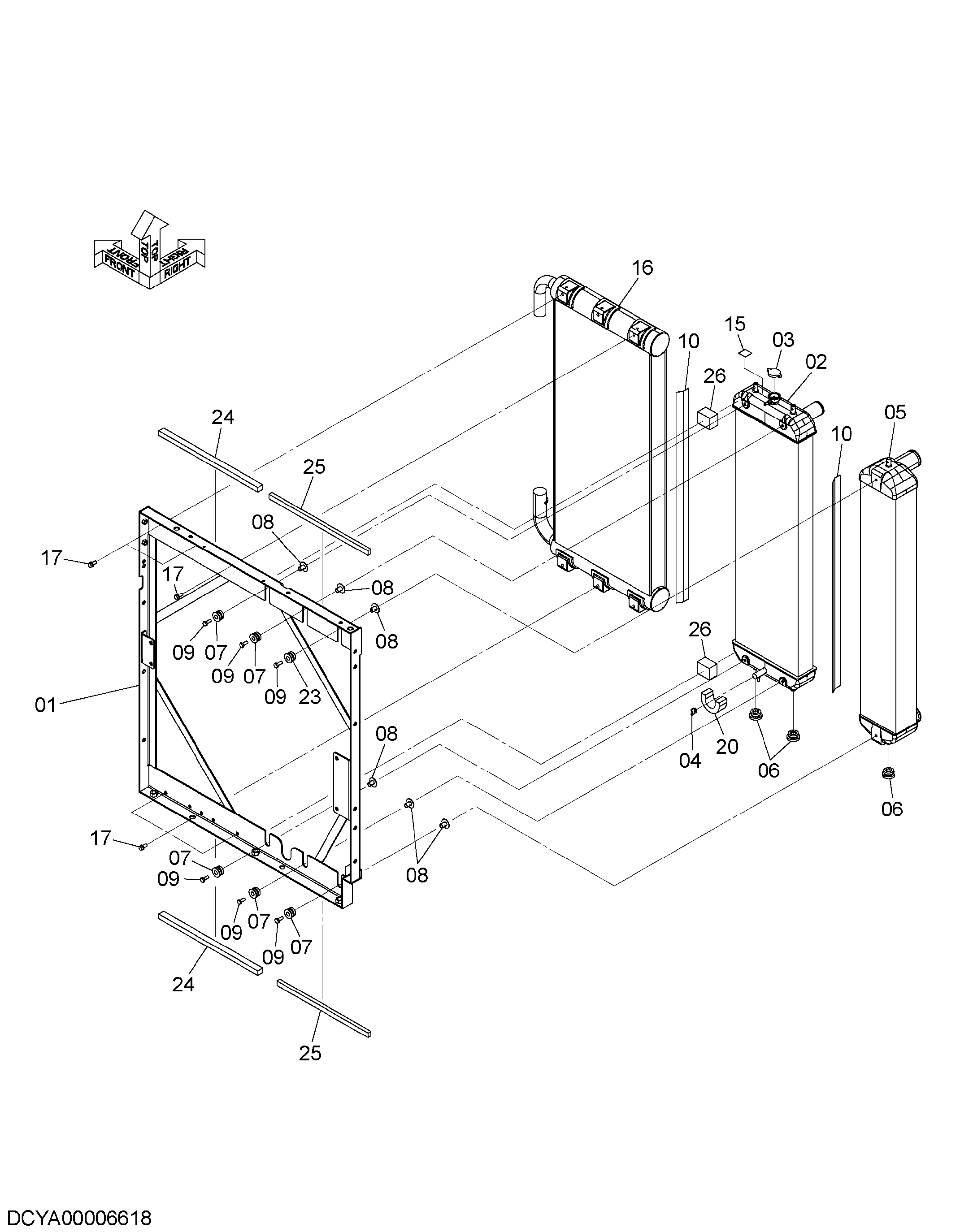

Заводская схема «Радиатор» для HITACHI ZX250LCH-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA00006618 | Радиатор | 1 | |
| 01 | XB00002520 | Рама | 1 |
| 02 | XB00002521 | Коре радиатор | 1 |
| 03 | 4650360 | Колпачок | 1 |
| 04 | 4655627 | Пробка | 1 |
| 05 | XB00002522 | Интеркоолер | 1 |
| 06 | 4655625 | Резиновая прокладка | 3 |
| 07 | 4655624 | Резиновая прокладка | 5 |
| 08 | 4655623 | Втулка | 6 |
| 09 | 4655622 | Болт | 6 |
| 10 | 4698464 | Манжета | 2 |
| 15 | XB00001937 | Информационная табличка | 1 |
| 16 | XB00002523 | Масляный радиатор | 1 |
| 17 | YA00011063 | Болт | 6 |
| 20 | XB00001940 | Манжета | 1 |
| 23 | 4655612 | Резиновая прокладка | 1 |
| 24 | XB00001942 | Манжета | 2 |
| 25 | XB00001943 | Манжета | 2 |
| 26 | XB00001944 | Манжета | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LCH-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
