Электрооборудование (C) — HITACHI ZX250LCH-3G

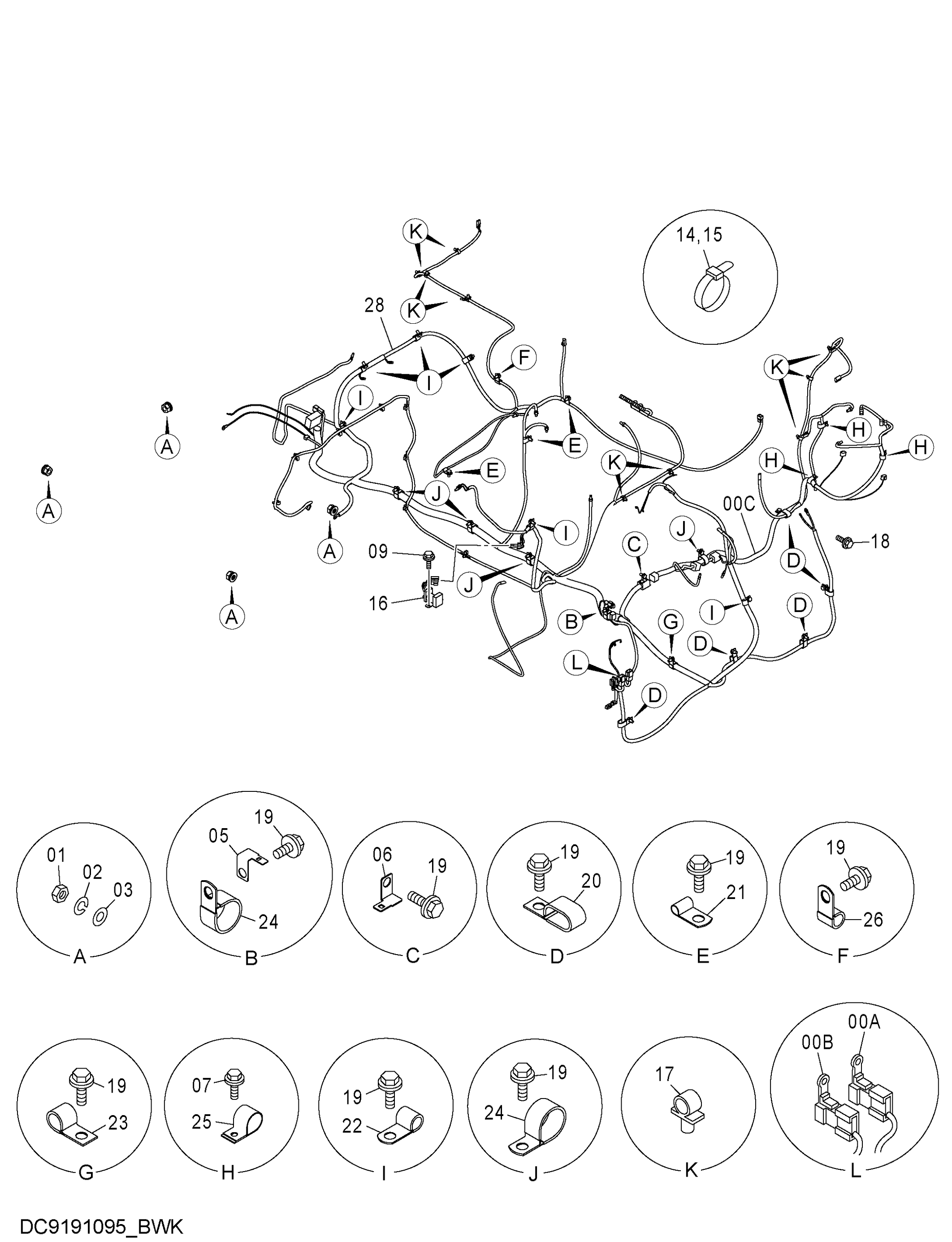

Заводская схема «Электрооборудование (C)» для HITACHI ZX250LCH-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J950010 | Гайка | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 03 | A590110 | Плоская шайба | 4 |
| 05 | 4257159 | Кронштейн | 1 |
| 06 | 4418301 | Кронштейн | 1 |
| 07 | J260616 | Болт с шайбой | 3 |
| 07A | J900616 | Болт | 1 |
| 07B | A590106 | Плоская шайба | 1 |
| 09 | J260816 | Болт с шайбой | 2 |
| 09A | J900816 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 14 | 4055311 | Ленточный зажим | 7 |
| 15 | 4055312 | Ленточный зажим | 1 |
| 16 | 4452158 | Реле | 1 |
| 17 | 4449250 | Зажим | 9 |
| 18 | J271030 | Болт с шайбой | 1 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | J271020 | Болт с шайбой | 22 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 4190282 | Зажим | 5 |
| 21 | 4190261 | Зажим | 3 |
| 22 | 4190273 | Зажим | 6 |
| 23 | 4190263 | Зажим | 1 |
| 24 | 4190264 | Зажим | 5 |
| 25 | 4450494 | Зажим | 3 |
| 26 | 4190275 | Зажим | 1 |
| 28 | 0004776 | Жгут проводов | 1 |
| 28A | 4423418 | Фусибле-линк | 1 |
| 28B | 4315323 | Фусибле-линк | 1 |
| 28C | 4460140 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LCH-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
