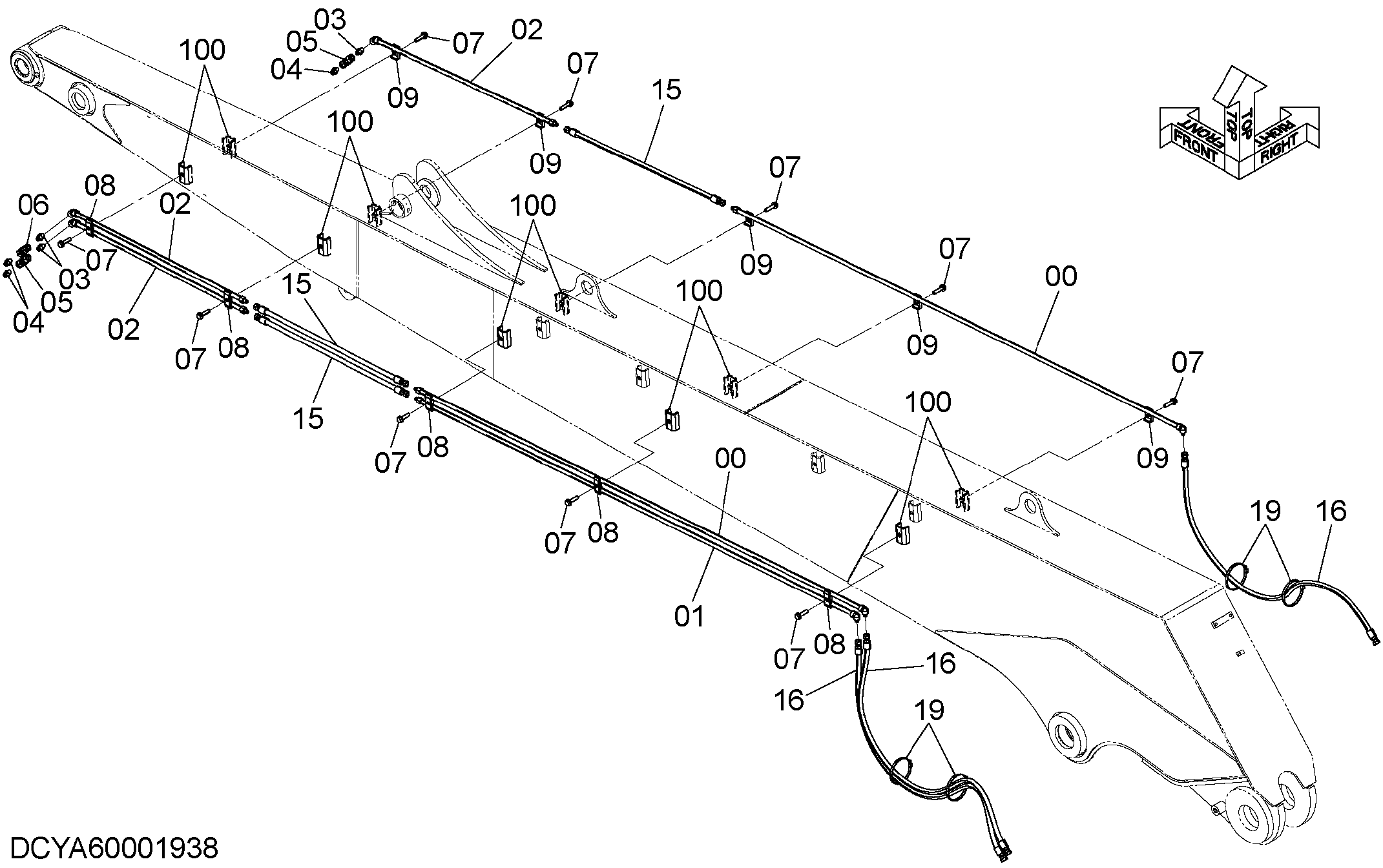

Вспомогательный трубопроводы (рукоять)(тип H15LD) — HITACHI ZX250LC-5B
Заводская схема «Вспомогательный трубопроводы (рукоять)(тип H15LD)» для HITACHI ZX250LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40006938 | Трубка | 2 |
| 01 | YA40006939 | Трубка | 1 |
| 02 | 9768698 | Трубка | 3 |
| 03 | 94-1702 | Адаптер | 3 |
| 04 | 94-1302 | Адаптер | 3 |
| 05 | 4059552 | Самоуплотняющееся соединение | 2 |
| 05A | 4644532 | Пылезащитный колпачок | 1 |
| 05B | 4644533 | Пылезащитный колпачок | 1 |
| 06 | 4232933 | Самоуплотняющееся соединение | 1 |
| 06A | 4644532 | Пылезащитный колпачок | 1 |
| 06B | 4644533 | Пылезащитный колпачок | 1 |
| 07 | J271250 | Болт с шайбой | 10 |
| 07A | J901250 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 4189858 | Хомут трубки | 5 |
| 09 | 4190124 | Хомут трубки | 5 |
| 15 | 4623354 | Шланг | 3 |
| 16 | 4489201 | Шланг | 3 |
| 19 | 4121859 | Ленточный зажим | 4 |
| 100 | 9765301 | Седло винта | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
