Гидромолот, гидроножницы трубопроводы (основной)(1) — HITACHI ZX250LC-5B

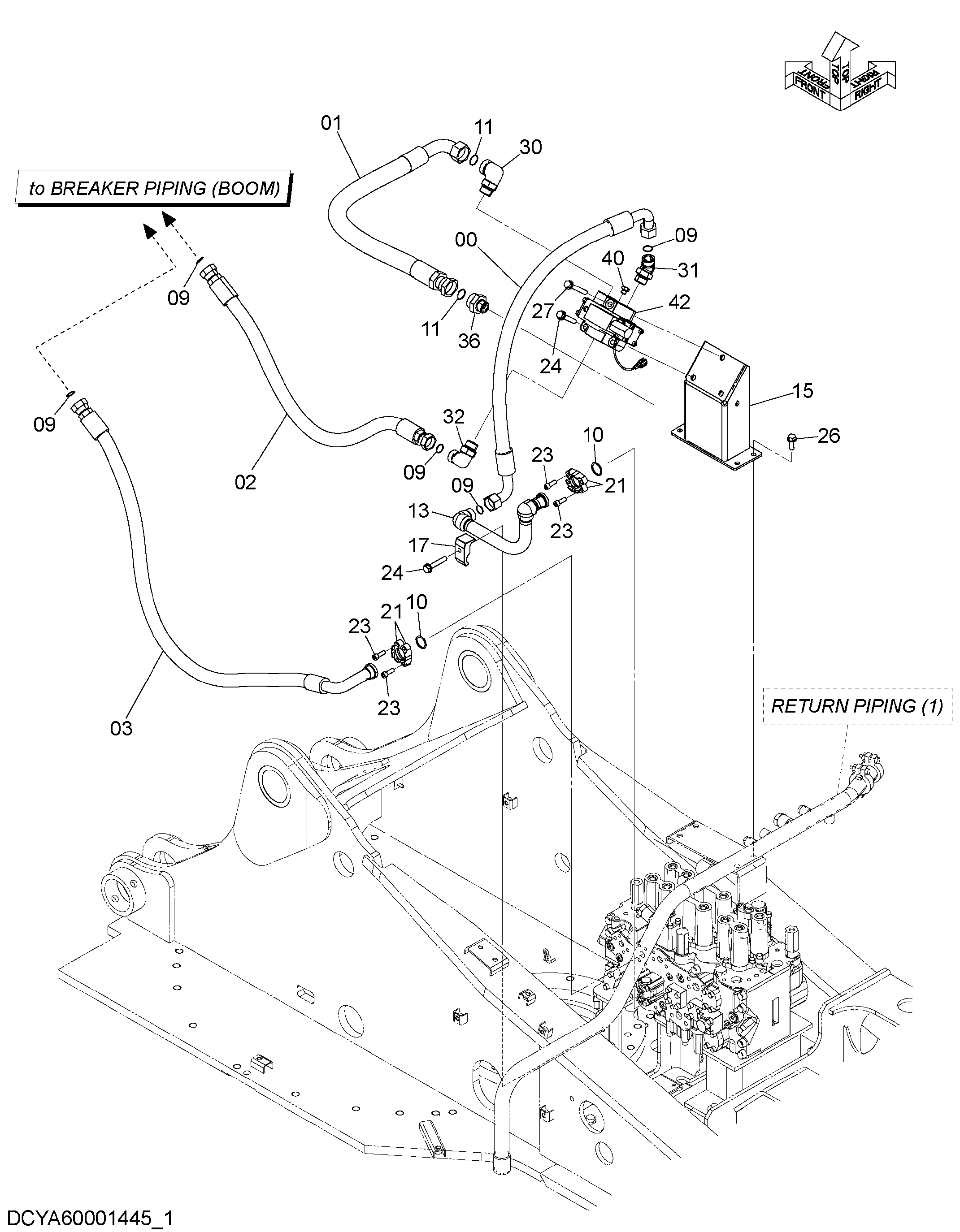

Заводская схема «Гидромолот, гидроножницы трубопроводы (основной)(1)» для HITACHI ZX250LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00002107 | Шланг | 1 |
| 01 | 4626594 | Шланг | 1 |
| 02 | YA60008492 | В сборе шланг | 1 |
| 02A | 4455436 | Шланг | 1 |
| 02B | 4327294 | Защитный кожух | 3 |
| 03 | 9263210 | В сборе шланг | 1 |
| 03A | 4638014 | Шланг | 1 |
| 03B | 4327294 | Защитный кожух | 3 |
| 09 | 4187328 | Уплотнительное кольцо | 5 |
| 10 | 966993 | Уплотнительное кольцо | 2 |
| 11 | 4187329 | Уплотнительное кольцо | 2 |
| 13 | 8120165 | Трубка | 1 |
| 15 | YA40001381 | Кронштейн | 1 |
| 17 | 4190127 | Хомут трубки | 1 |
| 21 | 962453 | Разъёмный фланец | 4 |
| 23 | J781030 | Болт с внутренним шестигранником | 8 |
| 24 | J271270 | Болт с шайбой | 3 |
| 24A | J901270 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 26 | J271235 | Болт с шайбой | 4 |
| 26A | J901235 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | J271290 | Болт с шайбой | 1 |
| 27A | J901290 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 30 | A853380 | Угловой штуцер | 1 |
| 30A | 4506429 | Уплотнительное кольцо | 1 |
| 31 | A853288 | Угловой штуцер | 1 |
| 31A | 4506429 | Уплотнительное кольцо | 1 |
| 32 | A853388 | Угловой штуцер | 1 |
| 32A | 4506429 | Уплотнительное кольцо | 1 |
| 36 | A853180 | Адаптер | 1 |
| 36A | 4506429 | Уплотнительное кольцо | 1 |
| 40 | A885002 | Пробка | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4713713 | Клапан селектор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
