H ковш 1.0m3 (JIS 94) — HITACHI ZX250LC-5B

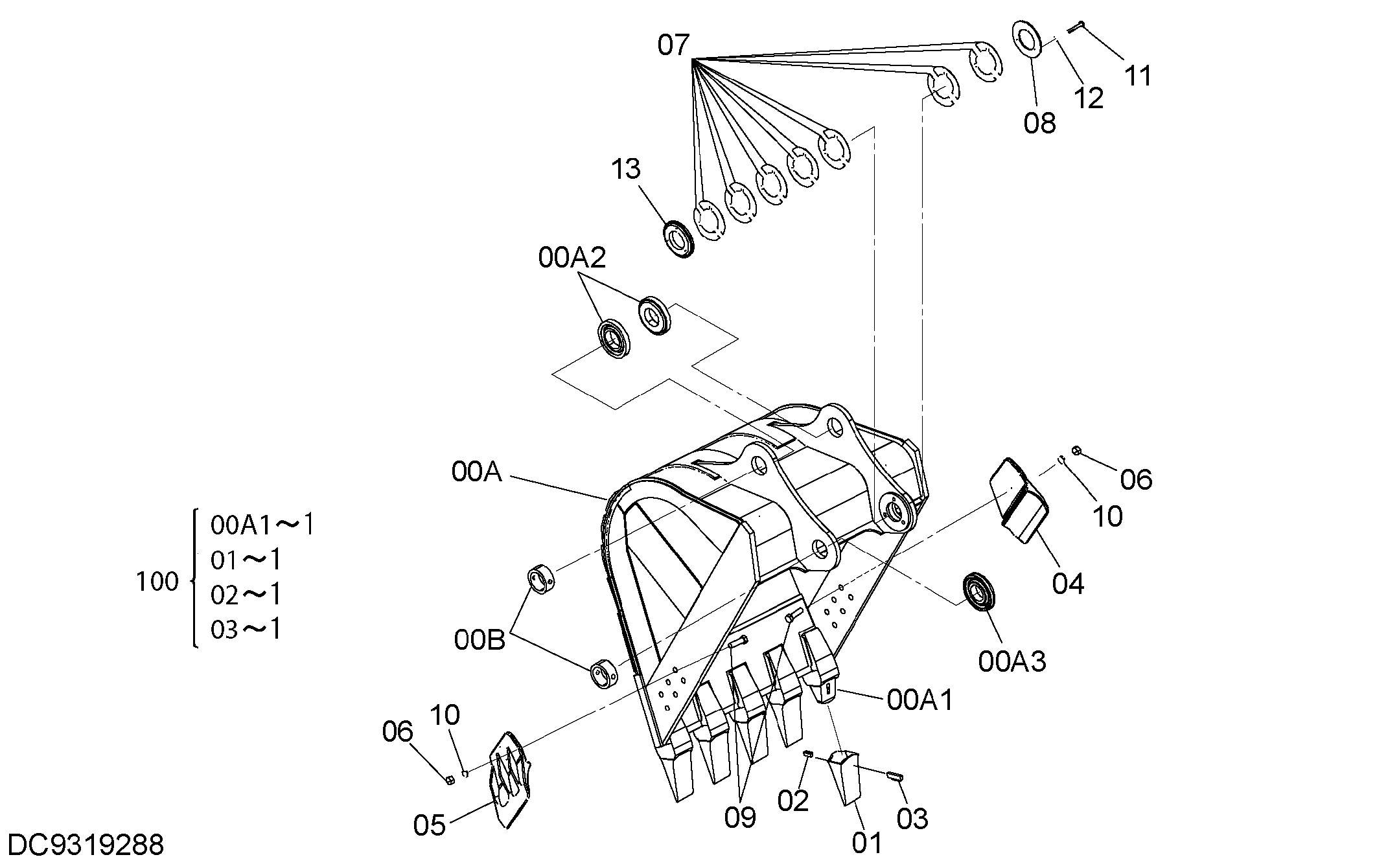

Заводская схема «H ковш 1.0m3 (JIS 94)» для HITACHI ZX250LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9319288 | Ковш | 1 | |
| 00 | 8123582 | Ковш | 1 |
| 00A | 5013343 | Ковш | 1 |
| 00A1 | 4437208 | Адаптер зуба | 5 |
| 00A2 | 4225803 | Бобышка | 2 |
| 00A3 | 4445242 | Бобышка | 1 |
| 00B | 4067720 | Ограничитель | 2 |
| 01 | 4512365 | Коронка зуба | 5 |
| 02 | 4501625 | Резиновый фиксатор | 5 |
| 03 | 4512366 | Стопорный палец | 5 |
| 04 | 2021232 | Боковой резец | 1 |
| 05 | 2021233 | Боковой резец | 1 |
| 06 | J951022 | Гайка | 12 |
| 07 | 4275784 | Регулировочная шайба | 14 |
| 08 | 4275783 | Пластина | 1 |
| 09 | J932275 | Болт | 12 |
| 10 | A590922 | Пружинная шайба | 12 |
| 11 | J901485 | Болт | 3 |
| 12 | A590914 | Пружинная шайба | 3 |
| 13 | 4445246 | Бобышка | 1 |
| 100 | 9205905 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
