Электромагнитный клапан — HITACHI ZX250LC-5B

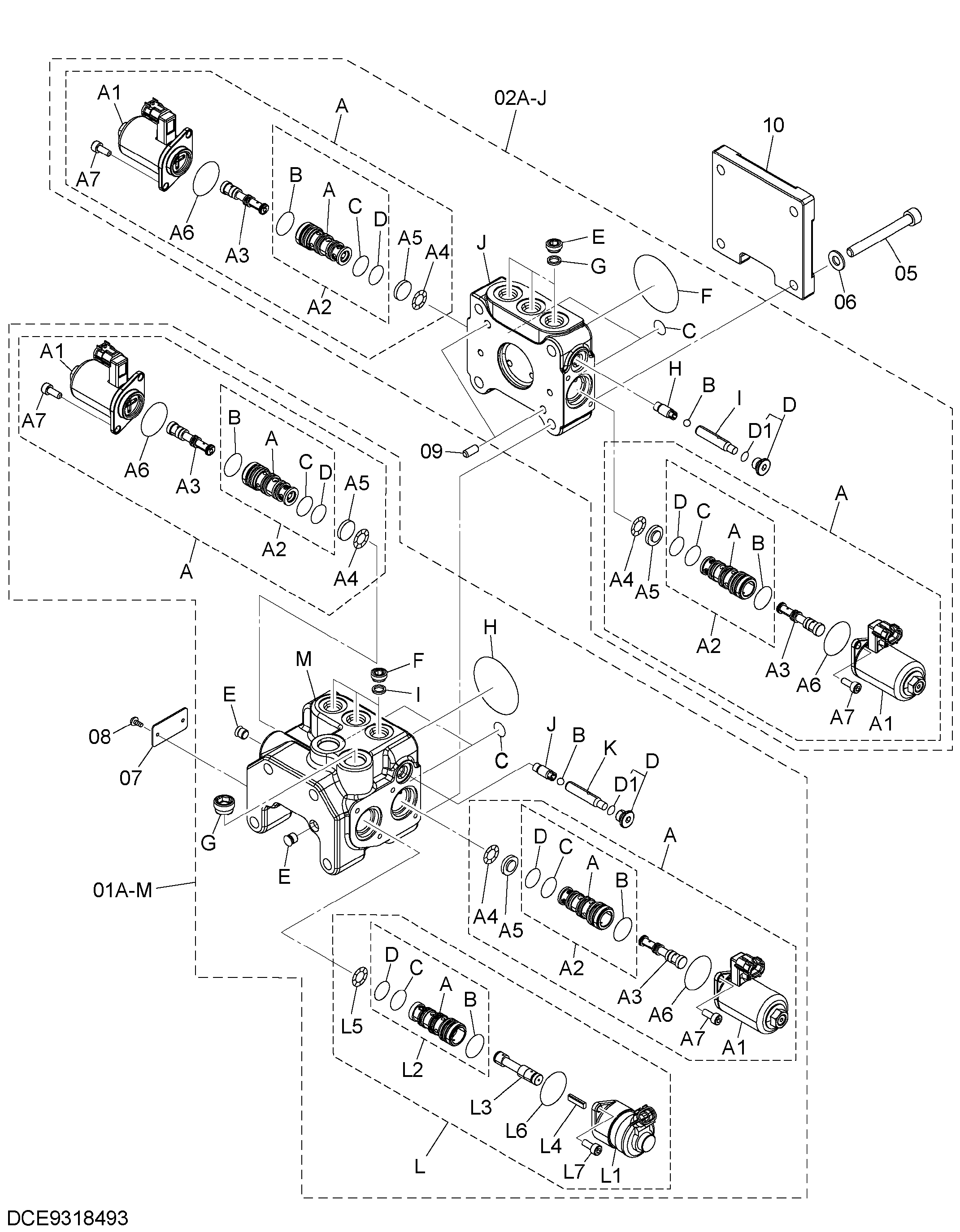

Заводская схема «Электромагнитный клапан» для HITACHI ZX250LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9318493 | Электромагнитный клапан | 1 | |
| 01A-M | 9318491 | Электромагнитный клапан | 1 |
| 01A | 9314145 | Электромагнитный клапан | 2 |
| 01A2B | 4484116 | Уплотнительное кольцо | 1 |
| 01A2C | 4484118 | Уплотнительное кольцо | 1 |
| 01A2D | 4185600 | Уплотнительное кольцо | 1 |
| 01A6 | 4484114 | Уплотнительное кольцо | 1 |
| 01A7 | J780512 | Болт с внутренним шестигранником | 2 |
| 01B | 4602182 | Шарик | 1 |
| 01C | 939356 | Уплотнительное кольцо | 2 |
| 01D | 9089484 | Пробка | 1 |
| 01D1 | 4506408 | Уплотнительное кольцо | 1 |
| 01F | 9761179 | Пробка | 3 |
| 01G | 9228828 | Пробка | 1 |
| 01H | A810050 | Уплотнительное кольцо | 1 |
| 01I | 4666096 | Пластина | 3 |
| 01J | 4654403 | Сиденье | 1 |
| 01K | 4654404 | Сиденье | 1 |
| 01L | YB60000134 | Электромагнитный клапан | 1 |
| 01L2B | 4185600 | Уплотнительное кольцо | 1 |
| 01L2C | 4484118 | Уплотнительное кольцо | 1 |
| 01L2D | 4484116 | Уплотнительное кольцо | 1 |
| 01L6 | 4484114 | Уплотнительное кольцо | 1 |
| 01L7 | M340513 | Болт с внутренним шестигранником | 1 |
| 02A-J | 9318492 | Электромагнитный клапан | 1 |
| 02A | 9314145 | Электромагнитный клапан | 2 |
| 02A2B | 4484116 | Уплотнительное кольцо | 1 |
| 02A2C | 4484118 | Уплотнительное кольцо | 1 |
| 02A2D | 4185600 | Уплотнительное кольцо | 1 |
| 02A6 | 4484114 | Уплотнительное кольцо | 1 |
| 02A7 | J780512 | Болт с внутренним шестигранником | 2 |
| 02B | 4602182 | Шарик | 1 |
| 02C | 939356 | Уплотнительное кольцо | 2 |
| 02D | 9089484 | Пробка | 1 |
| 02D1 | 4506408 | Уплотнительное кольцо | 1 |
| 02E | 9761179 | Пробка | 3 |
| 02F | A810050 | Уплотнительное кольцо | 1 |
| 02G | 4666096 | Пластина | 3 |
| 02H | 4654403 | Сиденье | 1 |
| 02I | 4654404 | Сиденье | 1 |
| 05 | 4669076 | Болт с внутренним шестигранником | 4 |
| 06 | 4669080 | Шайба | 4 |
| 08 | M491832 | Приводной винт | 2 |
| 09 | J400613 | Установочный штифт | 2 |
| 10 | 3107707 | Пластина концевой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
