Гидроцилиндр рукояти — HITACHI ZX250LC-5B

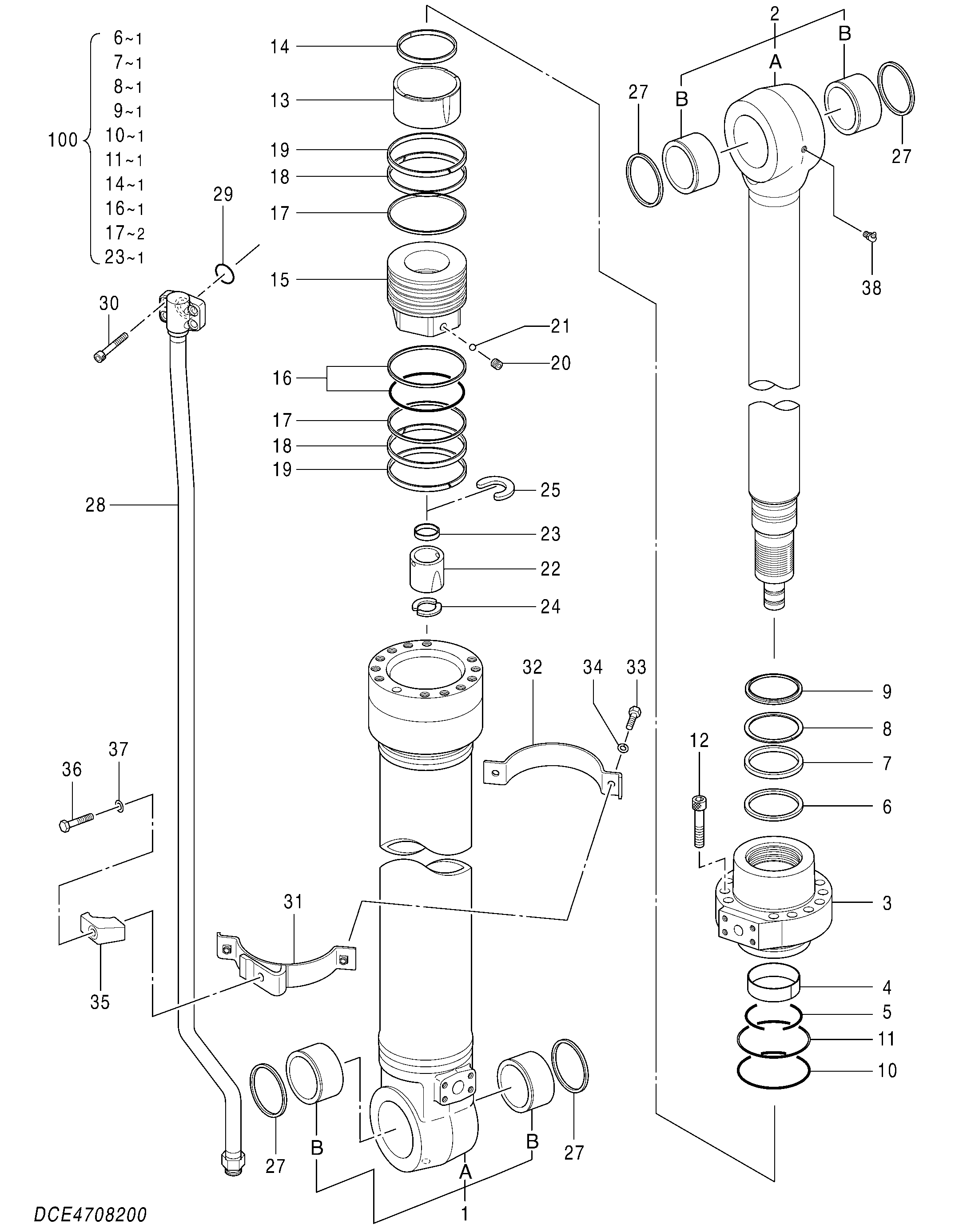

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX250LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4708200	Гидроцилиндр рукояти	1
1	XB00001792	Труба гидроцилиндра	1
1B	4397790	Втулка	2
2	XB00001794	Шток поршня	1
2B	4397790	Втулка	2
3	0974305	Головка гидроцилиндра	1
4	0836104	Втулка	1
5	0208504	Кольцо	1
6	0836115	Кольцо	1
7	1112704	У-ринг	1
8	0836107	Опорное кольцо	1
9	XB00001796	Грязесъёмное кольцо	1
10	A811135	Уплотнительное кольцо	1
11	0679904	Опорное кольцо	1
12	M341880	Болт с внутренним шестигранником	12
13	XB00001797	Кольцо амортизатор	1
14	0956612	Уплотнение амортизатор	1
15	0974315	Поршень	1
16	0224106	Уплотнительное кольцо	1
17	0880605	Опорное кольцо	2
18	0960302	Направляющее кольцо	2
19	0224108	Кольцо	2
20	0352715	Установочный винт	1
21	0104404	Шарик	1
22	0974309	Амортизирующий подшипник	1
23	0937410	Уплотнение амортизатор	1
24	0492212	Ограничитель	2
25	0492213	Стопорное кольцо	1
27	4067901	Пылезащитное уплотнение	4
28	4675716	Трубка	1
29	984614	Уплотнительное кольцо	1
30	M341236	Болт с внутренним шестигранником	4
31-37	1110302	Лента	1
31	0974314	Лента	1
32	0373419	Лента	1
33	J901035	Болт	2
34	A590910	Пружинная шайба	2
35	0309021	Хомут трубки	1
36	0667013	Болт	1
37	0208516	Пружинная шайба	1
38	XB00001092	Пресс-маслёнка	1
100	YA00006591	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
