Гидролинии рабочего оборудования (2P-BOOM) — HITACHI ZX250LC-5B

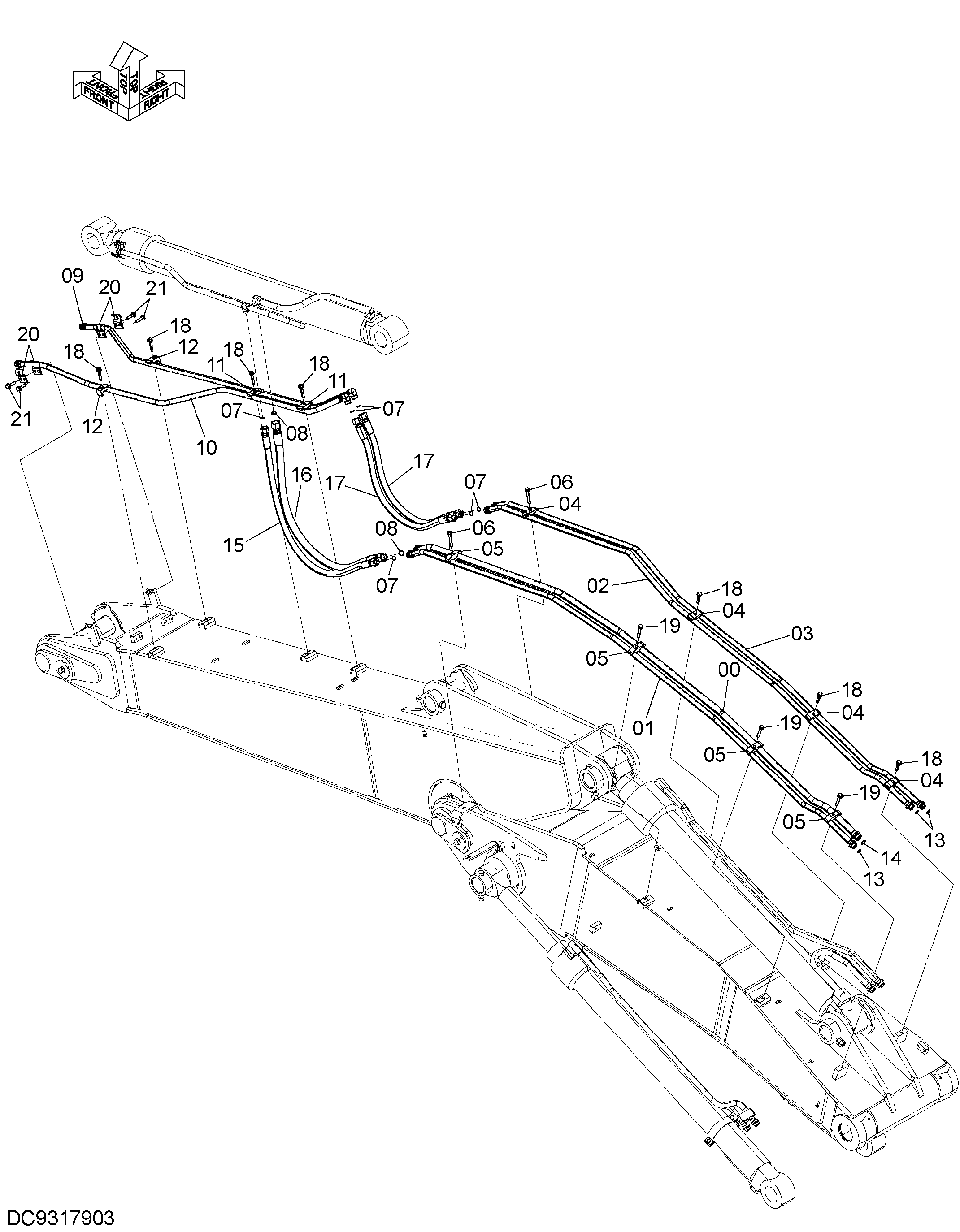

Заводская схема «Гидролинии рабочего оборудования (2P-BOOM)» для HITACHI ZX250LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8101763 | Трубка | 1 |
| 01 | 8123593 | Трубка | 1 |
| 02 | 8101764 | Трубка | 1 |
| 03 | 8123594 | Трубка | 1 |
| 04 | 4189859 | Хомут трубки | 4 |
| 05 | 4153488 | Хомут трубки | 4 |
| 06 | J271280 | Болт с шайбой | 2 |
| 06A | J901280 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 6 |
| 08 | 4187328 | Уплотнительное кольцо | 2 |
| 09 | 8123273 | Трубка | 1 |
| 10 | 8123272 | Трубка | 1 |
| 11 | 4189859 | Хомут трубки | 2 |
| 12 | 4190126 | Хомут трубки | 2 |
| 13 | 4187308 | Уплотнительное кольцо | 3 |
| 14 | 4187328 | Уплотнительное кольцо | 1 |
| 15 | 4639401 | Шланг | 1 |
| 16 | 4643874 | Шланг | 1 |
| 17 | 4642499 | Шланг | 2 |
| 18 | J271265 | Болт с шайбой | 7 |
| 18A | J901265 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | J271275 | Болт с шайбой | 3 |
| 19A | J901275 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 20 | 4710793 | Хомут трубки | 4 |
| 21 | J271250 | Болт с шайбой | 4 |
| 21A | J901250 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
