Кондиционер (2) — HITACHI ZX250LC-5B

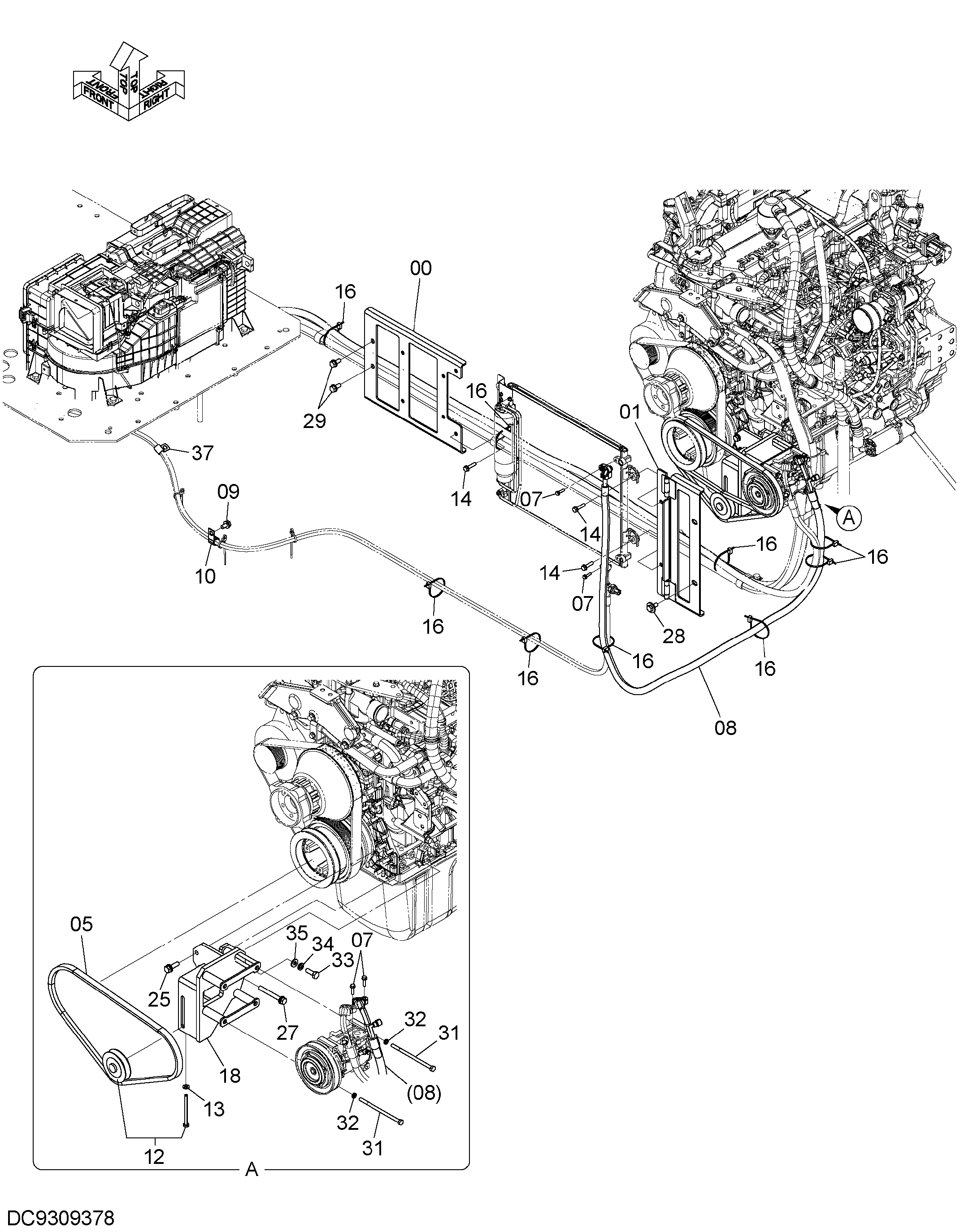

Заводская схема «Кондиционер (2)» для HITACHI ZX250LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8120061 | Кронштейн | 1 |
| 01 | 8117101 | Кронштейн | 1 |
| 05 | YA00007116 | Ремень V | 1 |
| 07 | J260625 | Болт с шайбой | 4 |
| 07A | J900625 | Болт | 1 |
| 07B | A590106 | Плоская шайба | 1 |
| 08 | YA00001387 | Шланг радиатора | 1 |
| 09 | J271020 | Болт с шайбой | 1 |
| 09A | J901020 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4190273 | Зажим | 1 |
| 12 | 4346770 | Шкив | 1 |
| 13 | A590108 | Плоская шайба | 1 |
| 14 | J260835 | Болт с шайбой | 4 |
| 14A | J900835 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 16 | 4055312 | Ленточный зажим | 9 |
| 18 | YA40004747 | Кронштейн | 1 |
| 25 | 4678444 | Болт с шайбой | 2 |
| 25A | J901035 | Болт | 1 |
| 25B | A590910 | Пружинная шайба | 1 |
| 25C | J222010 | Шайба | 1 |
| 27 | 4678452 | Болт с шайбой | 2 |
| 27A | J901085 | Болт | 1 |
| 27B | A590910 | Пружинная шайба | 1 |
| 27C | J222010 | Шайба | 1 |
| 28 | J281025 | Болт с шайбой | 2 |
| 28A | J901025 | Болт | 1 |
| 28B | 4486055 | Шайба | 1 |
| 29 | J271025 | Болт с шайбой | 2 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 31 | 4652417 | Болт | 4 |
| 32 | 4724292 | Шайба | 4 |
| 33 | J921030 | Болт | 1 |
| 34 | A590910 | Пружинная шайба | 1 |
| 35 | J222010 | Шайба | 1 |
| 37 | 4190253 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
