013: Масляный поддон и щуп уровня масла — HITACHI ZX250LC-5B

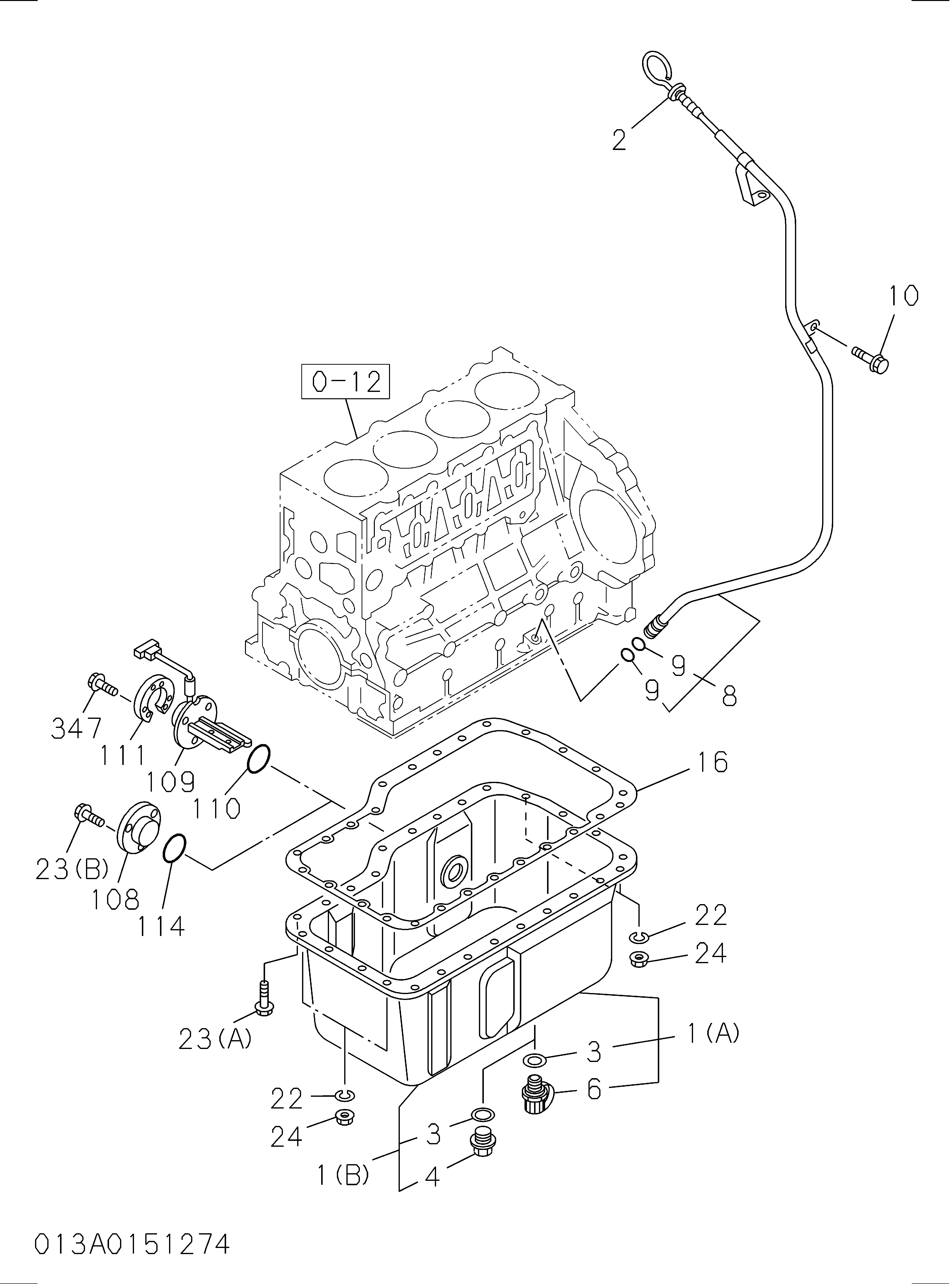

Заводская схема «013: Масляный поддон и щуп уровня масла» для HITACHI ZX250LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(A) | 8981230850 | Поддон в сборе масляный | 1 |
| 002 | 8981528670 | Указатель масляный уровень | 1 |
| 003 | 1096300900 | Прокладка дренажный пробка | 1 |
| 006 | 8981442470 | Пробка масляный дренажный | 1 |
| 008 | 8981518530 | Трубка направляющая, масляный указатель уровня | 1 |
| 009 | 1096234690 | Прокладка направляющая трубка, масляный указатель уровня | 2 |
| 010 | 0280508160 | Болт направляющая трубка | 2 |
| 016 | 8973638451 | Прокладка масляный поддон TO C/BL | 1 |
| 022 | 0915108080 | Шайба LK, масляный поддон | 4 |
| 023(A) | 8981827880 | Болт масляный поддон | 22 |
| 024 | 0911105080 | Гайка масляный поддон | 4 |
| 109 | 8971312230 | Выключатель масляный уровень | 1 |
| 110 | 1096233550 | Прокладка SW, масляный уровень | 1 |
| 111 | 5113690720 | Проставка SW, масляный уровень | 1 |
| 347 | 0280506250 | Болт масляный уровень SW | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
