Пилотные гидролинии (9-1) — HITACHI ZX250LC-3G

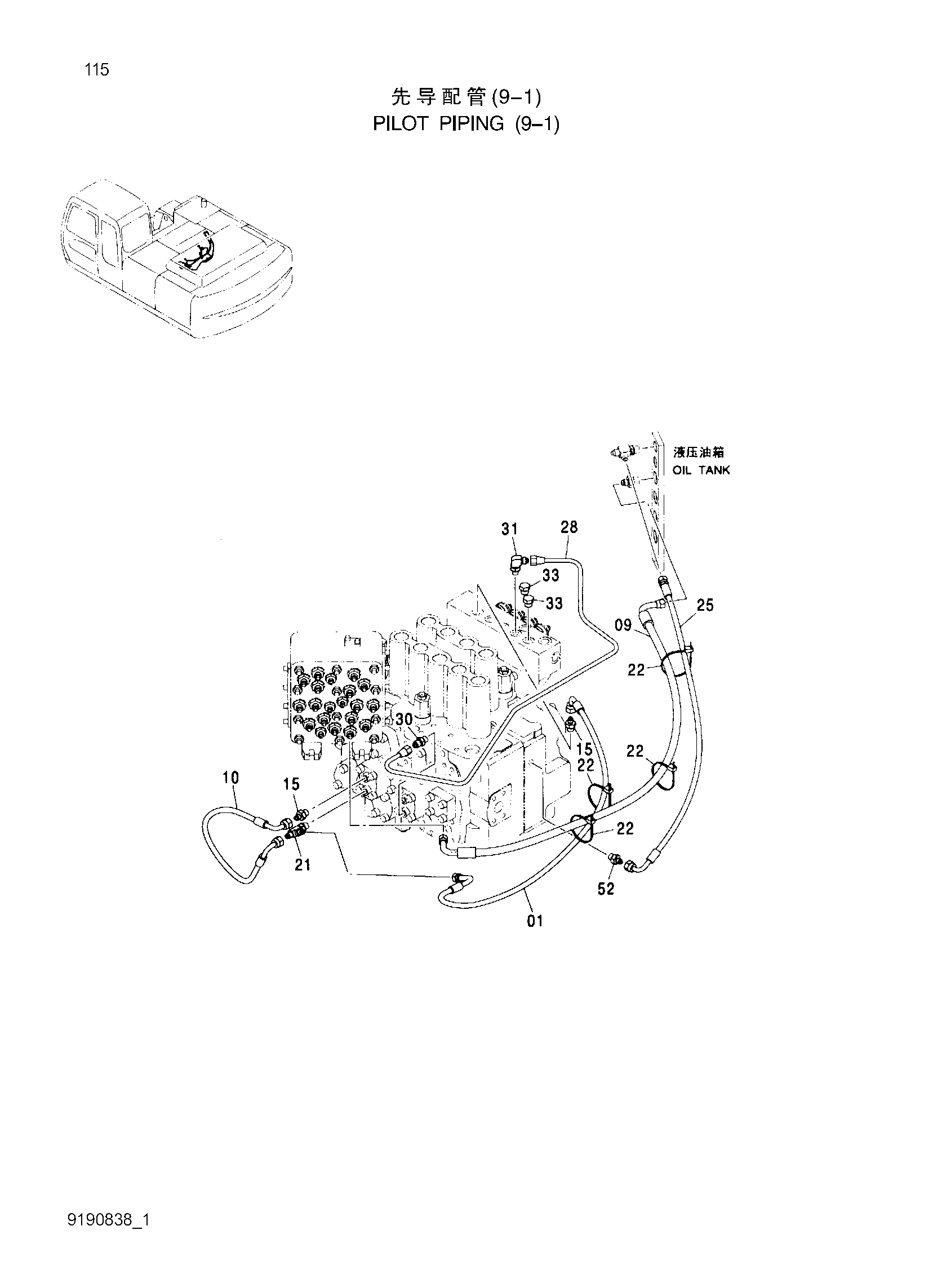

Заводская схема «Пилотные гидролинии (9-1)» для HITACHI ZX250LC-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4468525 | Пластиковый шланг | 1 |
| 09 | 4437950 | Пластиковый шланг (DF) | 1 |
| 10 | 4427351 | Шланг | 1 |
| 15 | A852122 | Адаптер | 3 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852422 | Тройник | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4055312 | Ленточный зажим | 4 |
| 25 | 4444735 | Пластиковый шланг (DJ) | 1 |
| 28 | 3091686 | Трубка | 1 |
| 30 | 4255304 | Штуцер трубки | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4293950 | Угловой штуцер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 33 | A885002 | Пробка | 2 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LC-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
