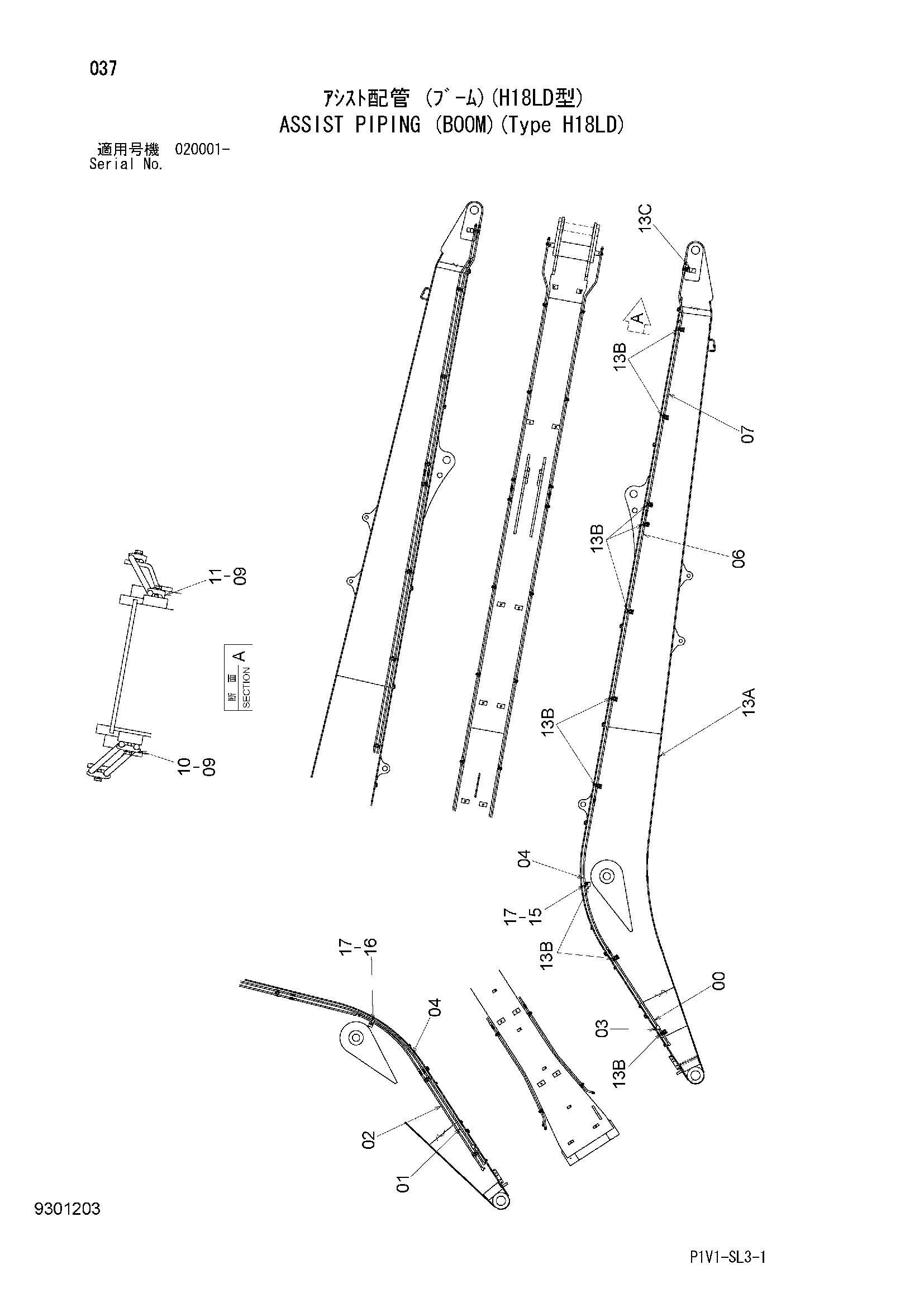

Вспомогательный трубопроводы (стрела)(тип H18LD) — HITACHI ZX250LC-3F-HCME
Заводская схема «Вспомогательный трубопроводы (стрела)(тип H18LD)» для HITACHI ZX250LC-3F-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8111284 | Трубка | 1 |
| 01 | 8111285 | Трубка | 1 |
| 02 | 8111286 | Трубка | 1 |
| 03 | 94-2023 | Пробка | 2 |
| 04 | 4649037 | Шланг | 3 |
| 06 | 8114216 | Трубка | 3 |
| 07 | 8111287 | Трубка | 3 |
| 09 | J271250 | Болт с шайбой | 20 |
| 09A | J901250 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 4189858 | Хомут трубки | 10 |
| 11 | 4190124 | Хомут трубки | 10 |
| 13 | 7056645 | Стрела | 1 |
| 13A | 5012273 | Стрела | 1 |
| 13B | 9765301 | Седло винта | 20 |
| 13C | 4469308 | Бракет | 2 |
| 15 | 4190273 | Зажим | 1 |
| 16 | 4190282 | Зажим | 1 |
| 17 | J271025 | Болт с шайбой | 2 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LC-3F-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
