Поворот трубопроводы (3.5m верхний стрела)(экскаватор) — HITACHI ZX250LC-3-HCME

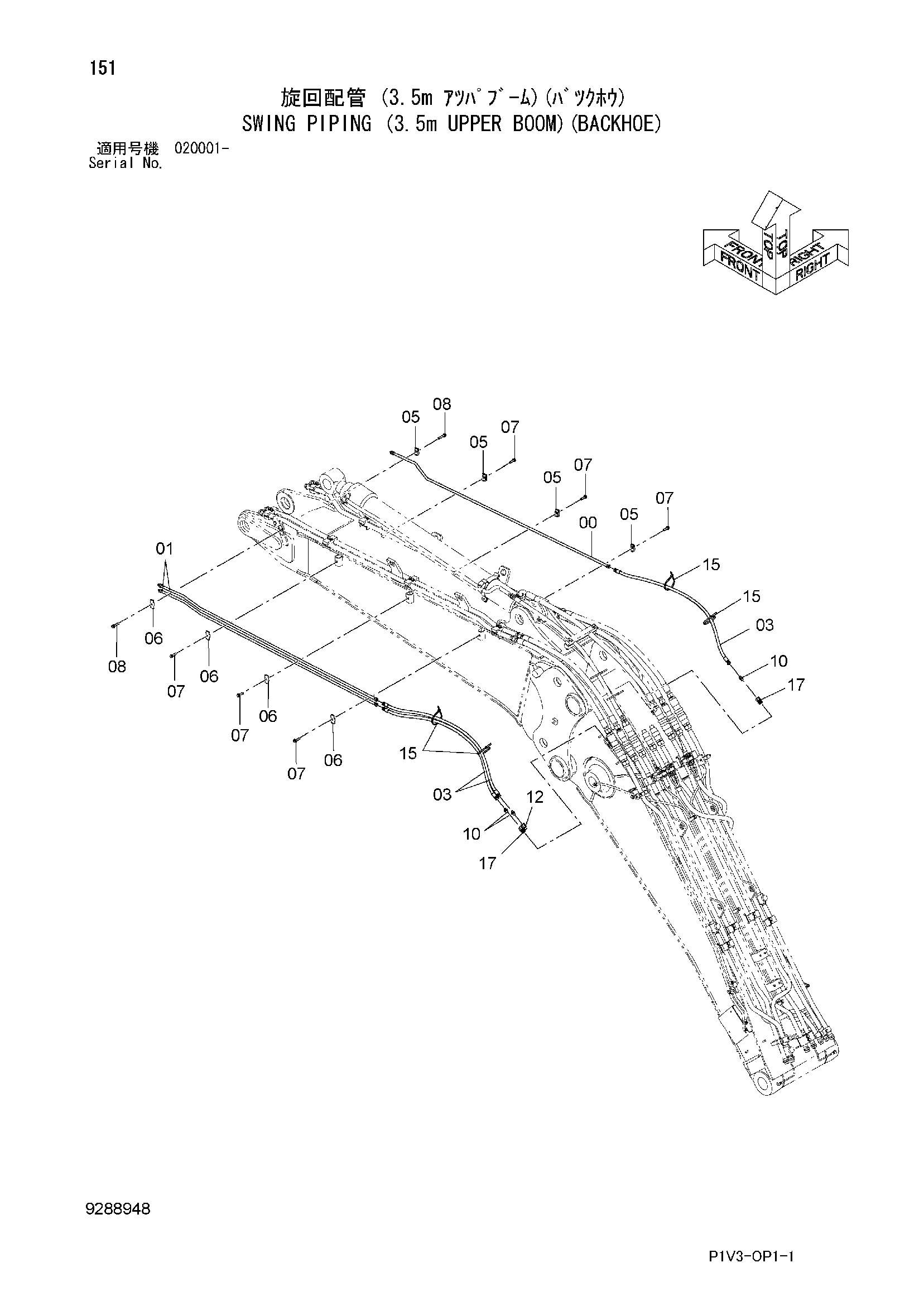

Заводская схема «Поворот трубопроводы (3.5m верхний стрела)(экскаватор)» для HITACHI ZX250LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8112865 | Трубка | 1 |
| 01 | 8112866 | Трубка | 2 |
| 03 | 4682431 | Шланг | 3 |
| 05 | 4190124 | Хомут трубки | 4 |
| 06 | 4189858 | Хомут трубки | 4 |
| 07 | J271250 | Болт с шайбой | 6 |
| 07A | J901250 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | J271265 | Болт с шайбой | 2 |
| 08A | J901265 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 4154652 | Адаптер | 3 |
| 12 | 4166109 | Самоуплотняющееся соединение | 1 |
| 15 | 4121859 | Ленточный зажим | 4 |
| 17 | 4166112 | Самоуплотняющееся соединение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
