Рукоять (тип H15) — HITACHI ZX250LC-3-HCME

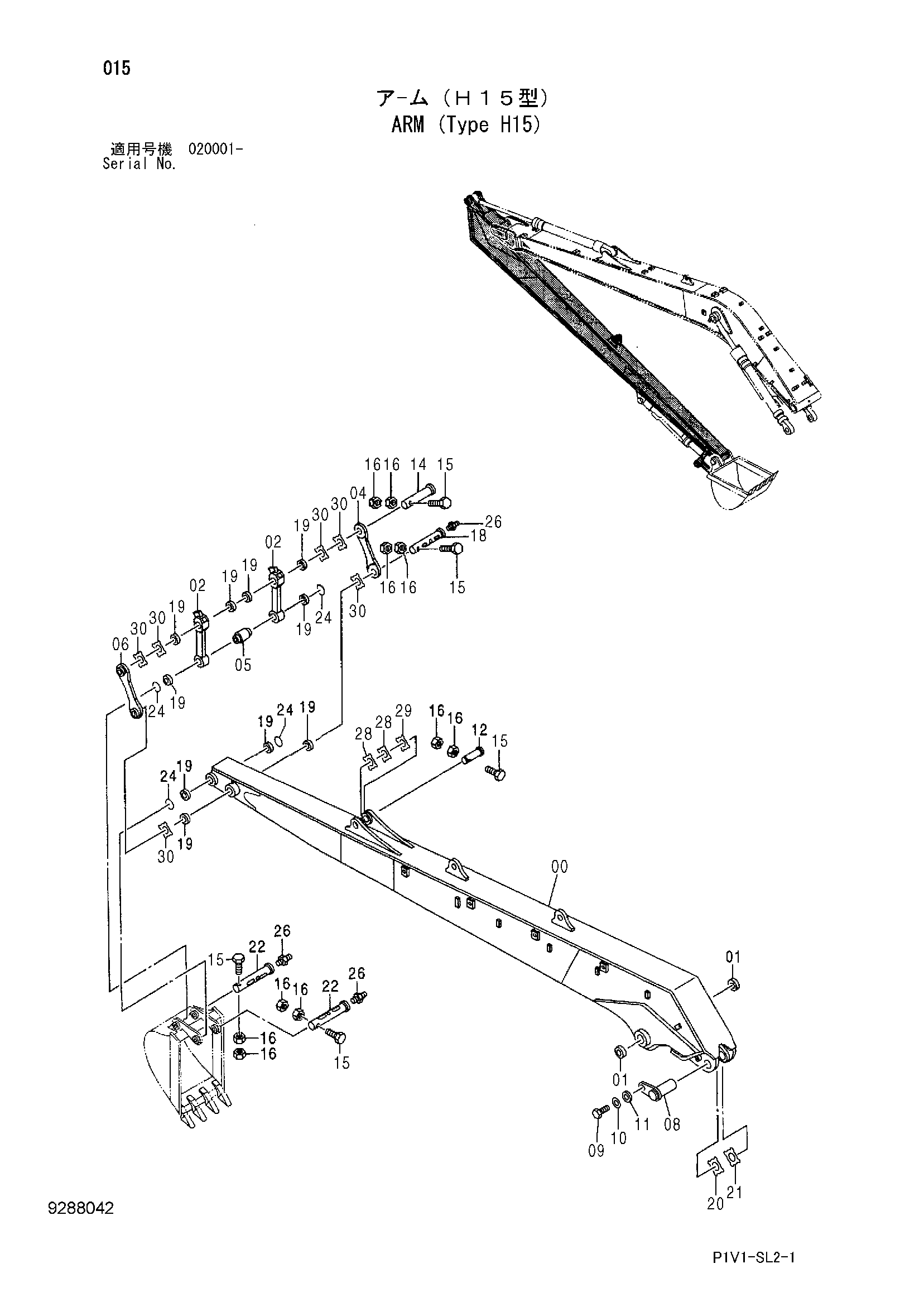

Заводская схема «Рукоять (тип H15)» для HITACHI ZX250LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7054701 | Рукоять | 1 |
| 01 | 4074008 | Пылезащитное уплотнение | 2 |
| 02 | 8072993 | Тяга | 2 |
| 04 | 9755663 | Тяга | 1 |
| 05 | 4287249 | Проставка | 1 |
| 06 | 9755727 | Тяга | 1 |
| 08 | 8096448 | Палец | 1 |
| 09 | J921840 | Болт | 1 |
| 10 | J222018 | Шайба | 1 |
| 11 | 4441471 | Пластина | 1 |
| 12 | 3037078 | Палец | 1 |
| 14 | 3091815 | Палец | 1 |
| 15 | 4435123 | Стопорный палец | 5 |
| 16 | J951016 | Гайка | 10 |
| 18 | 3091814 | Палец | 1 |
| 19 | 4065687 | Пылезащитное уплотнение | 10 |
| 20 | 4445635 | Упорная пластина 1.0mm | 1 |
| 21 | 4445636 | Упорная пластина 2.0mm | 1 |
| 22 | 3058761 | Палец | 2 |
| 24 | 4066923 | Уплотнительное кольцо | 4 |
| 26 | J75481 | Пресс-маслёнка | 3 |
| 28 | 4444839 | Упорная пластина 1.0mm | 2 |
| 29 | 4444840 | Упорная пластина 2.0mm | 1 |
| 30 | 4444290 | Упорная пластина 1.0mm | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
