Стрела (тип H18) — HITACHI ZX250LC-3-HCME

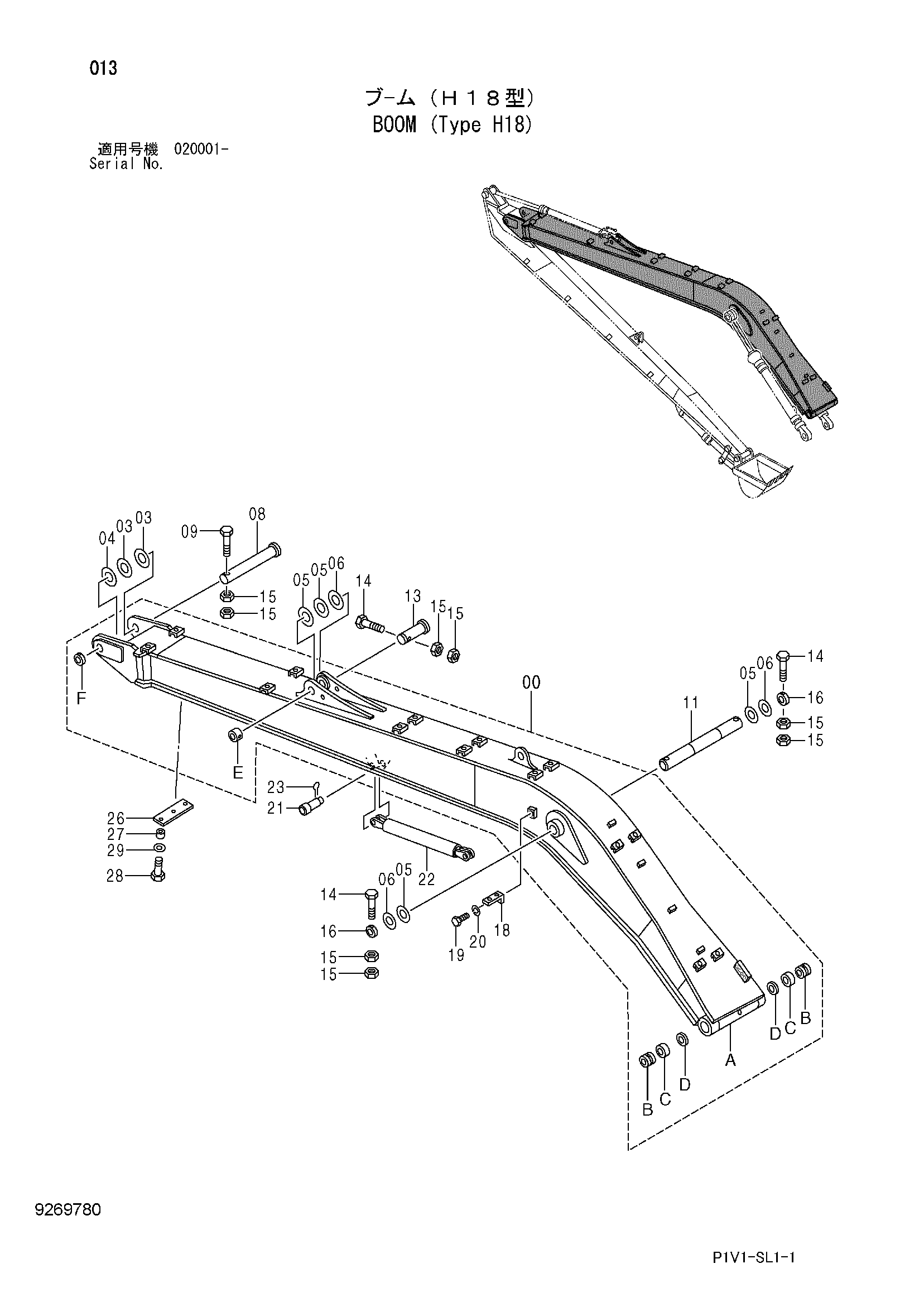

Заводская схема «Стрела (тип H18)» для HITACHI ZX250LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7050923 | Стрела | 1 |
| 00A | 5010796 | Стрела | 1 |
| 00B | 4443885 | Втулка | 2 |
| 00C | 4364501 | Втулка | 2 |
| 00D | 4074008 | Пылезащитное уплотнение | 2 |
| 00E | 4067720 | Ограничитель | 1 |
| 00F | 4143531 | Ограничитель | 1 |
| 03 | 4445638 | Упорная пластина 1.0mm | 2 |
| 04 | 4445639 | Упорная пластина 2.0mm | 1 |
| 05 | 4444284 | Упорная пластина 1.0mm | 4 |
| 06 | 4444285 | Упорная пластина 2.0mm | 3 |
| 08 | 3060072 | Палец | 1 |
| 09 | 4435127 | Стопорный палец | 1 |
| 11 | 3038444 | Палец | 1 |
| 13 | 3026126 | Палец | 1 |
| 14 | 4435126 | Стопорный палец | 3 |
| 15 | J950020 | Гайка | 8 |
| 16 | 4067720 | Ограничитель | 2 |
| 18 | 4224631 | Кронштейн | 1 |
| 19 | J901425 | Болт | 1 |
| 20 | A590914 | Пружинная шайба | 1 |
| 21 | 4287251 | Палец | 2 |
| 22 | 9738224 | Стойка | 1 |
| 23 | A766063 | Шплинт | 2 |
| 26 | 4381730 | Резиновая прокладка | 1 |
| 27 | 4381729 | Проставка | 3 |
| 28 | J901040 | Болт | 3 |
| 29 | A590110 | Плоская шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
