Трубопроводы системы смазки (4.9m рукоять) — HITACHI ZX250LC-3-HCME

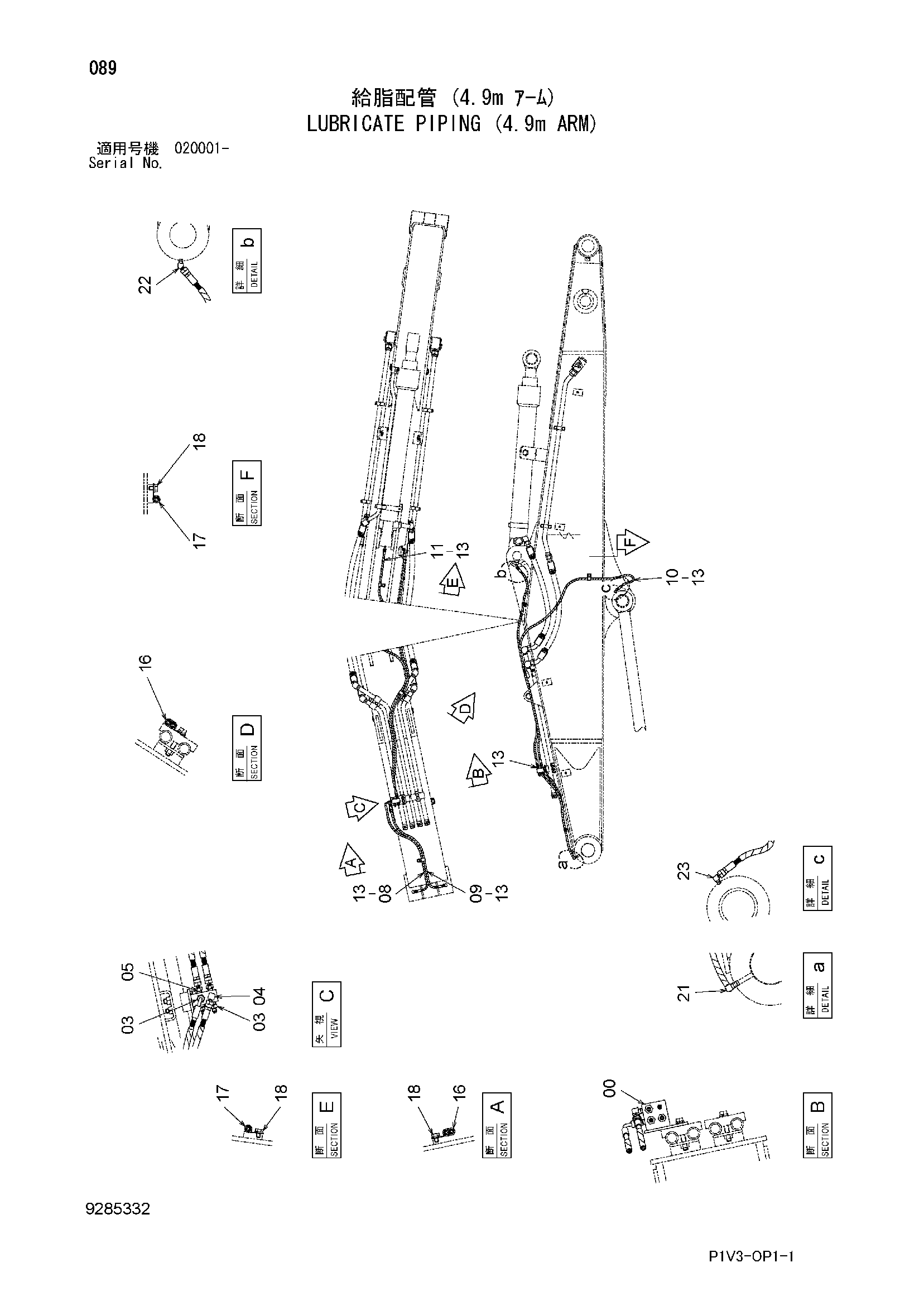

Заводская схема «Трубопроводы системы смазки (4.9m рукоять)» для HITACHI ZX250LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8103125 | Блок | 1 |
| 03 | 4154651 | Адаптер | 7 |
| 04 | 4154656 | Угловой штуцер | 1 |
| 05 | 94-2022 | Пробка | 2 |
| 08 | 4648912 | Шланг | 1 |
| 09 | 4616167 | Шланг | 1 |
| 10 | 4647864 | Шланг | 1 |
| 11 | 4470274 | Шланг | 1 |
| 13 | 4327293 | Защитный кожух | 11 |
| 16 | 4190292 | Зажим | 2 |
| 17 | 4190275 | Зажим | 2 |
| 18 | J271016 | Болт с шайбой | 3 |
| 18A | J901016 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 21 | 4154656 | Угловой штуцер | 2 |
| 22 | 4298745 | Угловой штуцер | 1 |
| 23 | 4298746 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
