PTO трубопроводы — HITACHI ZX250LC-3-HCME

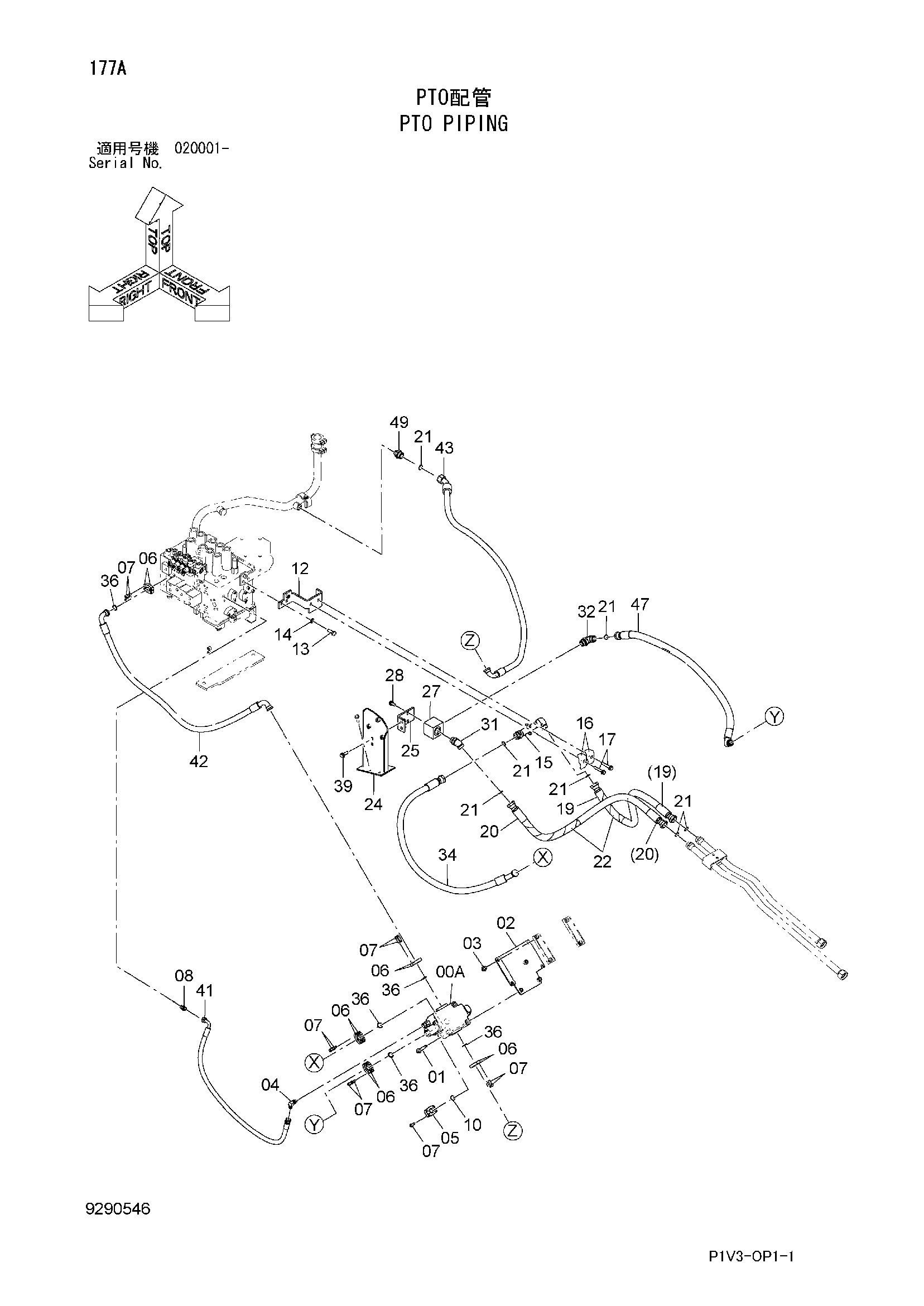

Заводская схема «PTO трубопроводы» для HITACHI ZX250LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9273061 | Гидрораспределитель | 1 |
| 00A | 4602026 | Гидрораспределитель | 1 |
| 01 | J271290 | Болт с шайбой | 3 |
| 01A | J901290 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | 8113617 | Кронштейн | 1 |
| 03 | J271225 | Болт с шайбой | 4 |
| 03A | J901225 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | A852334 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 2046512 | Пластина | 1 |
| 06 | 986910 | Разъёмный фланец | 10 |
| 07 | J781030 | Болт с внутренним шестигранником | 24 |
| 08 | A852134 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4314064 | Уплотнительное кольцо | 1 |
| 12 | 8111308 | Кронштейн | 1 |
| 13 | J901440 | Болт | 2 |
| 14 | A590114 | Плоская шайба | 2 |
| 15 | 9767893 | Трубка | 1 |
| 16 | 4190127 | Хомут трубки | 2 |
| 17 | J271270 | Болт с шайбой | 2 |
| 17A | J901270 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | 4259446 | Шланг | 1 |
| 20 | 4250898 | Шланг | 1 |
| 21 | 4187328 | Уплотнительное кольцо | 7 |
| 22 | 4327294 | Защитный кожух | 6 |
| 24 | 8111891 | Кронштейн | 1 |
| 25 | 9768679 | Кронштейн | 1 |
| 27 | 3109661 | Коллектор | 1 |
| 28 | J271230 | Болт с шайбой | 2 |
| 28A | J901230 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 31 | A853288 | Угловой штуцер | 1 |
| 31A | 4506429 | Уплотнительное кольцо | 1 |
| 32 | A853388 | Угловой штуцер | 1 |
| 32A | 4506429 | Уплотнительное кольцо | 1 |
| 34 | 9284875 | Шланг в сборе | 1 |
| 34A | 4676669 | Шланг | 1 |
| 34B | 4327294 | Защитный кожух | 4 |
| 36 | 971489 | Уплотнительное кольцо | 5 |
| 39 | J271240 | Болт с шайбой | 2 |
| 39A | J901240 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 41 | 4684294 | Шланг | 1 |
| 42 | 4684295 | Шланг | 1 |
| 43 | 9290551 | Шланг в сборе | 1 |
| 43A | 4684297 | Шланг | 1 |
| 43B | 4327294 | Защитный кожух | 6 |
| 47 | 9289038 | Шланг в сборе | 1 |
| 47A | 4682581 | Шланг | 1 |
| 47B | 4327294 | Защитный кожух | 4 |
| 49 | A853168 | Адаптер | 1 |
| 49A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
