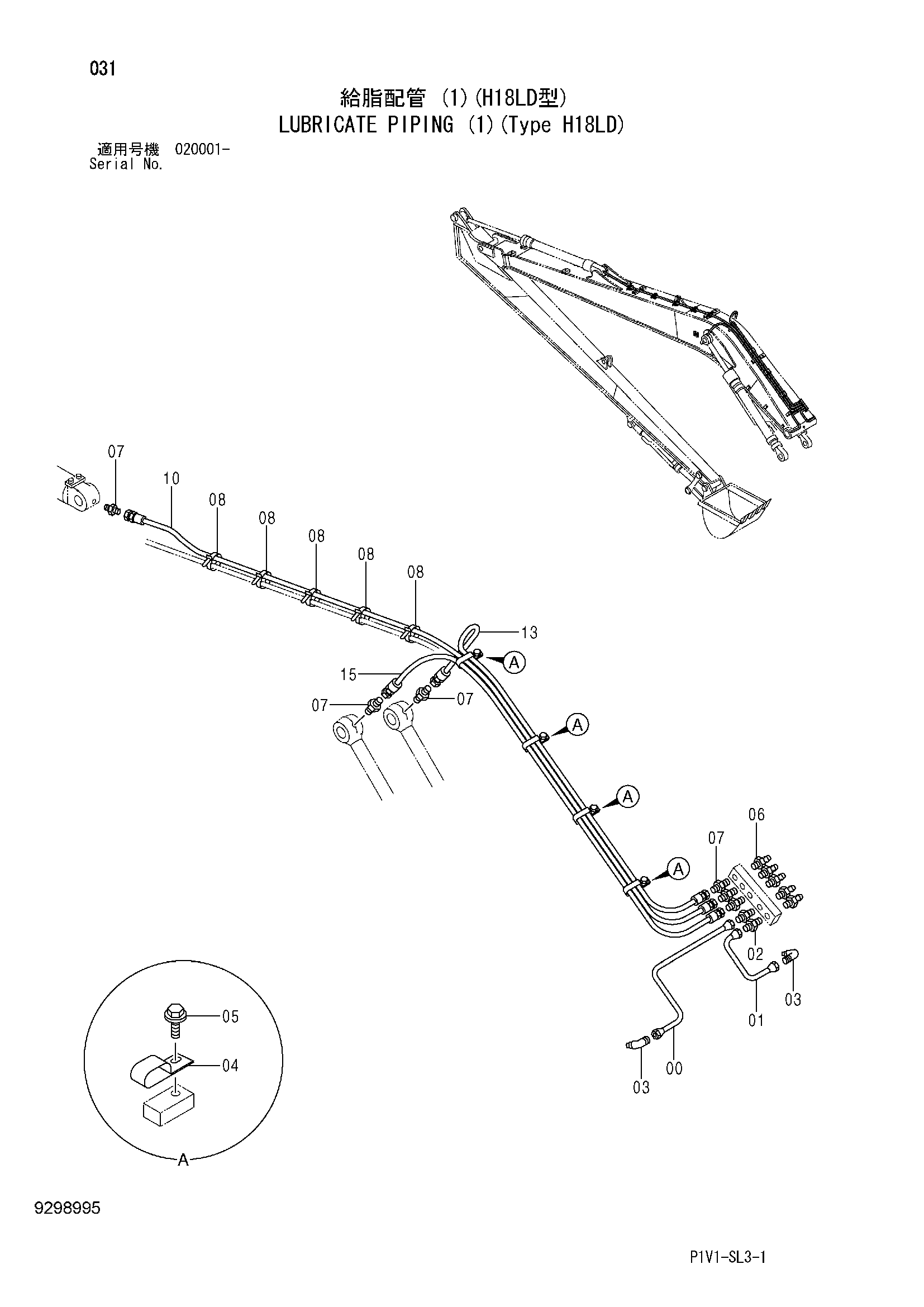

Трубопроводы системы смазки (1)(тип H18LD) — HITACHI ZX250LC-3-HCME
Заводская схема «Трубопроводы системы смазки (1)(тип H18LD)» для HITACHI ZX250LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4372966 | Трубка | 1 |
| 01 | 4372967 | Трубка | 1 |
| 02 | 4360981 | Штуцер трубки | 2 |
| 03 | 4345297 | Штуцер трубки | 2 |
| 04 | 4252877 | Зажим | 4 |
| 05 | J271016 | Болт с шайбой | 4 |
| 05A | J901016 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J75482 | Пресс-маслёнка | 5 |
| 07 | 4154651 | Адаптер | 6 |
| 08 | 4055311 | Ленточный зажим | 5 |
| 10 | 4675695 | Нейлоновый шланг | 1 |
| 13 | 4631051 | Пластиковый шланг | 1 |
| 15 | 4473135 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
