Верхний стрела 4.5m — HITACHI ZX250LC-3-HCME

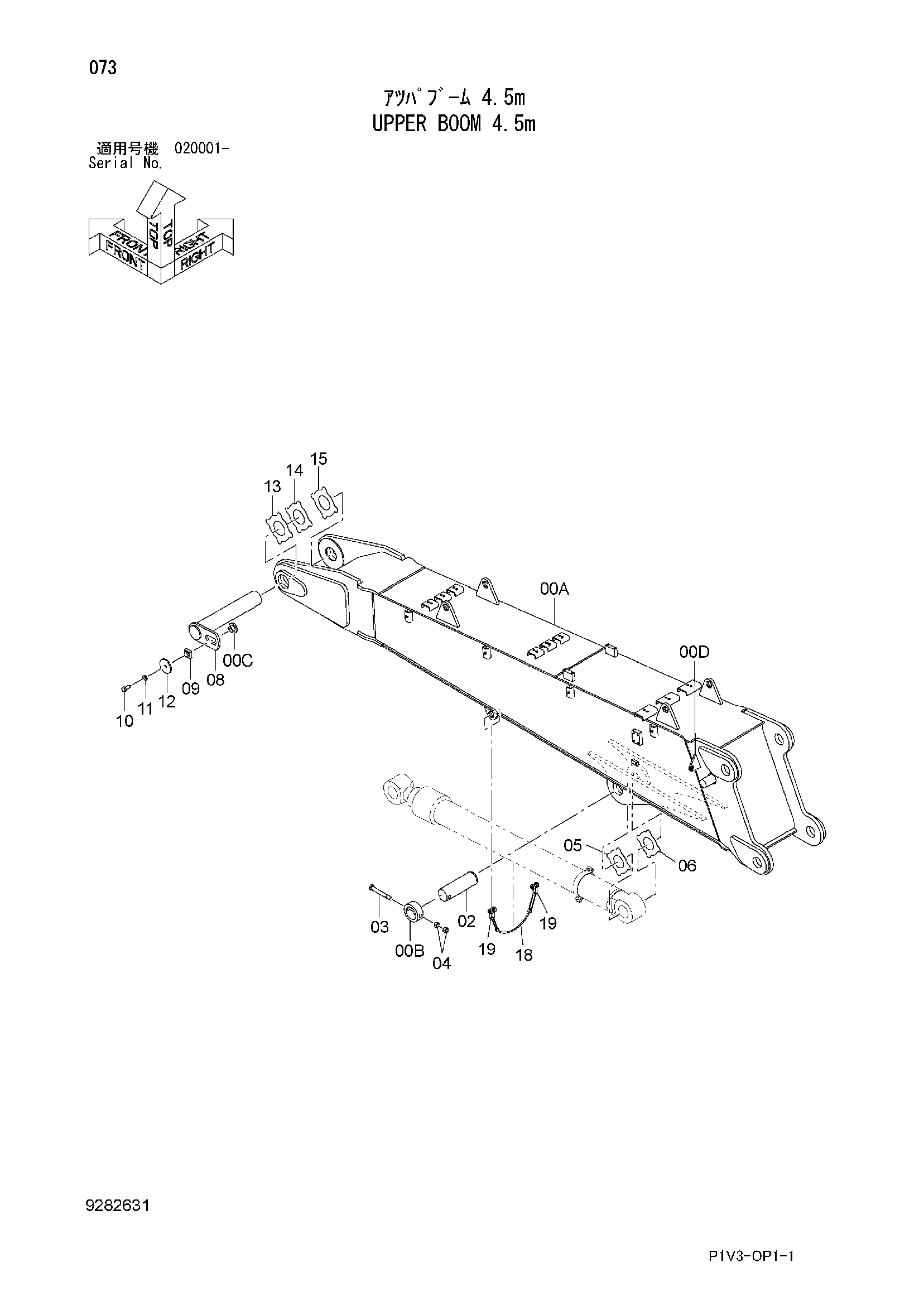

Заводская схема «Верхний стрела 4.5m» для HITACHI ZX250LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7053640 | Стрела верхний | 1 |
| 00A | 6025834 | Стрела верхний | 1 |
| 00B | 4434956 | Ограничитель | 1 |
| 00C | 4426117 | Ограничитель | 1 |
| 00D | 4677274 | Пластина | 2 |
| 02 | 3088751 | Палец | 1 |
| 03 | 4435128 | Стопорный палец | 1 |
| 04 | J950022 | Гайка | 2 |
| 05 | 4444284 | Упорная пластина 1.0mm | 1 |
| 06 | 4444285 | Упорная пластина 2.0mm | 1 |
| 08 | 8080781 | Палец | 1 |
| 09 | 4424425 | Блок | 1 |
| 10 | J921840 | Болт | 1 |
| 11 | J222018 | Шайба | 1 |
| 12 | 4640621 | Пластина | 1 |
| 13 | 4445638 | Упорная пластина 1.0mm | 1 |
| 14 | 4445639 | Упорная пластина 2.0mm | 1 |
| 15 | 4460372 | Упорная пластина 1.5mm | 1 |
| 18 | 4464885 | Канат провод | 1 |
| 19 | 4048480 | Серьга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
