Гидролинии рабочего оборудования (1)(тип H15) — HITACHI ZX250LC-3-HCME

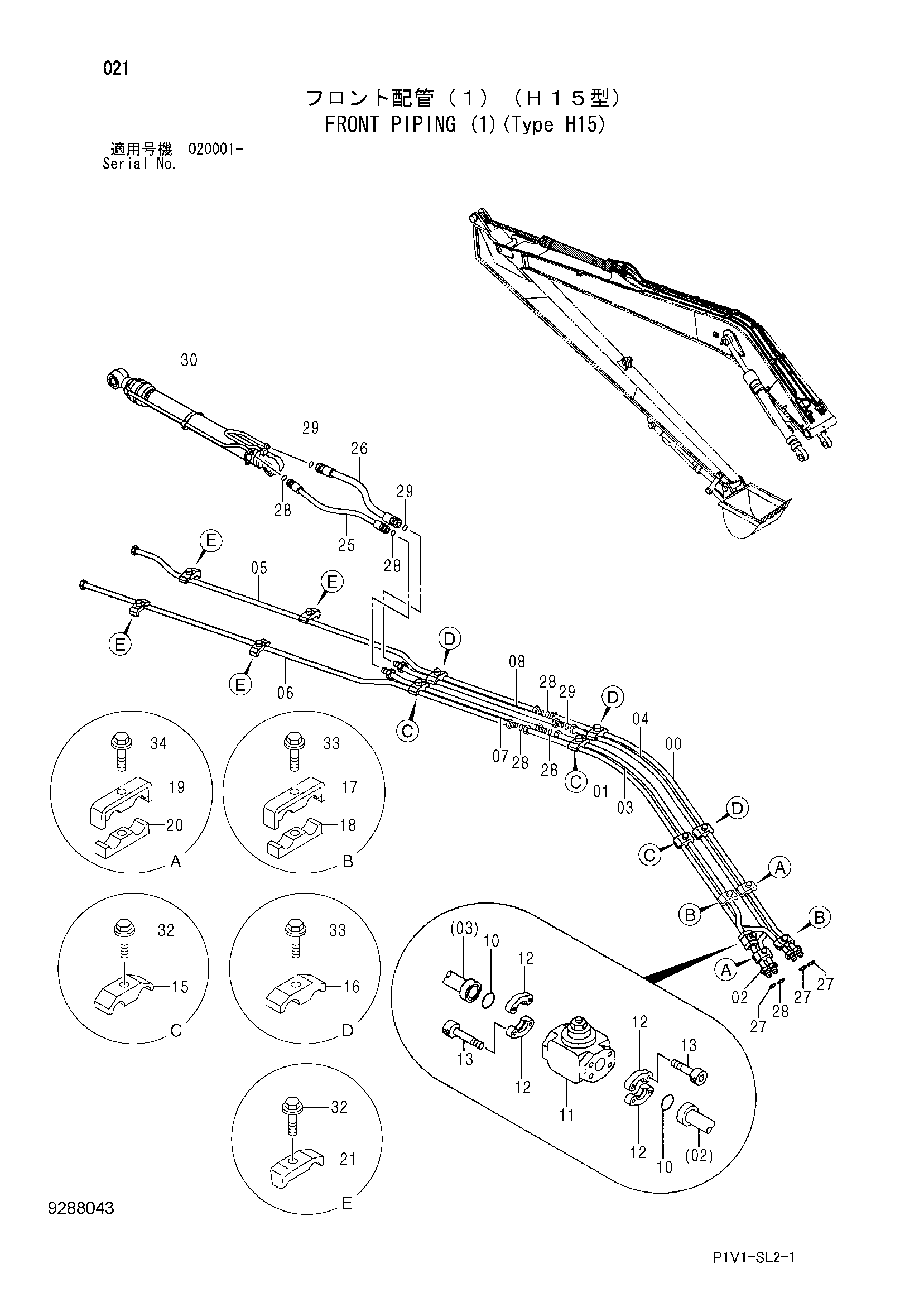

Заводская схема «Гидролинии рабочего оборудования (1)(тип H15)» для HITACHI ZX250LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8112616 | Трубка | 1 |
| 01 | 8112618 | Трубка | 1 |
| 02 | 9746942 | Трубка | 1 |
| 03 | 8112620 | Трубка | 1 |
| 04 | 8112621 | Трубка | 1 |
| 05 | 8112617 | Трубка | 1 |
| 06 | 8112619 | Трубка | 1 |
| 07 | 8112622 | Трубка | 1 |
| 08 | 8112623 | Трубка | 1 |
| 10 | 971489 | Уплотнительное кольцо | 2 |
| 11 | 4330223 | Клапан замедленного возврата | 1 |
| 12 | 986910 | Разъёмный фланец | 4 |
| 13 | M341030 | Болт с внутренним шестигранником | 8 |
| 15 | 4189859 | Хомут трубки | 3 |
| 16 | 4153488 | Хомут трубки | 3 |
| 17 | 4285723 | Хомут трубки | 2 |
| 18 | 4285722 | Резиновая прокладка | 2 |
| 19 | 4285725 | Хомут трубки | 2 |
| 20 | 4285724 | Резиновая прокладка | 2 |
| 21 | 4190126 | Хомут трубки | 4 |
| 25 | 4250898 | Шланг | 1 |
| 26 | 4640918 | Шланг | 1 |
| 27 | 4187308 | Уплотнительное кольцо | 3 |
| 28 | 4187328 | Уплотнительное кольцо | 6 |
| 29 | 4187329 | Уплотнительное кольцо | 3 |
| 30 | 9246665 | Гидроцилиндр рукояти | 1 |
| 32 | J271260 | Болт с шайбой | 7 |
| 32A | J901260 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 33 | J271270 | Болт с шайбой | 5 |
| 33A | J901270 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 34 | J271280 | Болт с шайбой | 2 |
| 34A | J901280 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
