Кондиционер (2) — HITACHI ZX250LC-3-HCME

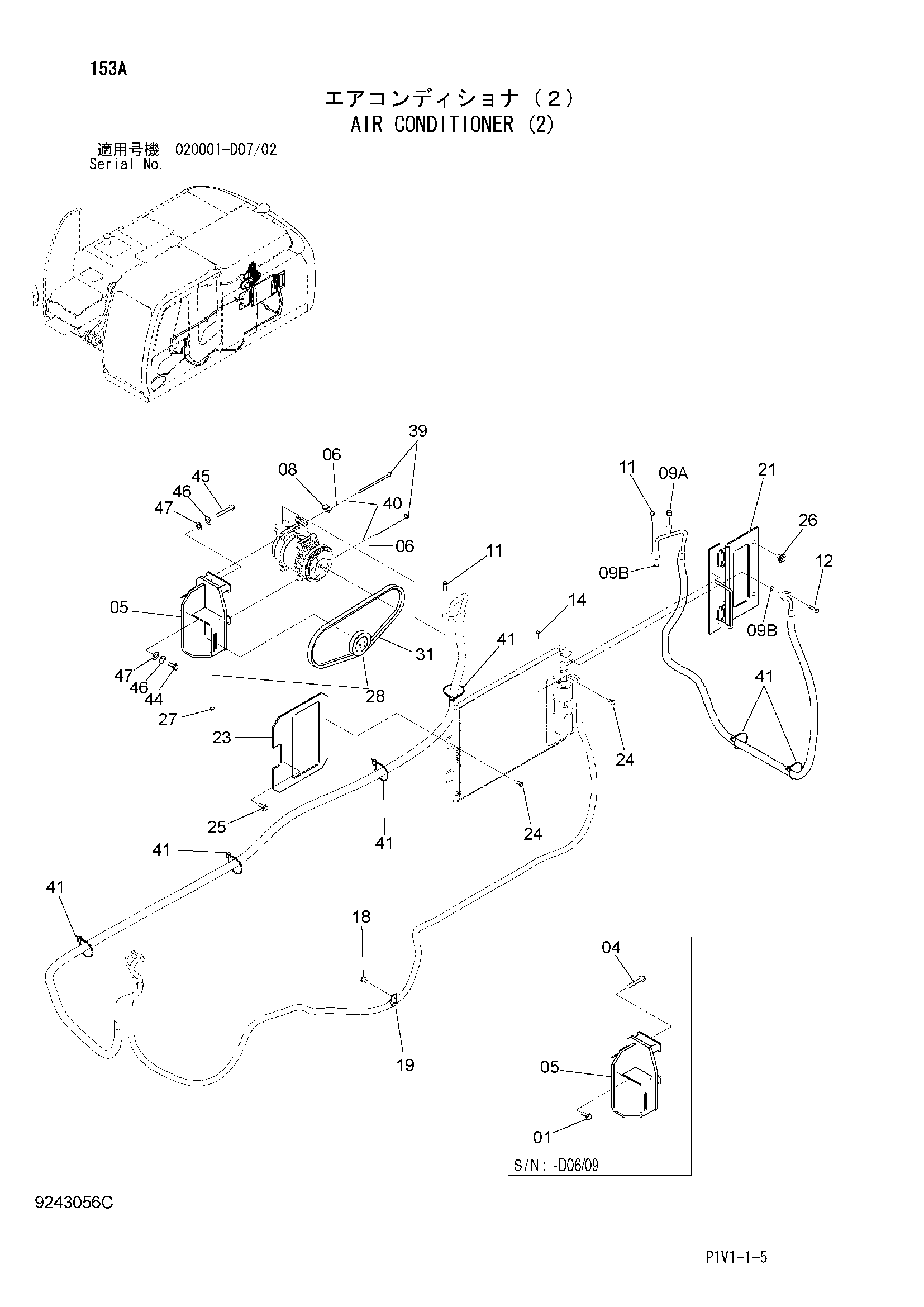

Заводская схема «Кондиционер (2)» для HITACHI ZX250LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | J271080 | Болт с шайбой | 2 |
| 04A | J901080 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 7050153 замена: 7052558 | Кронштейн | 1 |
| 05 | 7052558 | Кронштейн | 1 |
| 06 | A590108 | Плоская шайба | 4 |
| 08 | 4355515 | Кронштейн | 1 |
| 09 | 4630475 | Шланг | 1 |
| 09A | 4370247 | Колпачок | 1 |
| 09B | 4421946 | Уплотнительное кольцо | 2 |
| 11 | J260830 | Болт с шайбой | 2 |
| 11A | J900830 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 12 | J260835 | Болт с шайбой | 1 |
| 12A | J900835 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 14 | J260625 | Болт с шайбой | 1 |
| 14A | J900625 | Болт | 1 |
| 14B | A590106 | Плоская шайба | 1 |
| 18 | J271020 | Болт с шайбой | 1 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 4190273 | Зажим | 1 |
| 21 | 8098172 | Кронштейн | 1 |
| 23 | 8101543 | Кронштейн | 1 |
| 24 | J260825 | Болт с шайбой | 4 |
| 24A | J900825 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 25 | J271030 | Болт с шайбой | 2 |
| 25A | J901030 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | J281030 | Болт с шайбой | 2 |
| 26A | J901030 | Болт | 1 |
| 26B | 4486055 | Шайба | 1 |
| 27 | 4346770 | Шкив | 1 |
| 28 | A590108 | Плоская шайба | 1 |
| 31 | 4630087 | Ремень V | 1 |
| 39 | 4652417 | Болт | 4 |
| 40 | A590908 | Пружинная шайба | 4 |
| 41 | 4055312 | Ленточный зажим | 6 |
| 44 | J901035 | Болт | 2 |
| 45 | J901085 | Болт | 2 |
| 46 | A590910 | Пружинная шайба | 4 |
| 47 | J222010 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
